六角头螺栓和六角螺母使用时为什么要沉孔(锪孔) GB 152.4

GB 152.4中规定了六角头螺栓和六角螺母用沉孔要求,为什么要沉孔呢?

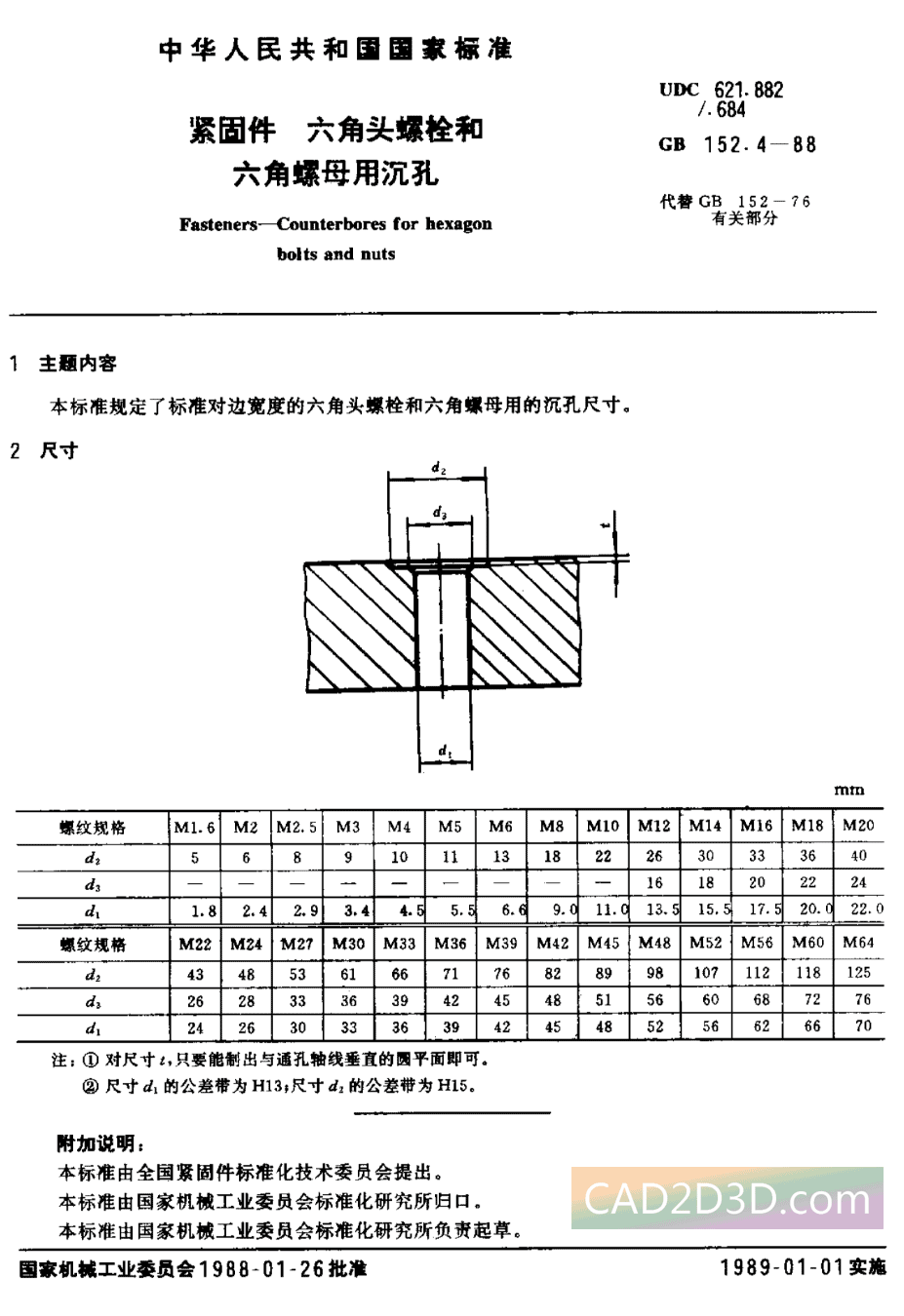

GB 152.4 沉孔要求如下:

六角头螺栓和六角螺母使用时为什么要沉孔(锪孔) GB 152.4

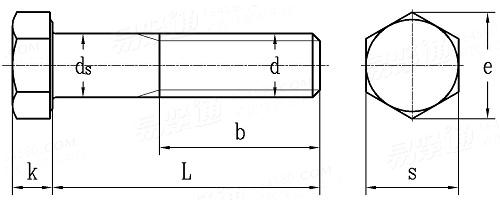

GB/T 5782六角螺栓形状尺寸:

六角头螺栓和六角螺母使用时为什么要沉孔(锪孔) GB 152.4

六角头螺栓要求连接面设置沉孔的原因:

连接面若是铸件,表面不平整,须将表面制成与通孔轴线垂直的圆平面。

机加工工艺通常称呼为锪孔:

锪孔是指在已加工的孔上加工圆柱形沉头孔、锥形沉头孔和凸台端面等。锪孔时使用的刀具称为锪钻,一般用高速钢制造。加工大直径凸台断面的锪钻,可用硬质合金重磨式刀片或可转位式刀片,用镶齿或机夹的方法,固定在刀体上制成。锪钻导柱的作用是导向,以保证被锪沉头孔与原有孔同轴。

锪孔的目的是为了保证孔口与孔中心线的垂直度,以便与孔连接的零件位置正确,连接可靠。在工件的连接孔端锪出柱形或锥形埋头孔,用埋头螺钉埋入孔内把有关零件连接起来,使外观整齐,装配位置紧凑。将孔口端面锪平,并与孔中心线垂直,能使连接螺栓(或螺母)的端面与连接件保持良好接触。

沉孔和锪孔区别:

本文中沉孔其实就是锪孔,但通常意义上的沉孔和锪孔是不一样的,锪孔没有深度,仅是在不加工表面划出一个平面来安装螺栓等,并不把头沉下去,图纸上可以不标注锪孔深度,而沉孔一般是要把螺钉头沉下去的,因此沉孔有深度要求。
