地脚螺栓分类(固定、活动、胀锚、粘接)和使用安装方法

地脚螺栓可分为固定地脚螺栓、活动地脚螺栓、胀锚地脚螺栓和粘接地脚螺栓。其中根据外形不同分为:L型预埋螺栓、9字型预埋螺栓、U型预埋螺栓、焊接预埋螺栓、底板预埋螺栓。按国家标准GB/T799-1988地脚螺栓规格有:M6、M8、M10、M12、M16、M20、M24、M30、M36、M42、M48M。长度范围80~1500。

化学螺栓规格及使用方法:http://www.cad2d3d.com/post-943.html

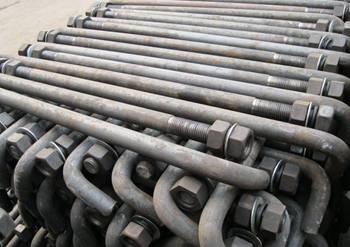

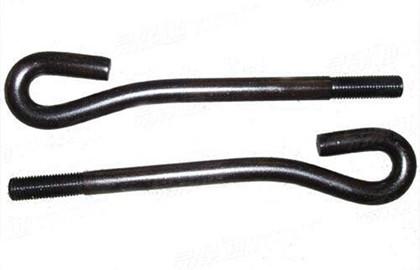

9字型预埋螺栓

地脚螺栓分类(固定、活动、胀锚、粘接)和使用安装方法

L型预埋螺栓

地脚螺栓分类(固定、活动、胀锚、粘接)和使用安装方法

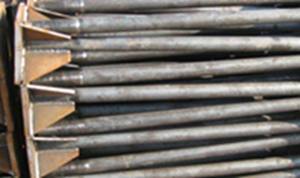

焊接地脚螺栓

地脚螺栓分类(固定、活动、胀锚、粘接)和使用安装方法

固定地脚螺栓又称为短地脚螺栓,它与基础浇灌在一起,用来固定没有强烈振动和冲击的设备。

活动地脚螺栓又称为长地脚螺栓,是一种可拆卸的地脚螺栓,活动地脚螺栓用于固定工作有强烈振动和冲击的重型机械设备。

胀锚地脚螺栓往往被用于固定的简单设备或辅助设备。

粘接地脚螺栓为近几年常用的一种地脚螺栓,其方法和要求同胀锚地脚螺栓。

安装方法:

1、一次埋入法:浇灌混凝土时,将地脚螺栓埋入。当高塔等以倾覆控制时,地脚螺栓宜采用一次埋入法。

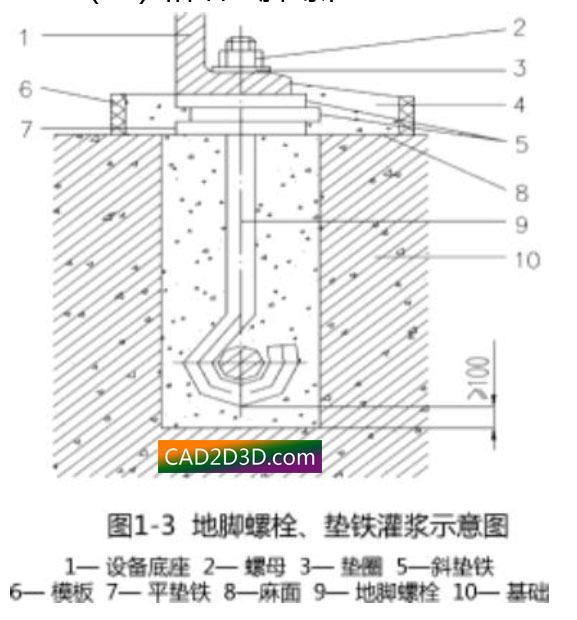

2、预留孔法(二次灌浆):设备就位,将孔洞打扫干净,将地脚螺栓放入孔中,设备定位找正后再用比原基础高一级的无收缩细石混凝土进行浇灌,捣固密实。一次埋入之地脚螺栓中心至基础边缘的距离不应小于2d(d为地脚螺栓直径),且不应小于15mm(d≤20时不应小于10mm),并不小于锚板宽度的一半加50mm,当不能满足上述要求时,应采取适当措施,予以加强。结构用的地脚螺栓直径不宜小于20mm。当承受地震作用时,应采用双螺母固定,或采用其它有效防止松动的措施,但地脚螺栓的锚固长度应比非地震作用的锚固长度增加5d。

地脚螺栓分类(固定、活动、胀锚、粘接)和使用安装方法
