权重因子公差分配法(Weight Factor Allocation)WF_Alloc.xls 使用说明

公差分析与分配计算表下载:http://www.cad2d3d.com/post-1142.html</p

WF_Alloc.xls 计算表根据权重值对各个零件进行公差分配的。此表 Proportional Scaling 列所有尺寸按照相同缩放,Weight Factor Alloc 列按照权重比例的大小进行缩放,尺寸公差发生明显变化。

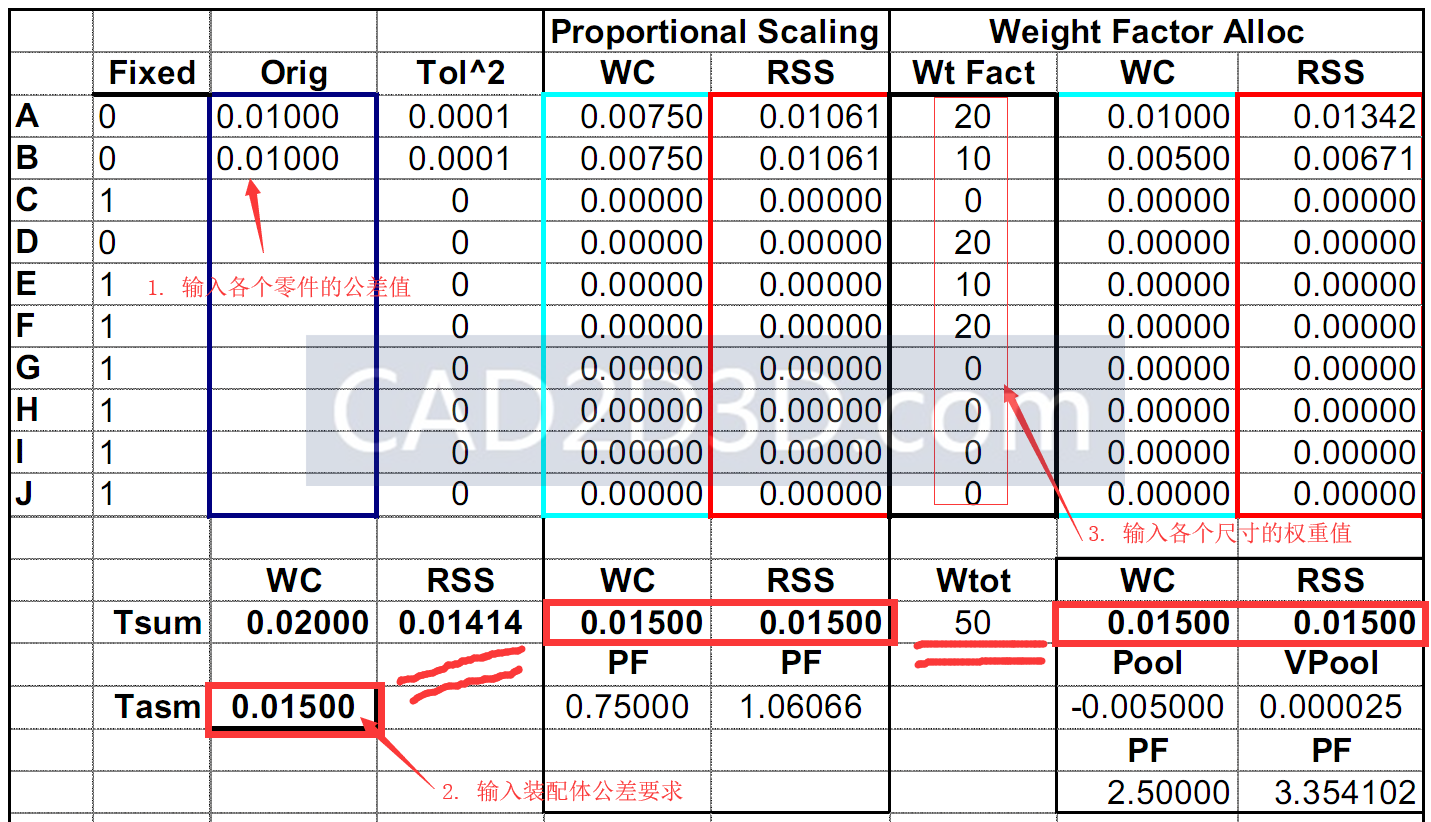

需要输入数据的有3列,分别如下:

1. Fixed 和 Orig 列,Fixed列代表是否是不可调整公差,取值0或1,0代表可调整公差,1代表不可调整公差。

2. Tasm 代表装配体公差要求。

3. Wt Fact 代表各个尺寸在整个尺寸链中所占的权重。

输入上述数据后,WC和RSS分配法会根据权重值自动计算出各个尺寸的公差。

权重因子公差分配法(Weight Factor Allocation)WF_Alloc.xls 使用说明

此表术语解释:

Tsum :所有零件尺寸公差和。

PF:缩放比例,分WC和RSS两种情况,WC中PF=(装配体公差 - 所有不可调节公差和)/ 所有可调节公差和,RSS中PF=(装配体公差平法- 所有不可调节公差平方和)/ 所有可调节公差平方和。

Pool:WC分配法中装配体公差 减去 所有零件的公差和,Pool=Tasm - Tsum。

VPool:RSS分配法中装配体公差的平方 减去 所有零件公差和的平方 Pool=Tasm2 - Tsum2
