压力表内部结构及测压部件波登管原理

压力表内部结构及测压部件波登管原理

压力表通过表内的敏感元件(波登管、膜盒、波纹管)的弹性形变,再由表内机芯的转换机构将压力形变传导至指针,引起指针转动来显示压力。

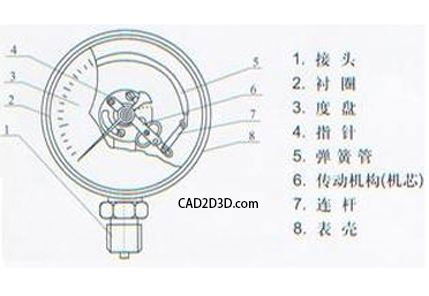

普通机械式压力表由接头、衬圈、度盘、指针、弹簧管、传功机构、连杆、表壳等组成,其中弹簧管也称螺旋管、巴顿管、C型管、波登管。

1. 压力表内部结构原理

压力表内部结构及测压部件波登管原理

2. 压力表工作原理

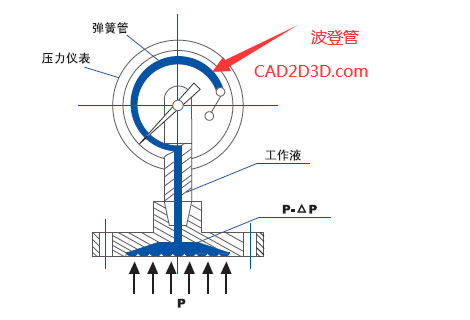

波登管敏感元件是弯成圆形,截面积显椭圆形的弹性C形管。测量介质的压力作用在波动管的内侧,这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形,形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定,其就会产生小小变形,其变形的大小取决于测量介质的压力大小。波登管的变形通过机芯间接地由指针显示测量介质的压力。

压力表内部结构及测压部件波登管原理

3. 弹簧管(波登管)原理

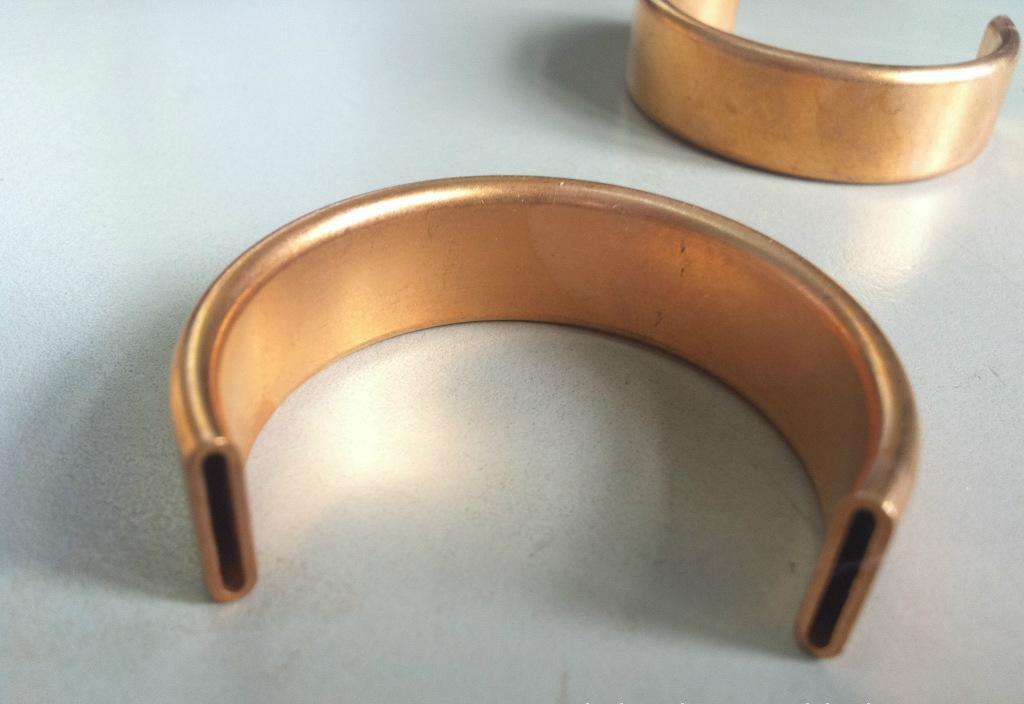

波登管工作原理:横截面呈椭圆,被弯成“C”形、盘旋形或螺旋形,其一端密封,另一端连接到压力源,一般是一根细管。压力流(气体或液体)作用于管壁,使其横截面变圆,同时使弯曲的管子稍微伸直。

压力表内部结构及测压部件波登管原理

4. 特别说明

  1. 易燃易爆气体应选用专用的压力表,必须去油,防止起火爆炸。
  2. 腐蚀性介质需要选用隔离性的压力表。
  3. 高温场合压力表前端需要设置冷凝管,低温场合需要设置加长管,避免高低温对仪表元件产生损坏。
  4. 通常情况下压力表即可以适用于气体也可以适用于液体。
