自攻螺钉系列标准及结构原理和规格型号说明

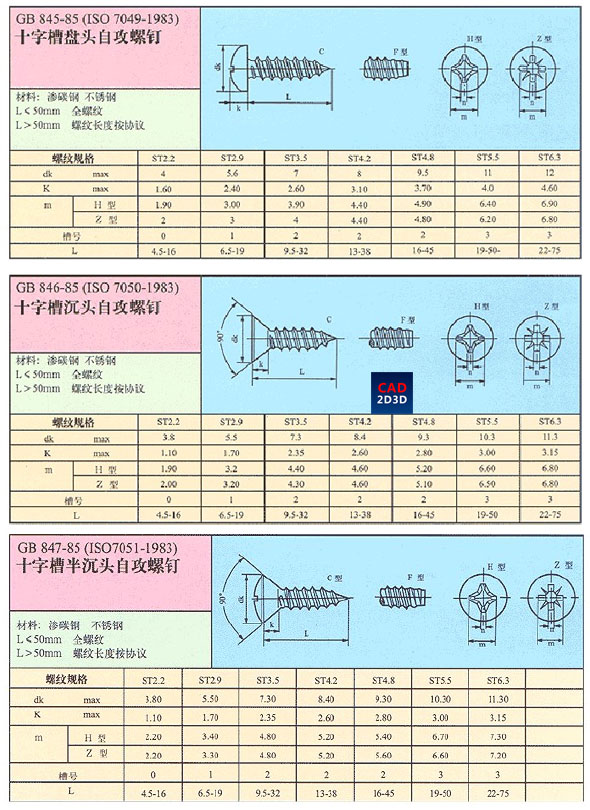

1. 自攻螺钉系列标准包括:

  1. GB 845 十字槽盘头自攻螺钉(ST2.2~ST9.5)
  2. GB 846 十字槽沉头自攻螺钉
  3. GB 847 十字槽半沉头自攻螺钉

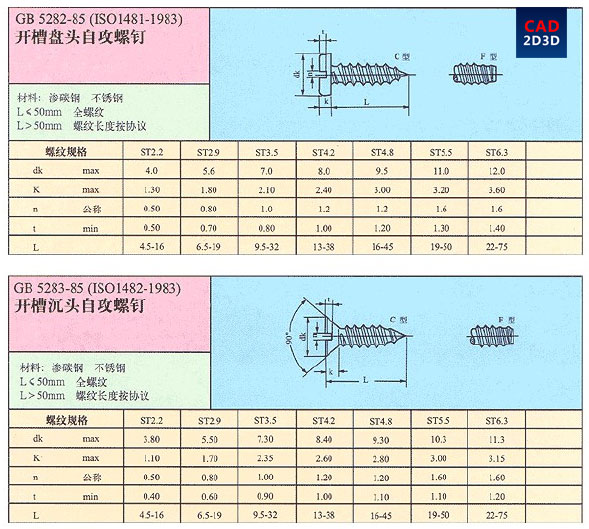

  4. GB 5282 开槽盘头自攻螺钉
  5. GB 5283 开槽沉头自攻螺钉

螺钉专栏http://www.cad2d3d.com/search.php?keywords=螺钉

自攻螺钉规格不大,螺纹规格≤ST9.5。

自攻螺钉系列标准及结构原理和规格型号说明

自攻螺钉系列标准及结构原理和规格型号说明

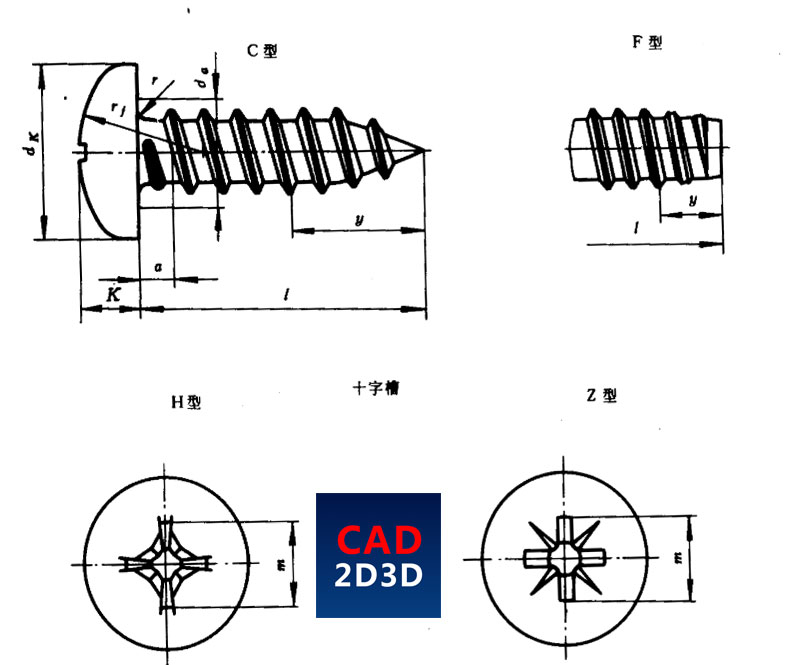

2. 自攻螺钉外形结构

自动螺钉采用 GB5280 自攻螺钉用螺纹。

自攻螺钉系列标准及结构原理和规格型号说明

3. 自攻螺钉使用方法

需要预制底孔,使用时直接的自攻螺钉拧入预制孔内。

4. 自攻螺钉标注方法

螺纹规格ST3.5、公称长度l=16mm、H型槽、镀锌钝化的C型十字槽盘头自攻螺钉的标记示例:

自攻螺钉GB 845-85-ST 3.5×16-C-H

5. 自攻螺钉的适用范围

自攻螺丝用于非金属或较软的金属,可以不用攻牙直接旋进去,金属与塑胶通常使用这种方法。

自攻螺丝主要用于一些较薄板件的连接与固定,如彩钢板与彩钢板的连接,彩钢板与檩条、墙梁的连接等,其穿透能力一般不超过 6mm,最大不超过12mm。
