低压电气元器件种类及详细说明

一、低压电器

1、定义

  • 电器: 凡是能对电路进行切换、控制、保护、检测、变换和调节的元件。
  • 高压电器: 指额定电压为3000V及以上的电器。
  • 低压电器: 指工作在交流电压1200V、直流1500V及以下电器。

2、分类

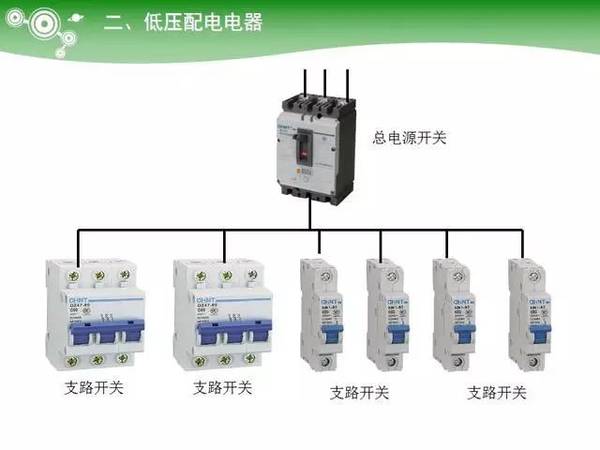

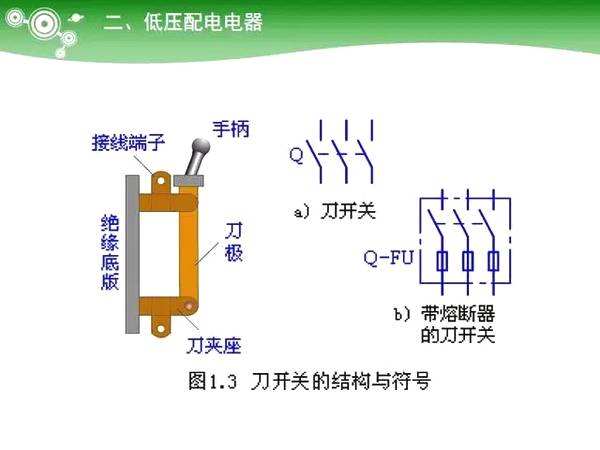

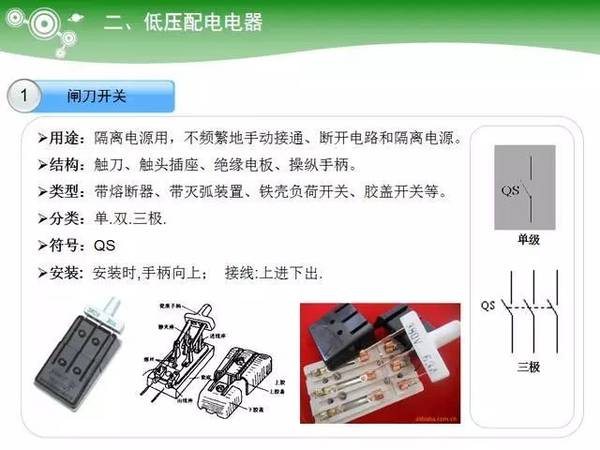

  • 低压配电电器:用于供电,如刀开关、断路器等;

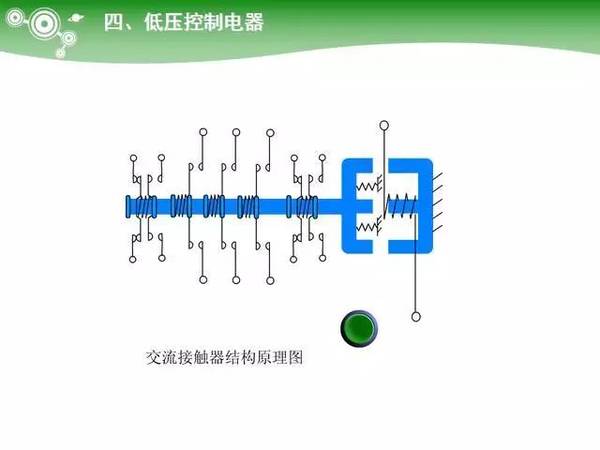

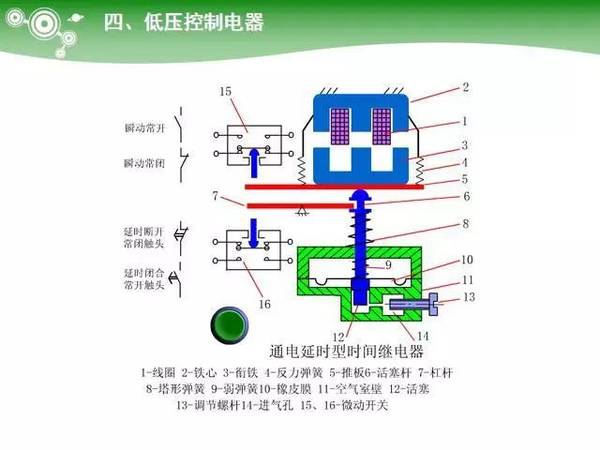

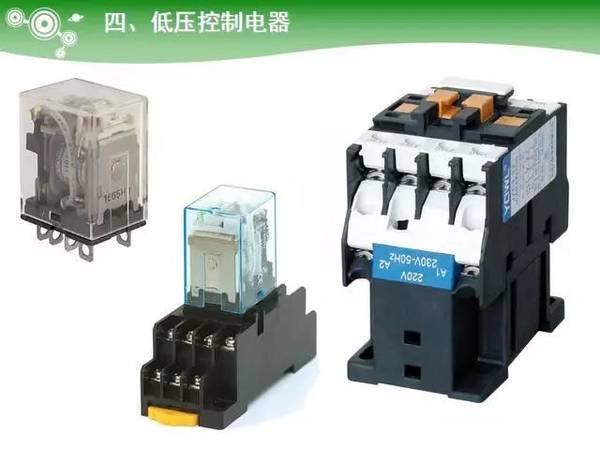

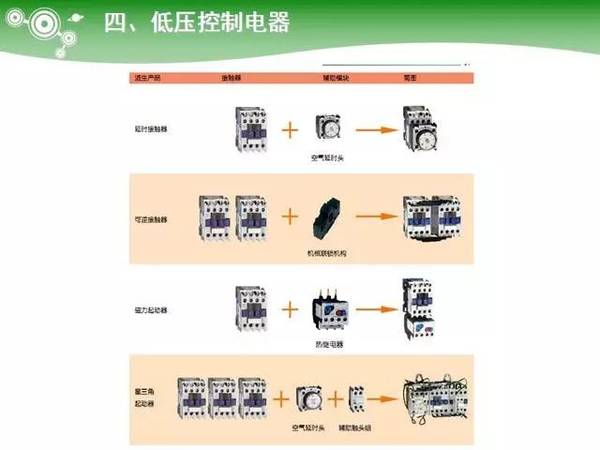

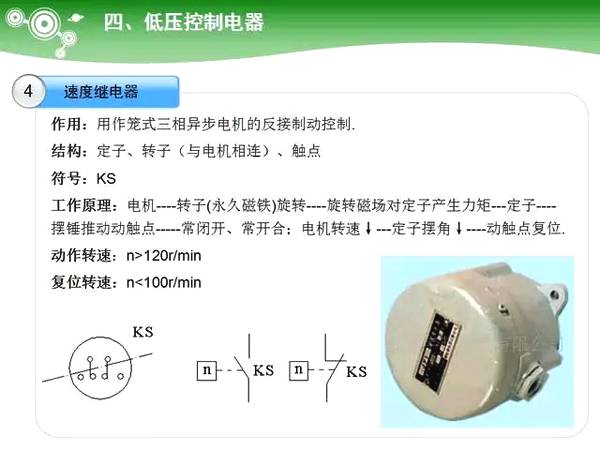

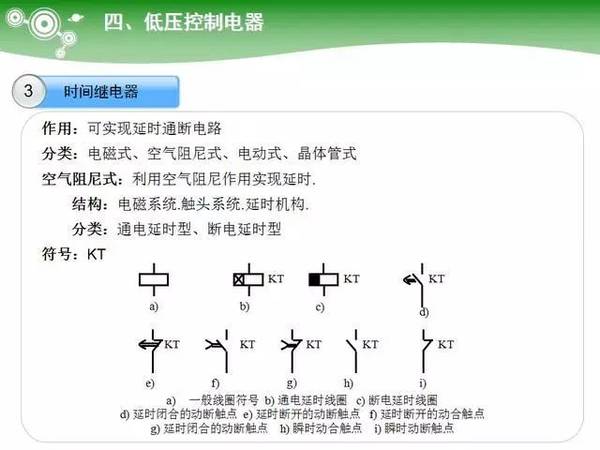

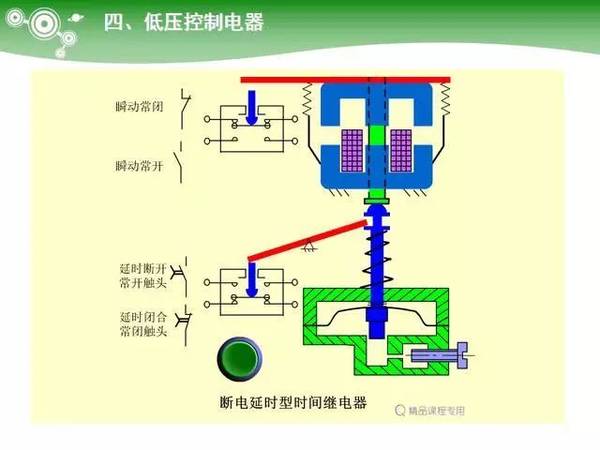

  • 低压控制电器:用于控制,如接触器、继电器、控制器等;

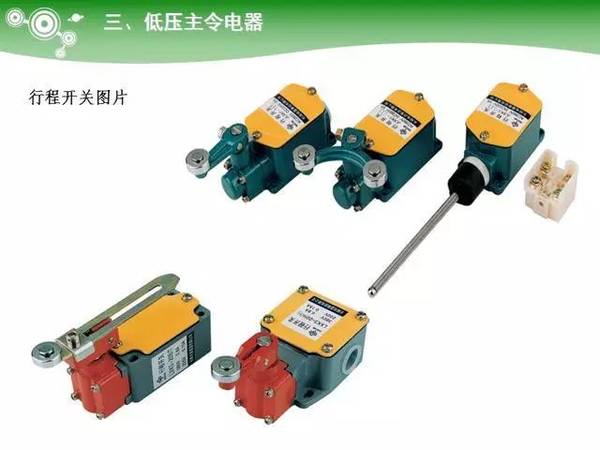

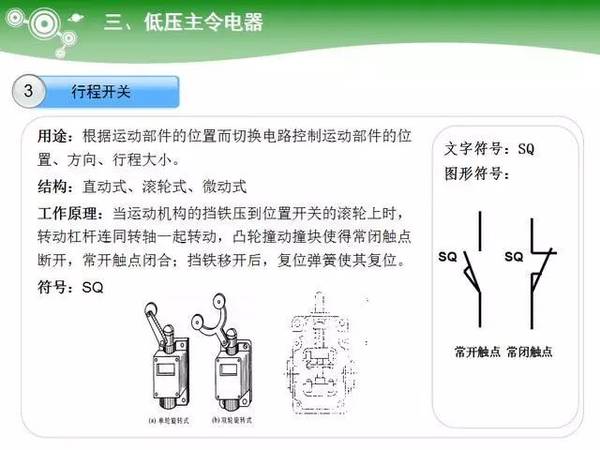

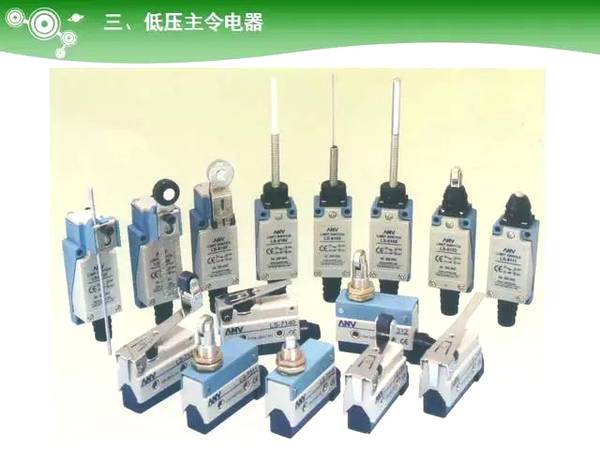

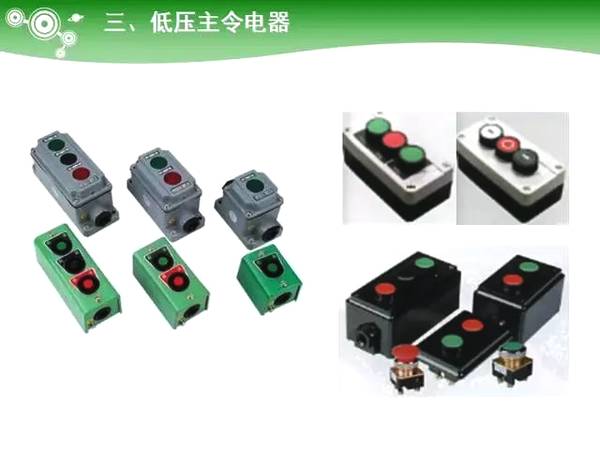

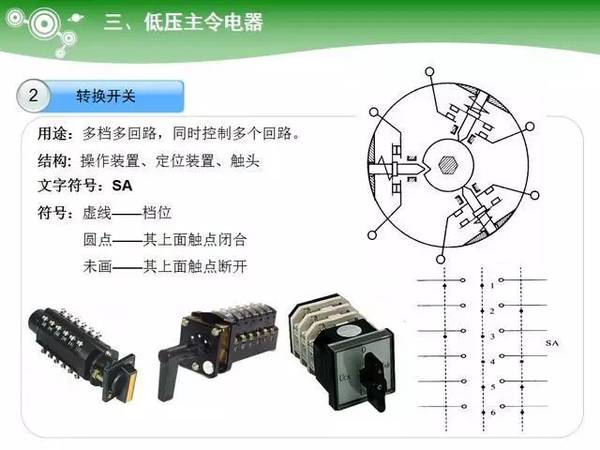

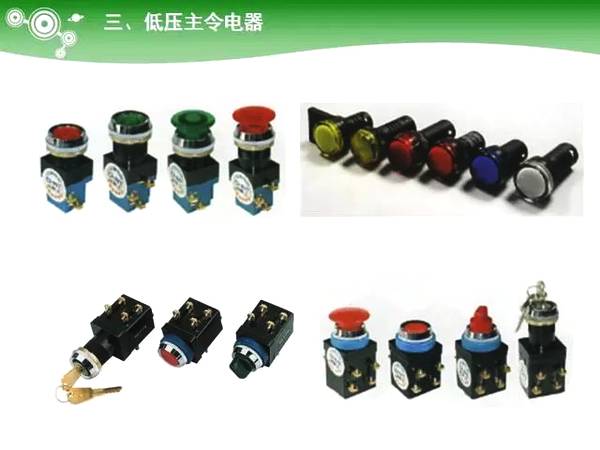

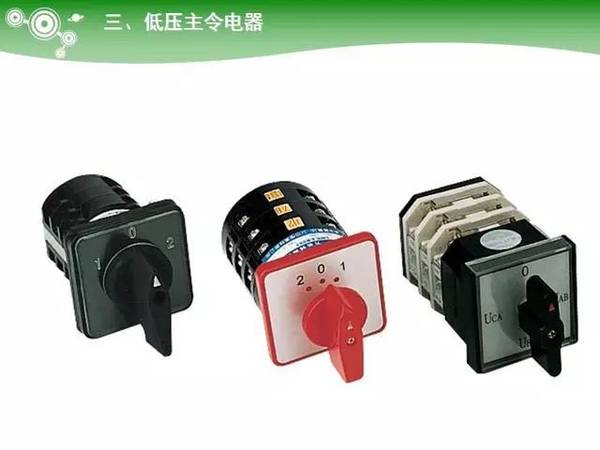

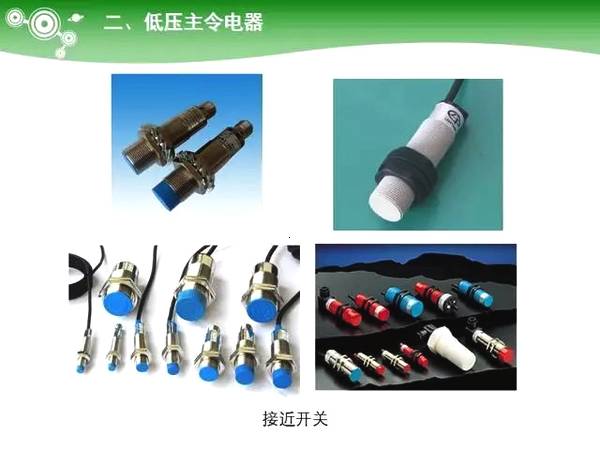

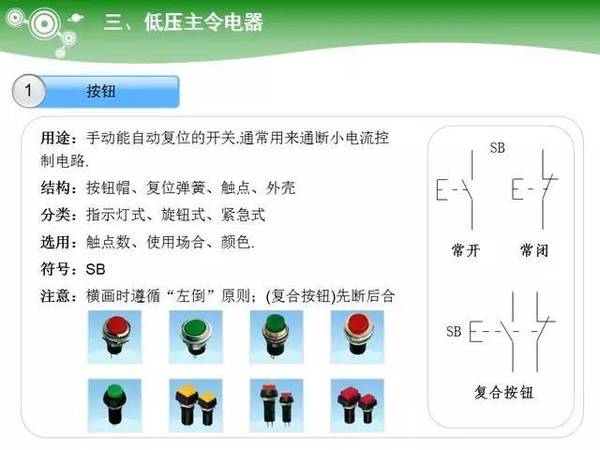

  • 低压主令电器:用于发送控制指令,如按钮、主令开关、行程开关和万能转换开关等;

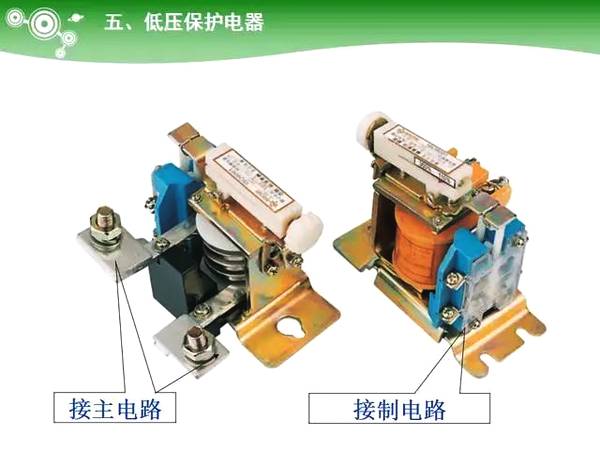

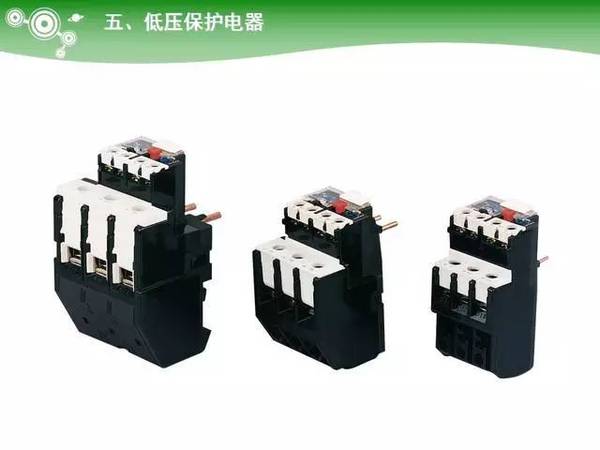

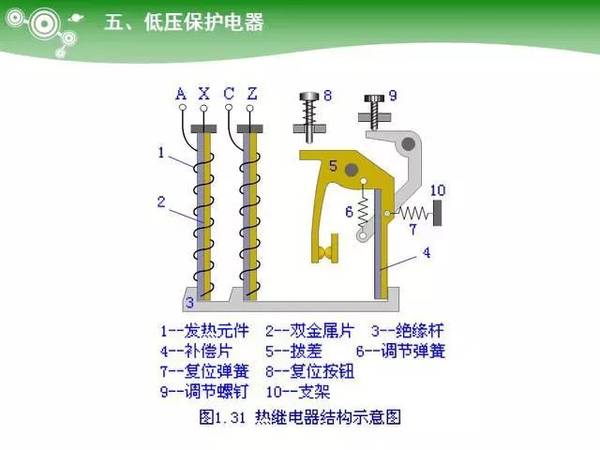

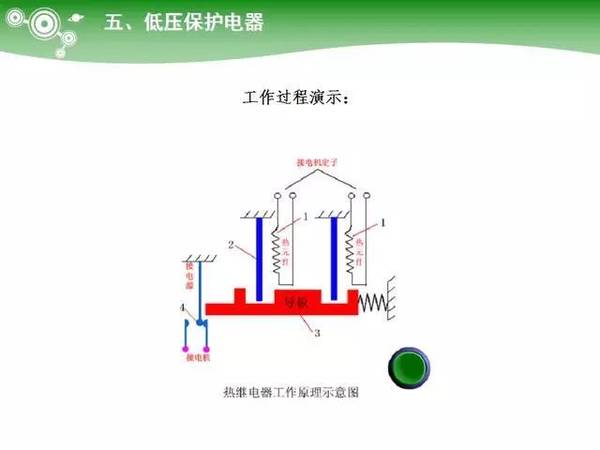

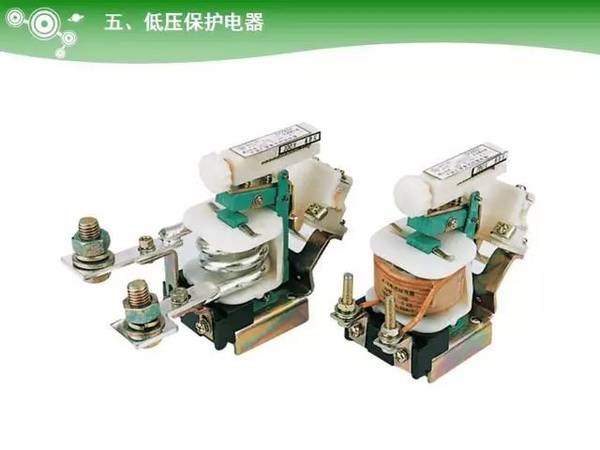

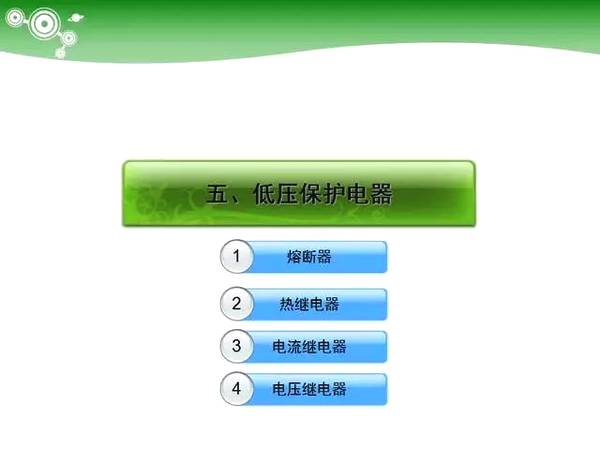

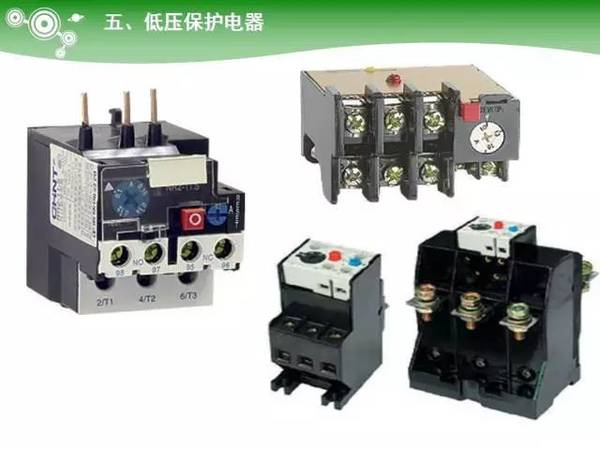

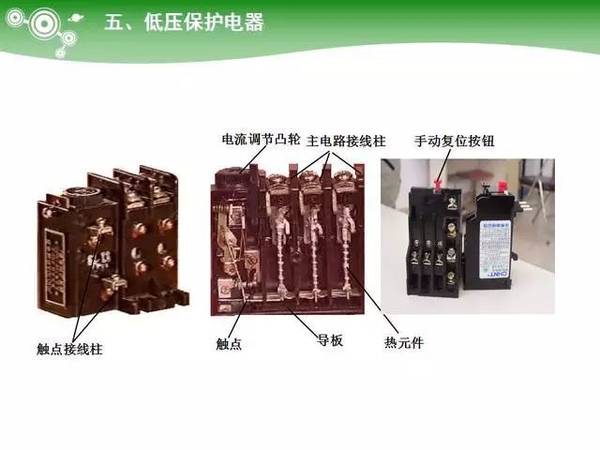

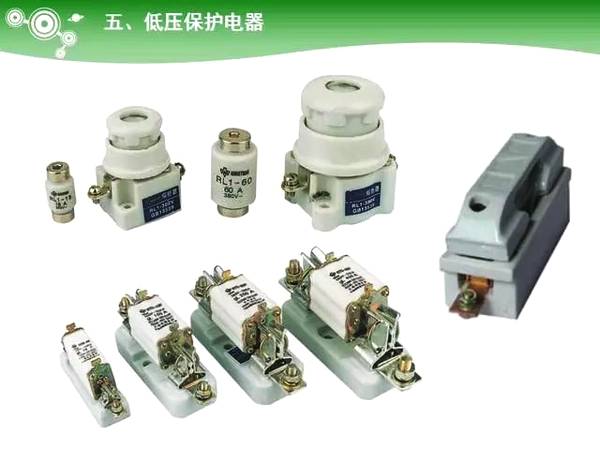

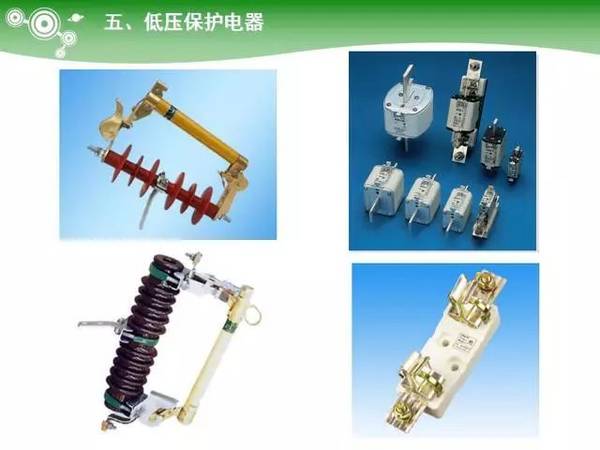

  • 低压保护电器:用于安全保护,如熔断器、热继电器、电压继电器、电流继电器等。

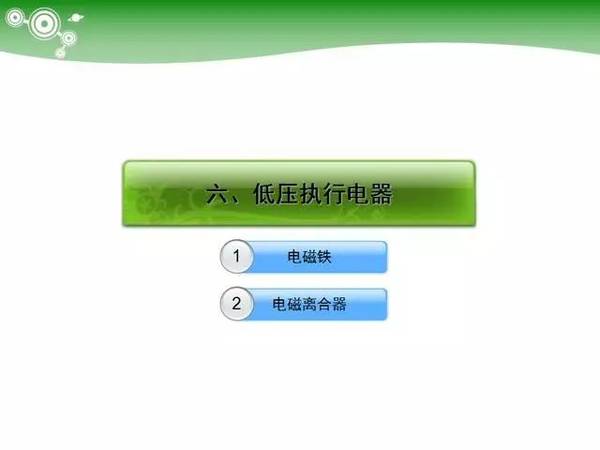

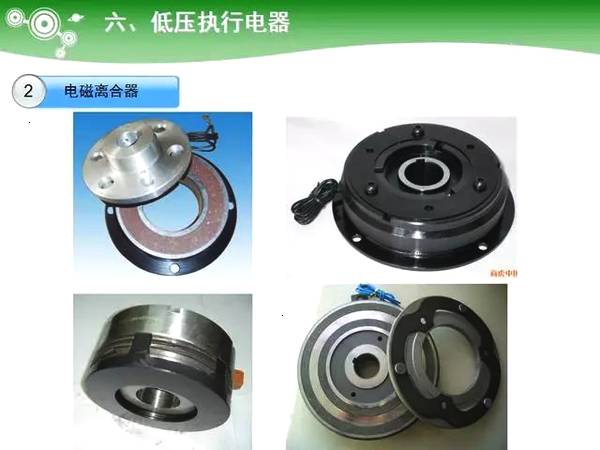

  • 低压执行电器:用于执行和传动功能的电路,如电磁铁、电磁离合器等。

3、基本结构

1)电磁机构

  • 组成:吸引线圈、铁芯和衔铁组成,
  • 衔铁的运动方式:直动式和拍合式。
  • 吸引线圈作用:将电能转换为磁能,衔铁在电磁吸力作用下使铁芯吸合。
  • 电压线圈:并联在电路中,匝数多、导线细。
  • 电流线圈:串联在电路中,匝数少、导线粗。
  • 交流线圈:短而粗,有骨架。
  • 直流线圈:细而长,无骨架。

2)触头系统

触头用来接通和分断被控制电路。

  • 触头接触形式:点接触、线接触和面接触。
  • 触头材料:镀银,嵌银
  • 灭弧:
    • ①机械灭弧法:利用弹性力、迅速拉长电弧;
    • ②缝灭弧法:分割电弧,并有冷却作用。如:纵缝陶土灭弧罩;
    • ③栅片灭弧法:金属栅片分割电弧;
    • ④磁吹灭弧法:电磁吸力的作用下迅速拉长电弧使用于熄灭直流电弧。

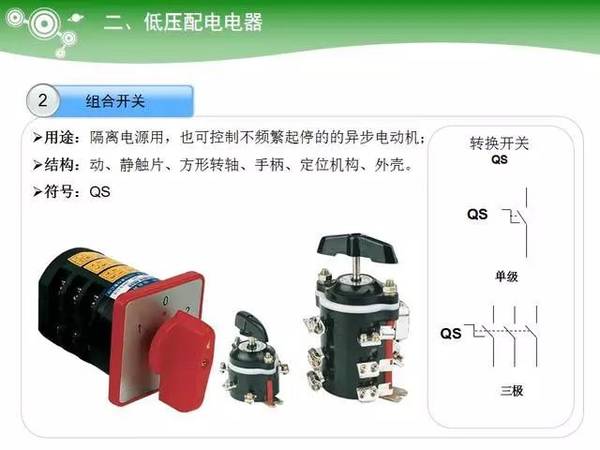

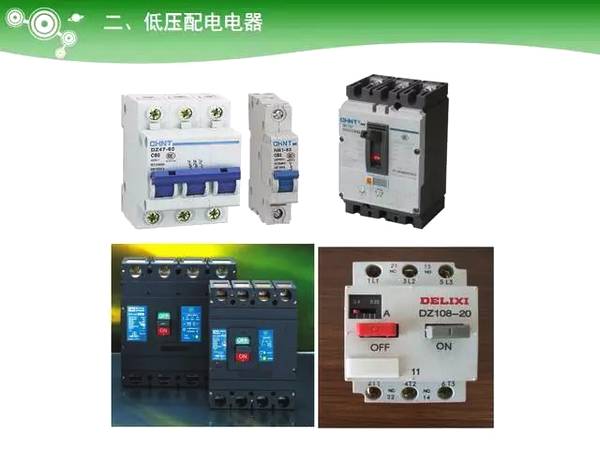

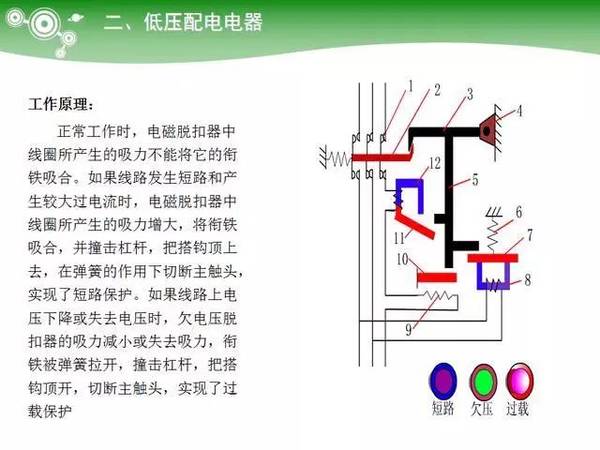

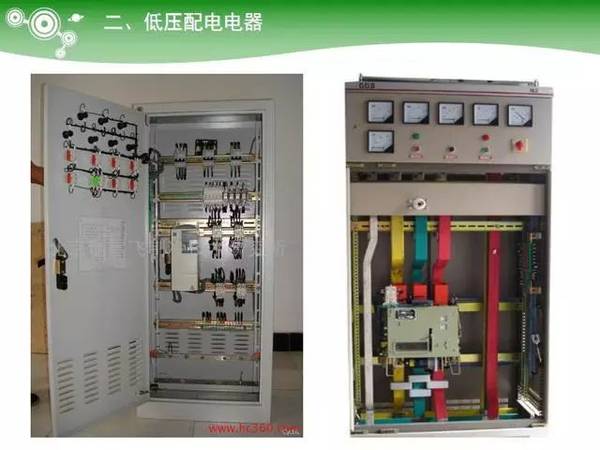

二、低压配电电器

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

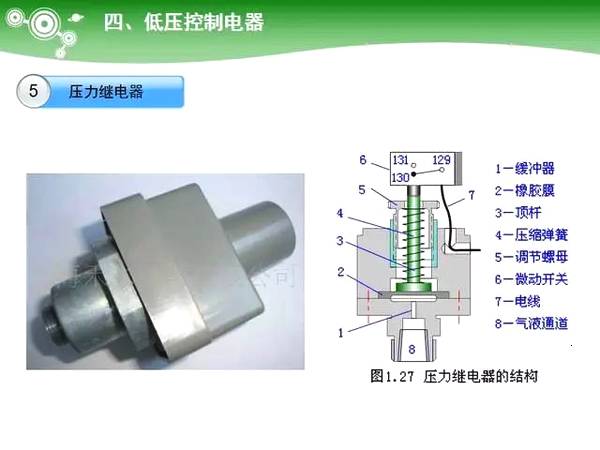

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

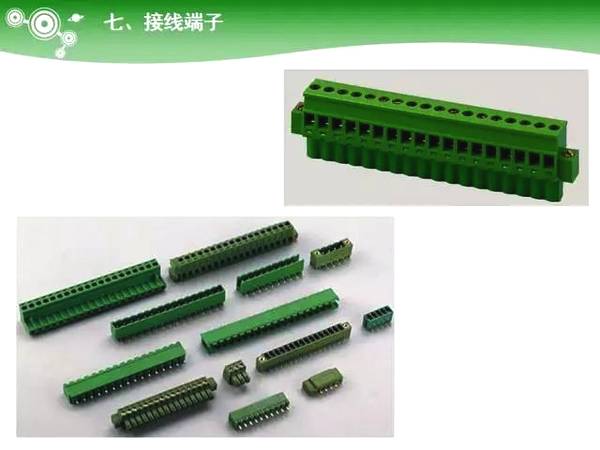

低压电气元器件种类及详细说明

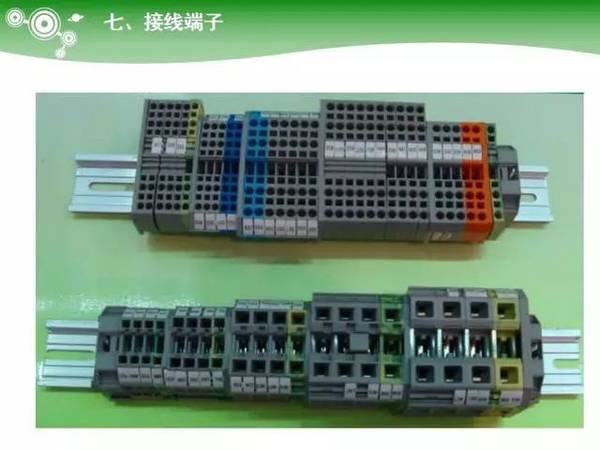

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

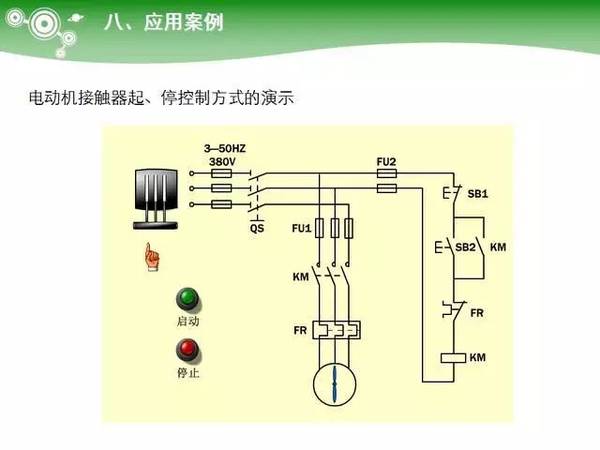

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

低压电气元器件种类及详细说明

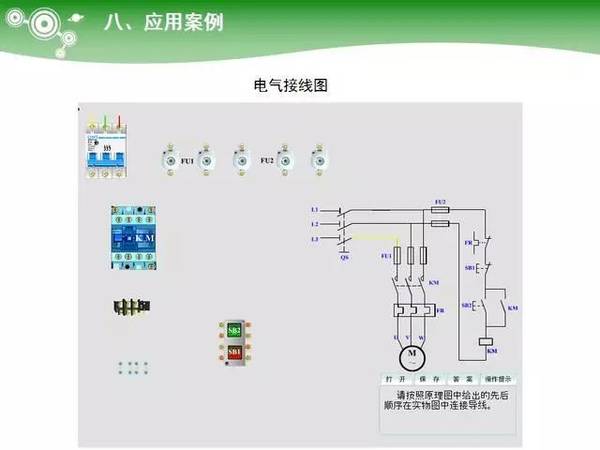

低压电气元器件种类及详细说明

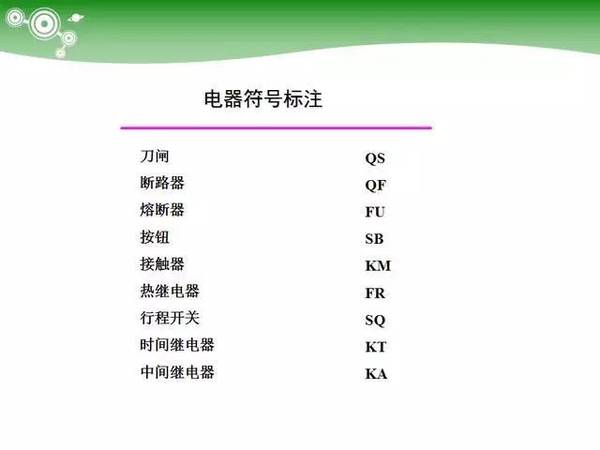

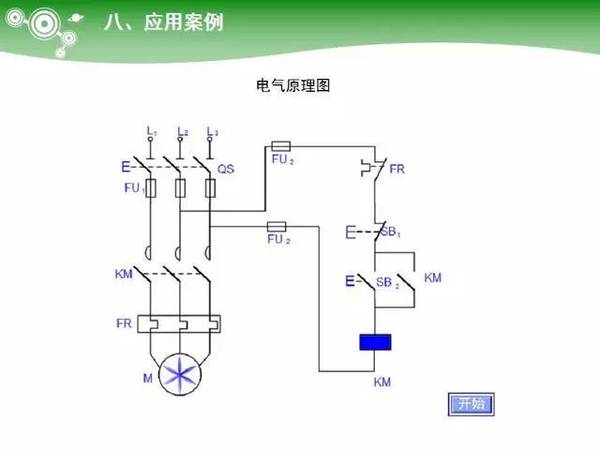

低压电气元器件种类及详细说明
