工件支撑起主要用于工件支撑,支撑力可达25kN(7MPa时),支撑柱塞杆行程范围8-16mm,油压范围2.5~7MPa,使用环境温度0~70℃。

液压工装夹具必备:工件支撑器

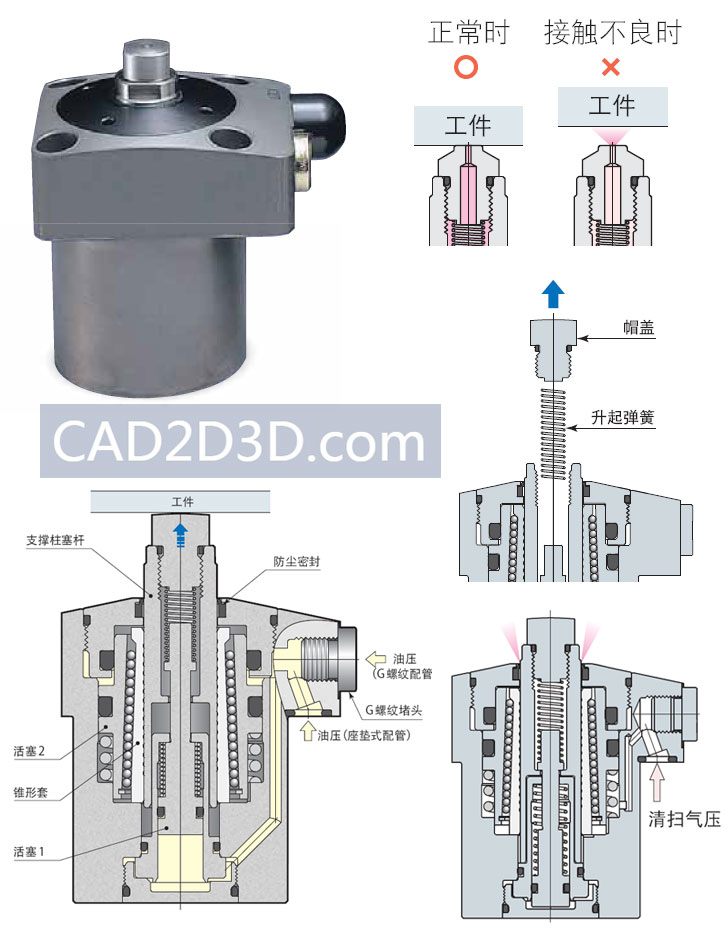

1.0 工件支撑器结构组成

升起弹簧:

可根据工件刚性及帽盖的重量选择两种不同的升起弹簧。仅拆卸帽盖即可轻松更换升起弹簧。

切削液对策:

为防止高压切削液及切削粉进入(工件支撑器的最大难题),确实可靠地进行支撑柱塞杆的升降动作,采用了低摩擦的特殊防尘密封。主体以外的主要部件采用不锈钢材料,提高了内部零部件的防锈性能和耐久性。

为防止高压切削液及切削粉进入而引起动作不良,更换工件时可在套筒和支撑柱塞杆之间进行空气清扫。空气清扫需要专用的空气清扫气压回路。

工件接触确认( 气压检测器)使用专用帽盖与气压检测器,可确认工件支撑时的接触不良。

2.0 规格型号

型号 CSU04 CSU06 CSU10 CSU16 CSU25
工件支撑力(油压为7 MPa时)※1 (kN) 5 7 10 16 25
油缸容量 (cm3) 1.2 1.8 2.6 3.9 5.7
升起弹簧力※2

L : 标 准型 (N)

3.0~4.1

4.3~8.1

5.3~10.8 5.5~10.8 6.9~13.2

H : 强力型 (N)

4.8~7.5

6.6~11.1

7.8~13.3 11.2~9.8 13.5~22.4
支撑柱塞杆行程 (mm) 8 12 12 16 16
帽盖最大允许质量 (kg) 0.15 0.2 0.2 0.3 0.3
质量 (kg) 0.6 1.0 1.2 2.0 3.3

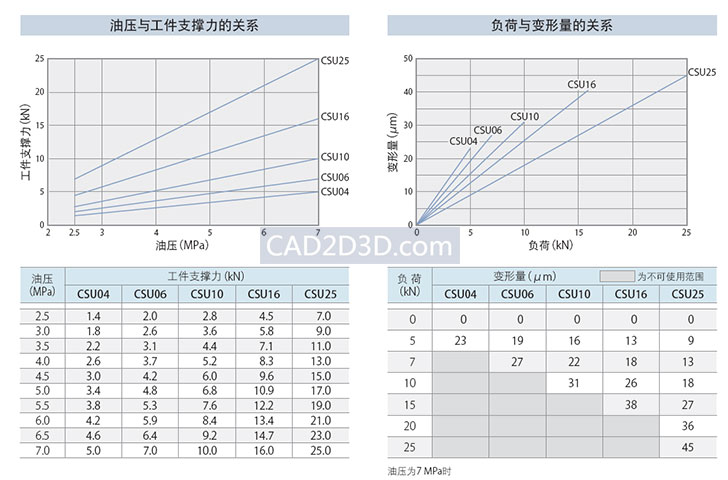

2.1 油压与工件支撑力的关系及符合与变形量的关系

液压工装夹具必备:工件支撑器

3.0 选配件

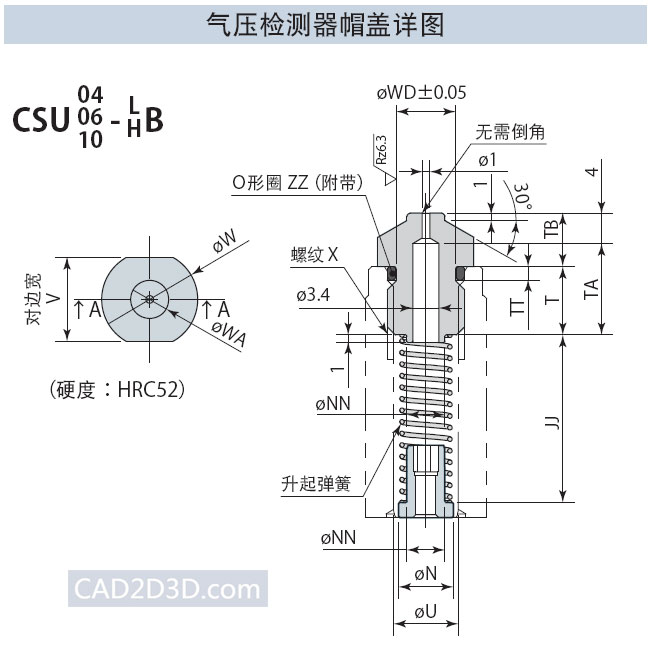

3.1 气压检测器帽盖

确认支撑工件时的工件接触情况时,必须使用工件支撑器气压检测器规格CSU-B型与气压检测器。

  • 关于气压检测器,请参照检测器生产厂家的使用说明书后再使用,推荐的检测器:SMC制ISA3-G系列和CKD制GPS2-05系列。
  • 供给气压检测器的空气请使用通过5μm过滤器的干燥空气,并配管至通气孔。
  • 使用1个气压检测器进行多个(并列连接)工件的接触确认时,请在考虑气压检测器检测范围后再确定使用数量。

液压工装夹具必备:工件支撑器

气压检测器回路图

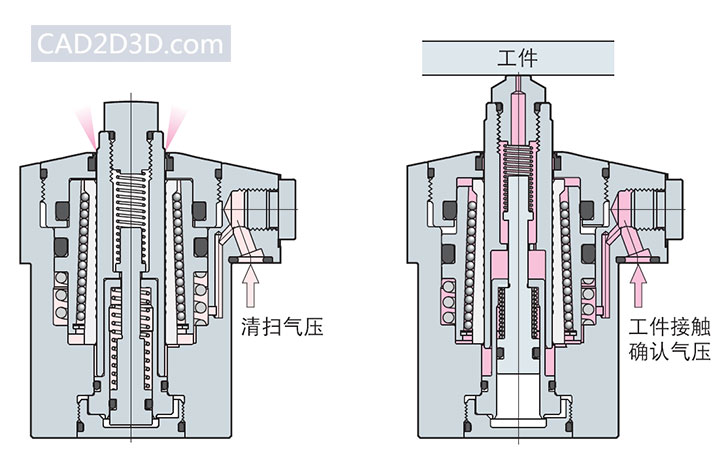

空气清扫及工件接触确认(气压检测器)用的空气请使用通过5μm过滤器的空气(无油),并配管至通气孔。请仅在换夹工件时进行空气清扫。进行空气清扫时,支撑柱塞杆会上升。

液压工装夹具必备:工件支撑器

液压工装夹具必备:工件支撑器
