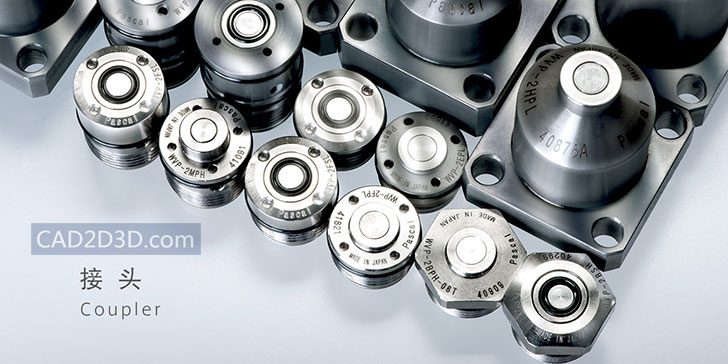

分离对接接头实现气站液站与设备的快速分离和连接,比如一些连续旋转台的供气、供液等。

分离对接接接头可以适用空气(1MPa)、液压油(35MPa)、冷却液(1MPa)的快速对接,并且可在加压状态下连接。

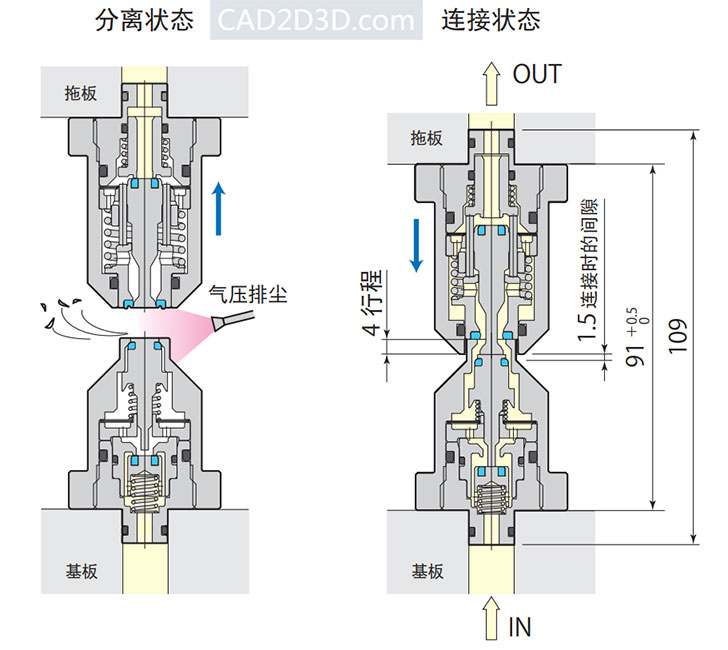

空气、液压油、冷却液分离对接接头内部结构原理及三维图(3D)免费下载

空气、液压油、冷却液分离对接接头内部结构原理及三维图(3D)免费下载

适用注意事项:

  1. 使用连接、分离型接头时,请在设置时对回路内部进行充分排气。如果在排气不充分的状态下使用,当压力下降或接头分离时,会增加溢出。
  2. 请勿在接头前端沾有切屑、切削液的状态下连接。接头前端沾有切屑等异物时,请务必在连接前进行气压排尘,以清除异物。
  3. 去除歧管的配管螺纹部及配管加工孔处的飞边,充分清洗配管回路内部,以免切屑等异物残留。各接头的流体供给侧未内置过滤器,因此一旦切屑进入内部,便会损伤密封部,从而导致漏油。
  4. 接头的连接力不得小于反作用力。反作用力在接头完全分离前一直作用在接头上。
  5. 接头主体上未设置连接时的导向机构及限动机构,请另行准备。
  6. 接头的安装应避免冷却液等积存之处。

空气、液压油、冷却液分离对接接头内部结构原理及三维图(3D)免费下载

对接接头3D源文件下载:

百度网盘链接:https://pan.baidu.com/s/1yDzCMzcGSJM-s-PUAjmrOQ 提取码:8h7x 解压缩密码:cad2d3d.com
