弹垫防松原理:右旋螺纹联接中所用的弹簧垫圈的缺口方向为什么是左旋方向?

支付宝现金红包

左旋的标注 LH ,右旋不标注,比如M16X2就是公称直径16毫米、螺距为2毫米的右旋螺纹,M16X2-LH表示公称直径为16毫米,螺距2毫米的左旋螺纹。

一般普通螺栓螺纹右旋螺纹较多,但是在有些顺时针高速旋转的部位就一定要用左旋螺纹,因为在机械做顺时针旋转运动的过程中右旋螺纹可能会松动,而左旋则会越来越紧。

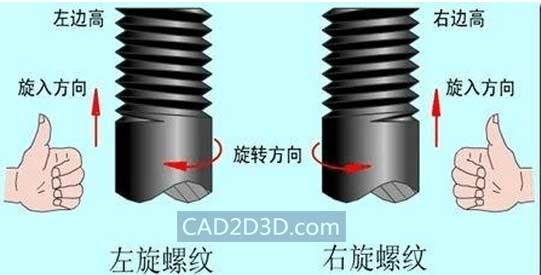

以下是判断左旋右旋螺纹示意图︰

弹垫防松原理:右旋螺纹联接中所用的弹簧垫圈的缺口方向为什么是左旋方向?

弹垫防止螺钉松动的原理:

1. 右旋螺纹是顺时针为拧紧,螺钉拧紧后,产生弹垫对螺钉产生轴向压紧力,使螺钉一直处于压紧状态。

2. 右旋螺纹配左旋的弹垫,从结构上看,螺钉右旋拧紧时,弹垫对螺钉的摩擦力较小,螺钉可以顺利拧紧,当螺钉左旋松开时,弹垫对螺钉产生的摩擦力较大,这个摩擦力会阻止螺钉左旋松动。其实,我们在松螺钉的时候,弹垫有时候会从缺口处撑开,其实就是螺钉松对弹垫的摩擦力造成的。

弹垫防松原理:右旋螺纹联接中所用的弹簧垫圈的缺口方向为什么是左旋方向?

因此,左旋和右旋配的弹垫也是不一样的,弹垫也要区分左旋和右旋。

弹垫防松原理:右旋螺纹联接中所用的弹簧垫圈的缺口方向为什么是左旋方向?
