地面活动目标监视雷达 原理、功能、技术规格书

支付宝现金红包

1 概述

1.1 主要用途

SZDB-K2地面活动目标监视雷达是全相参的连续波体制雷达,用来发现、监视、跟踪、测量地面的活动目标,这些活动目标对象可以是人、车辆或者低空飞行的直升飞机等。将这些目标的运动信息按照规定的格式传输上报给监控中心,以便随时掌握监控区域的运动目标的实时相关信息。

1.2 简要技术性能

可以使用在重点保护区域,检测人员、车辆的运动情况,可以实施对要害目标的保卫以监视入侵者的可能侵入,可以和地面指挥系统链结,给地面指挥系统提供目标的信息。

地面活动目标监视雷达 原理、功能、技术规格书

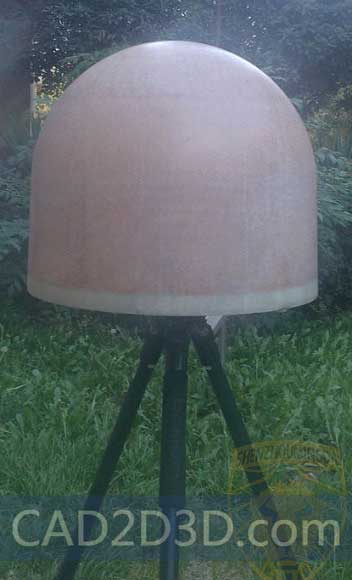

地面检测雷达

SZDB-K2雷达可以发现2Km以内的单个人员,可以发现3Km以内的轻型车辆或4Km以内的重型车辆。

终端软件可以跟踪10批目标并输出其当前位置坐标,输出距离精度小于4m,方位角精度1.2°。

SZDB-K2雷达重量轻,体积小,只需一个人员既可完成架设、工作、撤收,使用极其方便容易。

2.0 系统配置

2.1 系统组成

SZDB-K2雷达由下列单元组成:

2.1.1 雷达单元:

包括天线及其护罩、功率分配器、馈线、固态发射机、接收机、频率合成器、电源等。

2.1.2 终端单元:

包括终端显示单元、信号处理单元、电源单元、系统控制软件及其接口。

地面活动目标监视雷达 原理、功能、技术规格书

SZDB-K2雷达终端单元

2.1.3 附件及包装:

附件主要包括雷达单元和终端单元的连接电缆、​三角架(单兵背负使用时才需配备)、备用蓄电池、小型发电机组(根据用户实际使用需要配备)等。

如单兵背负使用,则雷达单元和终端单元各有其专门的背负装置,供两名士兵背负行军。

3.0 系统架设

单兵背负式运输,将雷达单元和终端单元分别装入各自的专用背负装置中,并将其固定锁紧。

展开方法:首先,背负者安全地将背负装置从背上取下,打开锁紧,先将三角架放置在合适位置,选择便于监视、侦察且地面坚硬的地方,将三角架的三条支腿拉开且升至合适高度,调整三条支腿高度使顶部连接园盘基本水平,二名操作者将雷达单元从背负装置中取出,放到三角架上,旋紧雷达单元和三角架的连接螺母,插好电缆。此时精确调整水平,使水准泡处于标识的范围内。

4 工作流程:

4.1 SZDB-K2雷达的简单工作过程

发射系统中数字调频信号直接合成器(以下简称DDS)产生调频信号,频率调制特性线性。发射系统“频率合成器”产生频率为的连续波信号。调频信号对频率固定的连续波信号进行频率调制,合成信号经倍频形成高频线性调频连续波信号。高频线性调频连续波信号经功率放大后,送发射天线将高频能量向空间辐射。同时,从功率放大器耦合部分能量作为本振信号送接收机。

发射天线向空间辐射的高频能量,经目标反射进入接收天线。此时,目标回波信号相对发射信号已有的时间延迟。接收天线将接收到的回波信号送到接收机,经低噪声放大后与本振信号混频产生差拍信号,差拍信号经适当的放大、滤波后送信号处理单元(DSP)进行信号处理。

DSP模块通过对视频信号进行A/D转换、数据采集、FFT变换等,完成固定目标对消和动目标距离校正。固定地杂波信号和活动目标信号分别送入终端处理显示。

4.2 工作模式

4.2.1 SZDB-K2雷达显示模式:

SZDB-K2雷达显示可以全量程显示,也就是量程为2Km的PPI显示。当操作手认为需要局部放大显示某一区域时,可以快速切换到需要状态,以便观察监视需要关注的区域的目标。

SZDB-K2雷达显示一上器可以画面上任意一点为中心展开显示,并且以该点为中心的画面连续无级放大或分级跳变,人机界面友好、实用。

地面活动目标监视雷达 原理、功能、技术规格书

SZDB-K2雷达放大后显示画面

4.2.2 抗干扰模式

4.2 .2.1 为了抗干扰,SZDB-K2雷达工作带宽可以达200MHz以上,每个站可以在工作带宽内预先选定五个工作频率上定点工作,为了对抗瞄准式干扰,还可以在以上预先选定的五个频率上随机变化,从而避免敌方的电子干扰。

4.2.2.2 第发射功率可减小被侦察发现自己的可能,提高自卫距离,也就是雷达具有被对方截获的概率极低,是SZDB-K2雷达体制上的大优势。SZDB-K2雷达的峰值功率极低,而且功率可以按设定的大、小快速变化。

4.2.2.3 抗无源干扰:为了便于观察活动目标,避免地面固定杂波的干扰,SZDB-K2雷达活动目标采用彩色显示,而固定目标采采用黑白亮度显示,二者观察极易区别,甚至可以关闭固定目标显示,仅仅显示活动目标。

地面活动目标监视雷达 原理、功能、技术规格书

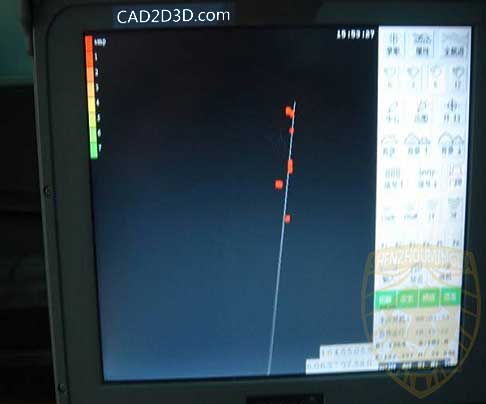

SZDB-K2雷达目标显示画面

地面活动目标监视雷达 原理、功能、技术规格书

SZDB-K2雷达关闭地面杂波仅显示活动目标画面

5.0 技术特性

5.1 主要特点:

  1. 在指定的任何区域范围以不同扫描方式和速度搜索、发现、跟踪运动目标,雷达天线可以扇形扫描,亦可环行扫描。同时显示被跟踪目标的批次、位置坐标和需要的运动信息。
  2. 可以对已跟踪的多个目标的威胁程度进行自动判别,便于实时处置。
  3. 低截获概率性能好,由于采用全相参连续波体制,发射功率极低,大大降低了被侦察设备发现的概率,增强了自身的隐蔽能力。
  4. 有良好的人机界面。
  5. 操作人员可以通过一根长50m的普通电缆和雷达前端单元连结工作,以提高操作人员的安全性和舒适性。
  6. 便于架设和撤收,可以单兵背负使用或安装在各种轻型车辆、坦克上工作。
  7. 低的电源功率消耗,全机消耗功率20W。可使用自带直流电源和外接交流电源工作。

6.0 主要技术指标

  1. 发现距离:单人:2Km (RCS 1m2);轻型车辆:3Km(RCS 10m2)。
  2. 精度:距离:4m;方位角:1.2°。
  3. 天线搜索范围:任意扇形区域和环形搜索。
  4. 天线型式:阵列天线。
  5. 天线波束宽度:方位面: 8°。
  6. 高低面: 20°。
  7. 功率输出:l0 mW、100 mW 、l W。
  8. 搜索速度:12°/S ,36°/S。
  9. 噪声系数:优于4db。
  10. 供电方式:锂电池组 DC 24V ≤20 W 持续工作时间8小时;AC 110 V / 220V 50HZ / 60 HZ 连续工作。
  11. 可靠性:MTBF ≥1000h;MTTR ≤0.5h。
  12. 终端显示:彩色LCD: 10.2吋;分辨率: 1024×768。
  13. 外形尺寸:雷达前端单元:直径380mm高350mm;雷达终端单元:312×216×l00 mm。
  14. 重量: 总重量:15Kg。
  15. 接口: 以太网及RS-232,或根据用户需要。
  16. 速率: 100M/19200bps。

7 系统扩展性

7.1 多部雷达的组网能力

SZDB-K2雷达终端机具有RS232数据通信接口,可通过有线、无线信道设备(如电台)完成雷达站相互之间或雷达站与指挥系统之间的数据通信,实现这些设备间的数据共享,从而实现雷达组网。此外,IRSS-K2雷达工作带宽达 200 MHz 以上, 可在预先选定的5个工作频点上定点工作,因此,在SZDB-K2雷达的大工作范围内,可配置5部雷达组网工作而不会相互干扰。

7.2 与指挥系统的集成能力

SZDB-K2雷达终端机具有RS232数据通信接口,可以方便地通过有线、无线信道设备(如电台)实现雷达站与指挥系统之间的数据通信,从而能将IRSS-K2雷达探测到的目标数据实时、连续地传送给指挥系统,供指挥系统计算对目标的射击诸元。SZDB-K2雷达也可接收指挥系统发来的目标坐标和侦察命令,实施对指定目标区域的侦察探测。

7.3 加装、集成其他附件的能力

SZDB-K2雷达可以方便地加装配置GPS,可实现雷达站的快速标定。

SZDB-K2雷达还可以加装配置小型激光测距机,可以实施对2Km 以内固定目标的侦察探测。
