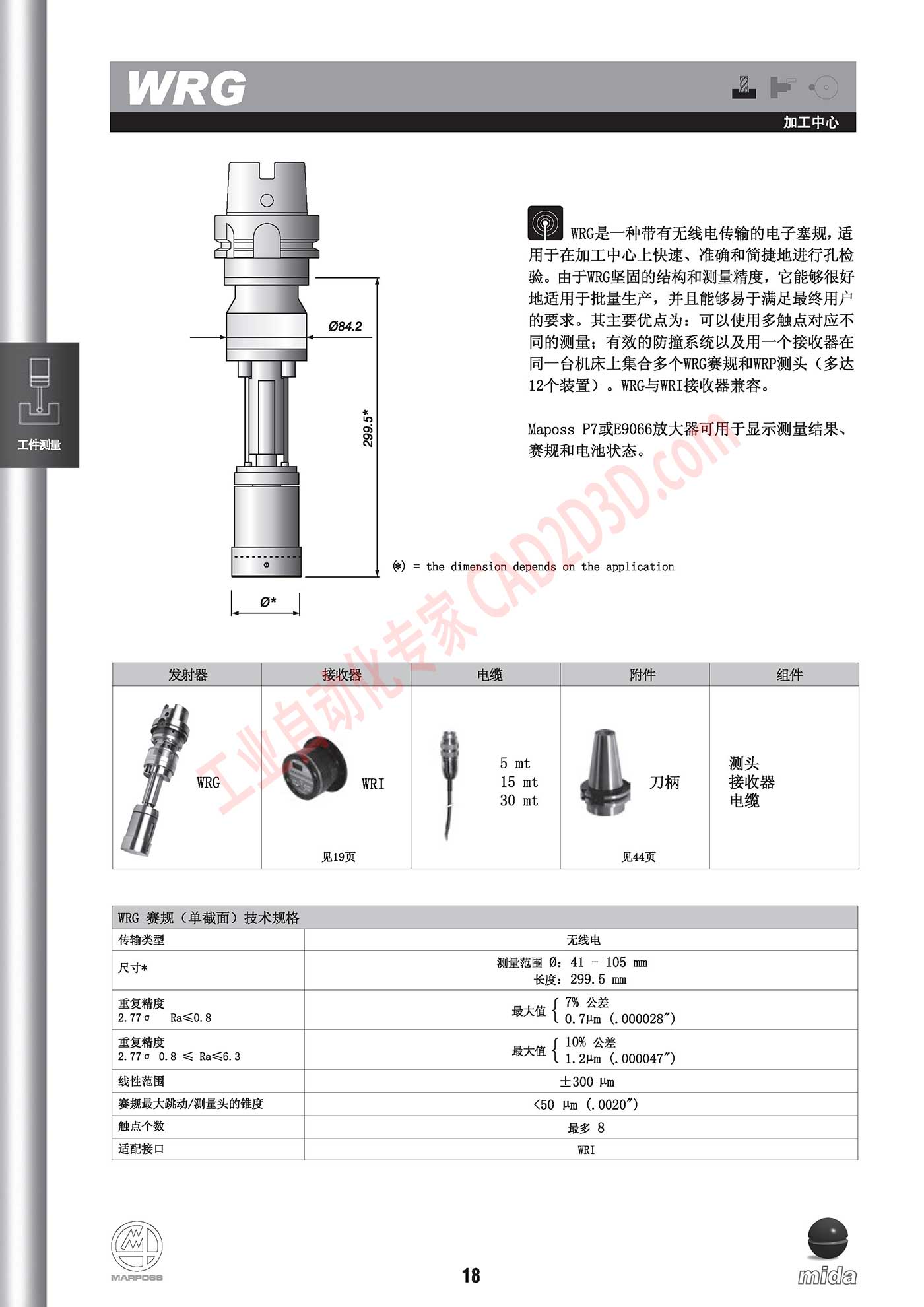

WRG 无线电传输的电子塞规
加 工 中 心
O
n 到 6 是 一 种 带 有 无 线 电 传 输 的 电子 塞 规 , 适
用 于 在 加 工 中 心 上 快 速 、 准 确 和 简捷 地 进行 孔 检
验 。 由 于 WR6 坚 固 的 结构 和 测量 精度 ， 它 能 够 很 好
地 适用 于 批量 生产 ， 并 且 能 够 易于 满足 最 终 用 户
G842 的 要 求 。 其 主要 优点 为 : 可 以 使 用 多 触 点 对 应 不
同 的 测量 ， 有 效 的 防 撞 系 统 以 及 用 一 个 接收 器 在
同一 台 机 床上 集合 多 个 WRG 赛 规 和 WRP 测 头 〈 多 达
12 个 装置 。 叹 6 与 外 I 接 收 器 兼容 。
号 Maposs P7 或 B9066 放 大 器 可 用 于 显示 测量 结果 、
- 赛 规 和 电池 状态 。
年 o ® = the dimension depends on the application
Lo |
R | w4 it G
5 mt 测 头
WRI 15 mt 刀 柄 接收 器
| 30 mt 电缆
见 19 页 见 44 页
WRG 赛 规 《〈 单 截面 ) 技术 规格
传输 类 型 无 线 电
尺寸 # 测量 范围 @: 41 - 105 mm
长 度 : 299. 5 mm
重复 精度 7% 公差
2.770 Ra<0.8 最 大 信 { 0.7hm (〈. 000028”)
重复 精度 10% 公差
2.770 0.8 < Ra<6.3 g‘XE{ 1.2pm (. 000047”)
线性 范围 士 300 Im
赛 规 最 大 跳动 /测量 头 的 锥 度 <50 pm (.0020")
触 点 个 数 最 多 8
适 配 接口 WRI
@ 全
= 18 mide
