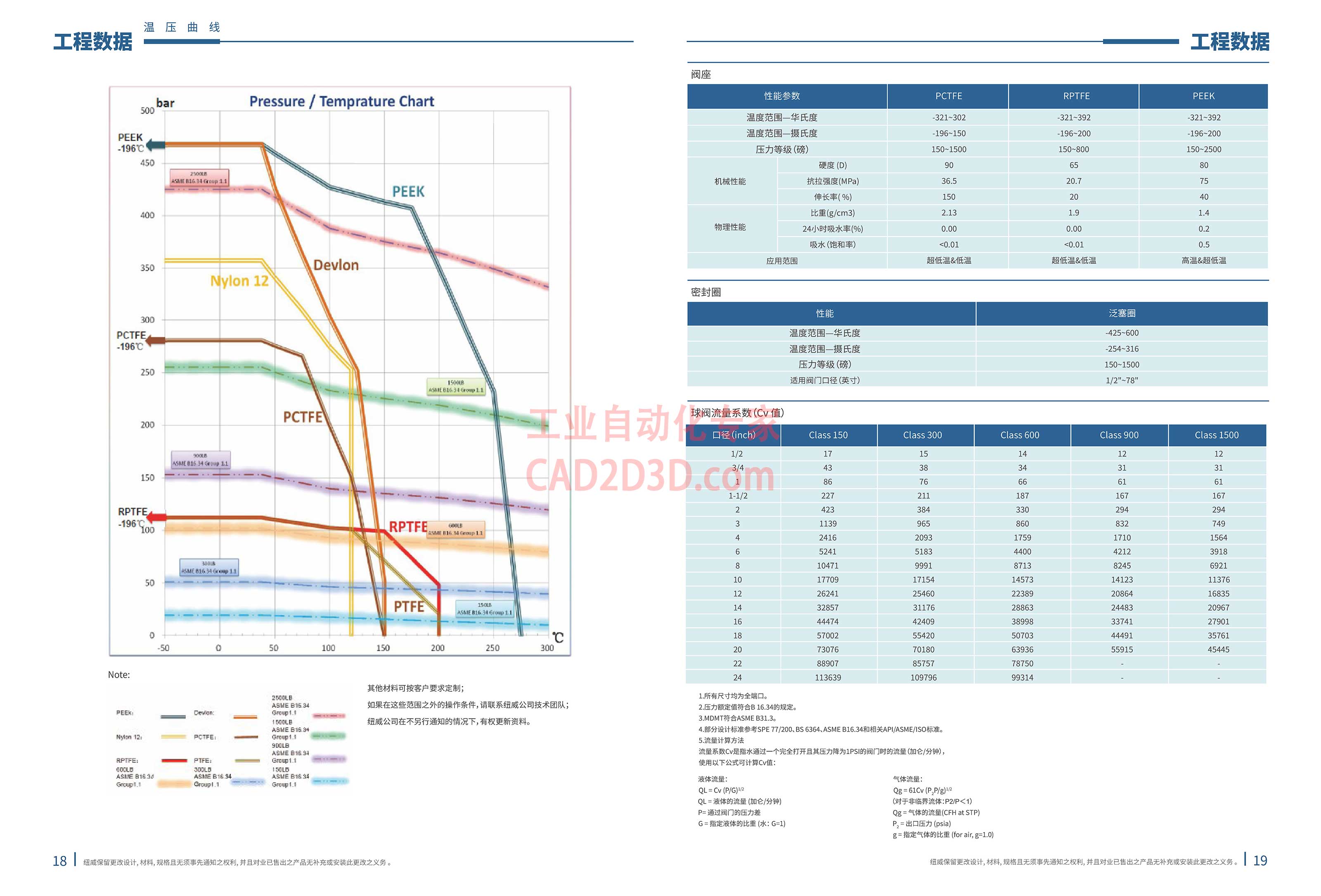

⼯程数据
温 压
曲 线
Pressure / Temprature Chart
-50 0 50 100 150 200 250 300
Note:
其 他 材料 可 按 客户 要 求 定制 ;
2500LB
0 kT 如 果 在 这 些 范围 之 外 的 操作 条 件 , 请 联系 纽 威 公司 技术 团队 ;
i Cevior- 四 ee
1500B 纽 威 公司 在 不 另行 通知 的 情况 下 , 有 权 更 新 资料 。
ASME B16:34
ion 12 S PDTFE s Smtp11
900LB
ASME B1634
RPTFE: — FTFE: — Groupi 1 S
0oL 300L5 12010
ASNE 81694 ASMEBTE 3 ASUE B16 34
Gooup. | Goupll T Gt ———
18 | 纽 威 保留 更 改 设计 , 材料 , 规格 且 无 须 事先 通知 之 权利 , 并 且 对 业已 售 出 之 产品 无 补充 或 安装 此 更 改 之 义务 。
-
工程 数据
R
温度 范围 一 华氏 度 -321~302 -321~392 -321~392
温度 范围 一 摄氏 度 -196~150 -196~200 -196~200
压力 等 级 ( 磅 ) 150~1500 150~800 150~2500
硬度 (D) 90 65 80
机 械 性 能 抗 拉 强 度 (MPa) 36.5 20.7 75
伸 长 率 (%) 150 20 40
比重 (g/cm3) 2.13 1.9 1.4
物理 性 能 24 小 时 吸水 率 (%) 0.00 0.00 0.2
吸水 (饱和 率 ) <0.01 <0.01 0.5
应 用 范围 超低温 & 低 温 超低温 & 低 温 温 & 超 低温
密封 圈
温度 范围 一 华氏 度 -425~600
温度 范围 一 摄氏 度 -254~316
压力 等 级 ( 磅 ) 150~1500
适用 阀门 口径 (英寸 1/2"~78"
球 痊 流 量 系数 (Cv 值 )
Class 150 Class 300 Class 600 Class 900 Class 1500
1/2 17 Us 14 12 12
~ L & 38
LoOm = 2
1-1/2 227 211
2 423 384
3 1139 965
4 2416 2003
6 5241 5183
8 10471 9991
10 17709 17154
12 26241 25460
14 32857 31176
16 44474 42409
18 57002 55420
20 73076 70180
2 88907 85757
2% 113639 109796
工 所 有 尺寸 均 为 全 端口 。
2. 压 力 额 定 值 符合 B 16.34 的 规定 。
3.MDMT 符 合 ASME B31.3。
4 .部 分 设计 标准 参考 SPE 77/200、 BS 6364、ASME B16.34 和 相关 APIASME/ISO 标 准 。
5 流量 计算 方法
流量 系数 Cv 是 指 水 通过 一 个 完全 打开 且 其 压力 降 为 1PSI 的 阀门 时 的 流量 加仑 /分 钟 )，
使 用 以 下 公式 可 计算 Cv 值 :
气体 流量 :
Qg=61Cv (PP/g)
(对 于 非 临界 流体 :P2/P<1)
Qg = 气体 的 流量 (CFH at STP)
P; = 出 口 压力 (psia)
g= 指 定 气体 的 比重 (for aip g=1.0)
液体 流量 :
QL=Cv (P/6)2
Qi 体 的 流量 (加 仑 /分 钟 )
P= 通过 阀门 的 压力 差
G = 指定 液体 的 比重 (水 : G=]1)
34
66
187
330
860
1759
4400
8713
14573
22389
28863
38998
50703
63936
78750
99314
31
61
167
294
832
1710
4212
8245
14123
20864
24483
33741
44491
55915
31
61
167
294
749
1564
3918
6921
11376
16835
20967
27901
35761
45445
纽 威 保 留 更 改 设计 , 材料 , 规格 且 无 须 事先 通知 之 权利 , 并 且 对 业已 售 出 之 产品 无 补充 或 安装 此 更 改 之 义务 。 | 19
