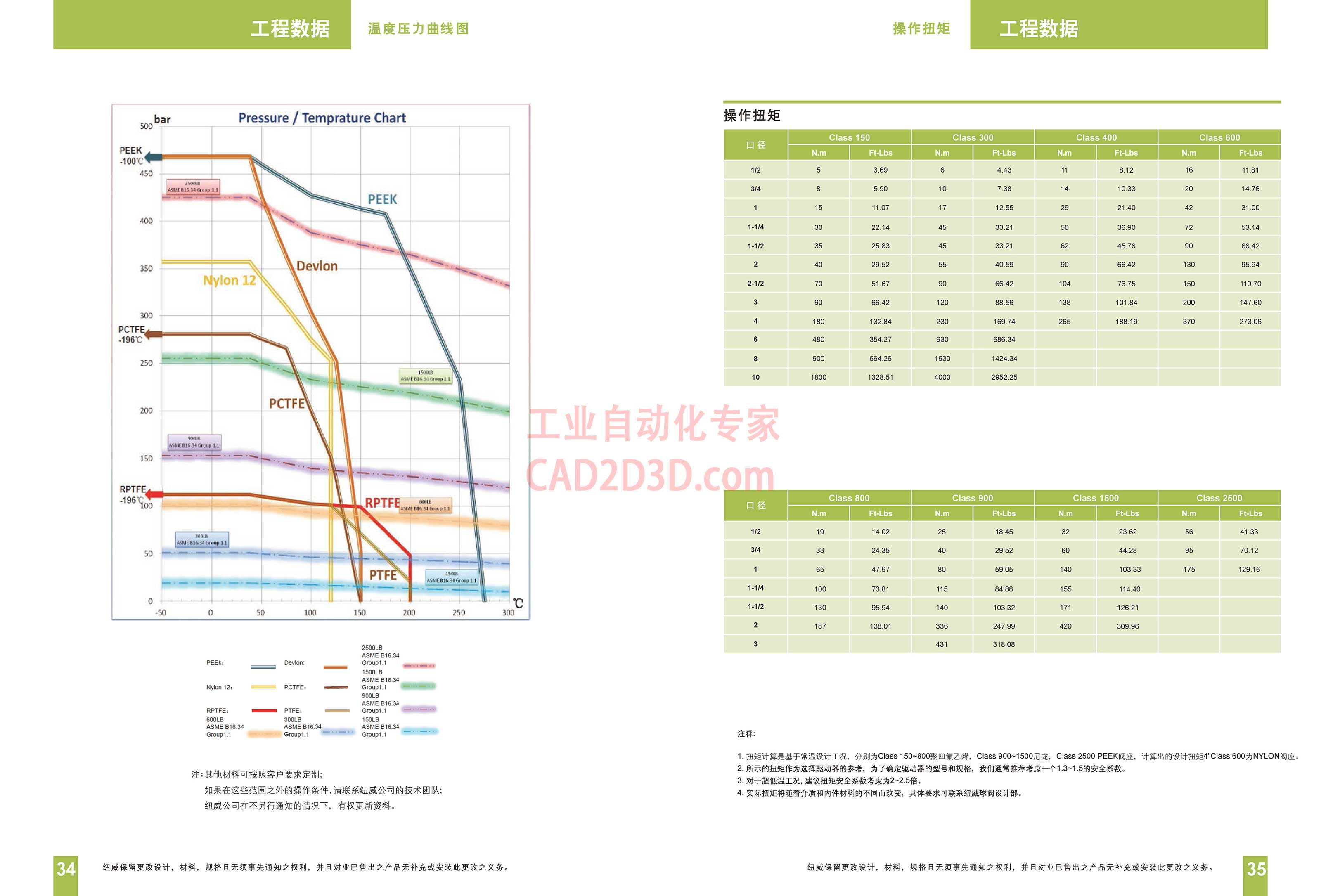

BC系列球阀、工程数据
温度 压力 曲线 图 操作 扭矩
工程 数据
操作 扭矩
全
112
bar ~ Pressure / Temprature Chart
o [ e [ | e [ ] e | e | e |
5
3.69 6 4.43 1" 8.12 16 11.81
314 8 5.90 10 7.38 14 10.33 20 14.76
1 15 11.07 17 12.55 29 21.40 42 31.00
1-1/4 30 22.14 45 33.21 50 36.90 72 53.14
1112 35 25.83 45 33.21 62 45.76 90 66.42
2 40 29.52 55 40.59 90 66.42 130 95.94
2112 70 51.67 90 66.42 104 76.75 150 110.70
3 90 66.42 120 88.56 138 101.84 200 147.60
4 180 132.84 230 169.74 265 188.19 370 273.06
6 480 354.27 930 686.34
8 900 664.26 1930 1424.34
10 1800 1328.51 4000 2952.25
业 目 动 化
AD2D3D.c
Class 800 Class 900 Class 1500 Class 2500
IIORIIREIIIORIREIIOREIIIRIIIRCT |
19
112 14.02 25 18.45 32 2362 56 41.33
314 33 24.35 40 29.52 60 44.28 95 70.12
1 65 47.97 80 59.05 140 103.33 175 129.16
1114 100 7381 115 84.88 155 114.40
1172 130 9594 140 103.32 171 126.21
2 187 138.01 336 247.99 420 309.96
— 3 431 318.08
ASME B16.34
PEEk: Devion: Group1.1 aa
1500LB
ASME B16.34
Nyon 1 = 一 一 pcTFE， -一 一 croup11
900LB
ASME B16.34
RPTFE: e PTFE: —_— Group1.1
600LB 300LB 150LB
ASME B16.34 ASME B1634 ASME B16.34
Group11 ”和 croup11 和 5 cool1 注释 :
1. 扭矩 计算 是 基于 常温 设计 工 况 ， 分 别 为 Class 150~800 聚 四 所 乙烯 ，Class 900~1500 尼 龙 ，Class 2500 PEEK 闪 座 ， 计 算出 的 设计 扭矩 4"Class 600 为 NYLON 阅 座 。
2. 所 示 的 扭矩 作为 选择 驱动 器 的 参考 ， 为 了 确定 驱动 器 的 型 号 和 规格 ， 我 们 通常 推荐 考虑 一 个 1.3~1.5 的 安全 系数 。
3. 对 于 超低温 工 况 , 建议 扭矩 安全 系数 考虑 为 2~2.5 倍 。
4. 实际 扭矩 将 随 着 介质 和 内 件 材 料 的 不 同 而 改变 ， 具 体 要 求 可 联系 纽 威 球阀 设计 部 。
注 : 其 他 材料 可 按照 客户 要 求 定制 ;
如 果 在 这 些 范围 之 外 的 操作 条 件 , 请 联系 纽 威 公司 的 技术 团队 ;
纽 威 公司 在 不 另行 通知 的 情况 下 ， 有 权 更 新 资料 。
34 纽 威 保留 更 改 设计 ， 材 料 ， 规 格 且 无 须 事先 通知 之 权利 ， 并 且 对 业已 售 出 之 产品 无 补充 或 安装 此 更 改 之 义务 。 纽 威 保留 更 改 设计 ， 材 料 ， 规 格 且 无 须 事先 通知 之 权利 ， 并 且 对 业已 售 出 之 产品 无 补充 或 安装 此 更 改 之 义务 。 35
