材料
. TEBIE as/se/ 2/ on

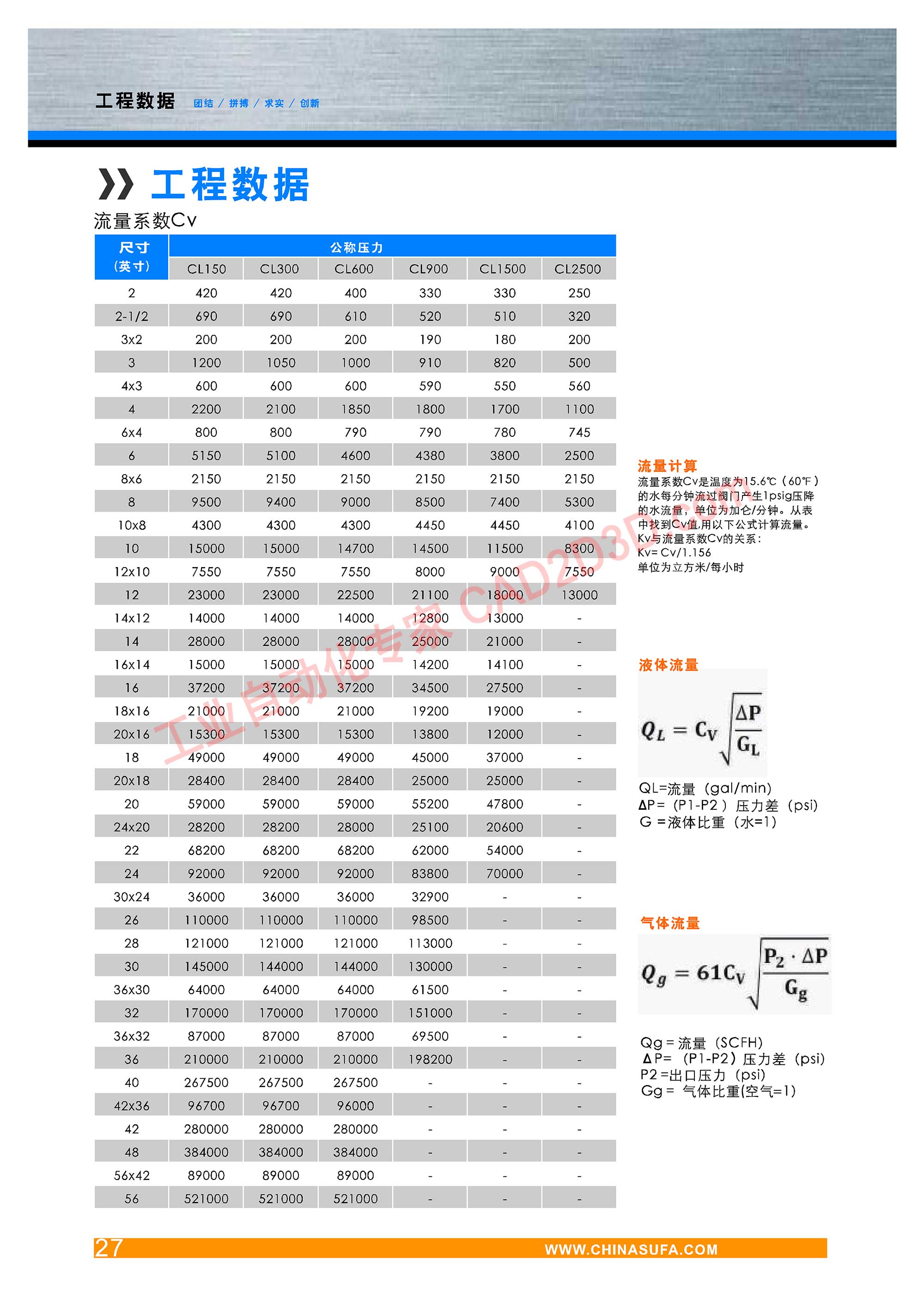

》》 工 程 数 据
流量 系数 Cy
尺寸 公称 压力
8y CL150 CL300 CL600 CL900 CL1500 CL2500
2 420 420 400 330 330 250
2.1/2 690 690 610 520 510 320
3x2 200 200 200 190 180 200
3 1200 1050 1000 910 820 500
4x3 600 600 600 590 550 560
4 2200 2100 1850 1800 1700 1100
éx4 800 800 790 790 780 745
6 5150 5100 4600 4380 3800 2500 S
8x6 2150 2150 2150 2150 2150 2150 流量 系数 CY 是 温度 为 15.6C (60 咎 )
8 9500 9400 9000 8500 7400 5300 ;‘g;figgfi;}gg;fi:fi;gjfig
10x8 4300 4300 4300 4450 4450 4100 FREICVE B T AT R
10 15000 15000 14700 14500 11500 8300 1 e ek
12x10 7550 7550 7550 8000 9000 7550 单位 为 立方 米 /每 小 时
12 25000 23000 22500 21100 | 18000 13000
14x12 14000 14000 14000 12800 13000 -
14 28000 28000 28000 | 25000 21000 :
16x14 15000 15000 15000 14200 14100 z 液体 流量
16 37200 87200 | 37200 34500 27500 -
18x16 21000 21000 21000 19200 19000 - AP
20x16 15300 15300 15300 13800 12000 ! Q.=Cy G
18 49000 49000 49000 45000 37000 ) L
20x18 28400 28400 28400 25000 25000 - Ql=gi® (gal/min)
20 59000 59000 59000 55200 47800 - AP= (P1-P2 ) 压力 差 (psi)
24x20 ， 28200 ， 28200 ， 28000 ， 25100 20600 G = 液体 比重 (水 =1)
22 68200 ”68200 68200 62000 54000 -
24 92000 92000 92000 83800 70000 -
30x24 36000 36000 36000 32900 - -
26 ii0000 110000 110000 98500 . = 气体 流量
28 121000 121000 121000 113000 - - i
30 145000 144000 144000 130000 : . 8. =610 P, - AP
36x30 64000 64000 64000 61500 s ; g VJ Gg
32 170000 170000 170000 151000 =
36x32 87000 87000 87000 69500 - - Qg = 流量 (SCFH)
36 210000 210000 210000 198200 : - AP= (P1-P2) 压力 (psi)
40 267500 267500 267500 - : 5 Ezg 估量 0
42x36 ， 96700 ， 96700 96000 - - -
42 280000 280000 280000 - - -
48 384000 384000 384000 = L
56x42 89000 89000 89000 - - -
56 521000 521000 521000 - - -
