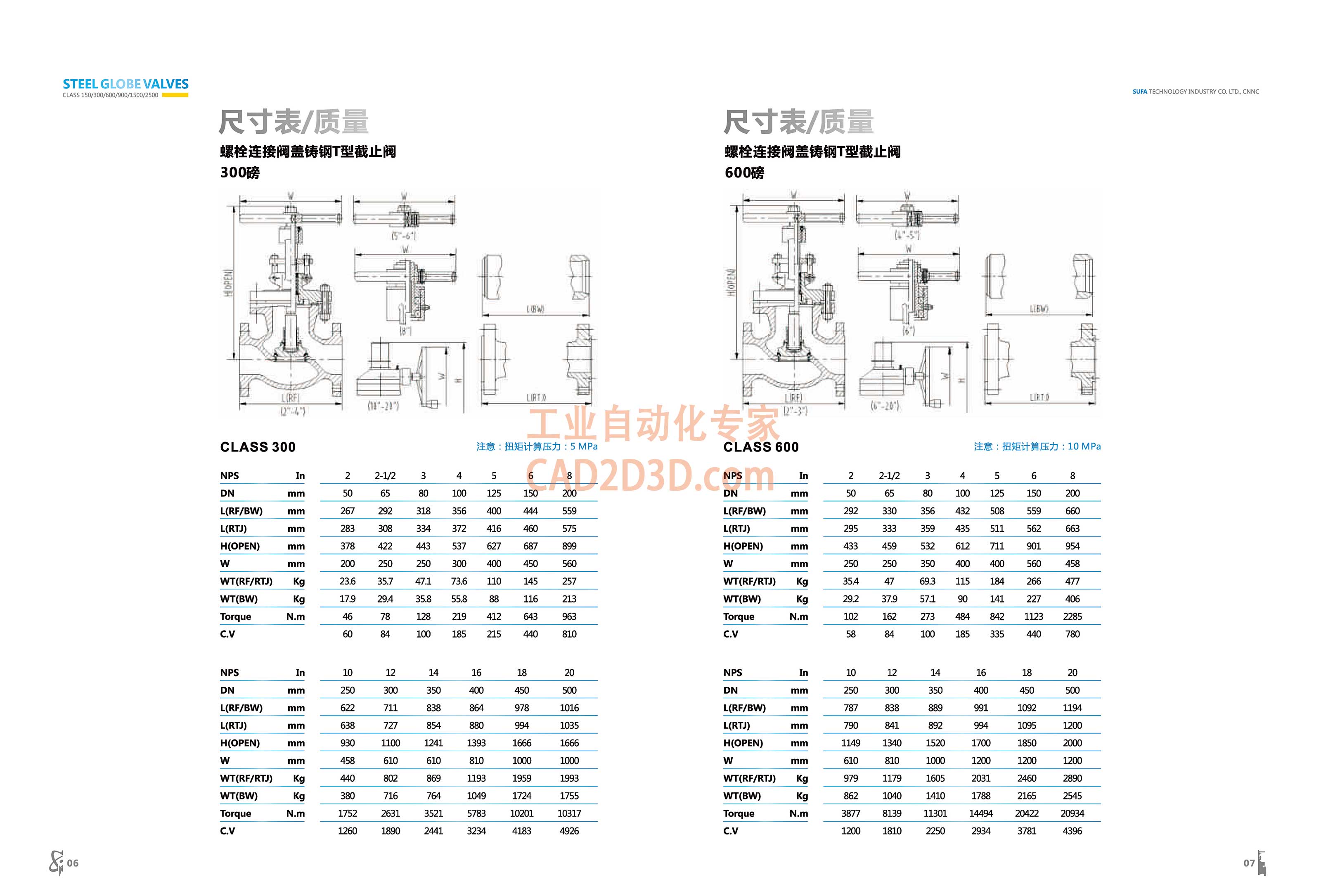

尺寸表/重量
STEEL GLOBE VALVES
CLASS 150/300/600/900/1500/2500 s
尺寸 表 尺寸 表 /
螺栓 连接 闪 盖 铸 钢 T 型 截止 阀 螺栓 连接 阀 盖 铸 钢 T 型 截止 阀
300 磅 600 磅
W
==
LIRTH
CLASS 300 注意 : 担 失 计算 压力 : 5 MPa CLASS 600 注意 : 所 矩 计算 压力 : 10 MPa
NPS In 2 2-1/2 3 4 5 6 8 | NPS In 2 2-1/2 3 4 5 6 8
DN mm 50 65 80 100 125 150 200 "~ DN mm 50 65 80 100 125 150 200
L(RF/BW) mm 267 292 318 356 400 444 559 L(RF/BW) mm 292 330 356 432 508 559 660
L(RT)) mm 283 308 334 372 416 460 575 L(RT)) mm 295 333 359 435 511 562 663
H(OPEN) mm 378 422 443 537 627 687 899 H(OPEN) mm 433 459 532 612 711 901 954
w mm 200 250 250 300 400 450 560 w mm 250 250 350 400 400 560 458
WT(RF/RTJ) Kg 236 357 471 736 110 145 257 WT(RF/RTJ) Kg 354 47 693 115 184 266 477
WT(BW) Kg 179 294 358 558 88 116 213 WT(BW) Kg 292 379 57.1 90 141 227 406
Torque N.m 46 78 128 219 412 643 963 Torque N.m 102 162 273 484 842 1123 2285
C.V 60 84 100 185 215 440 810 C.V 58 84 100 185 335 440 780
NPS In 10 12 14 16 18 20 NPS In 10 12 14 16 18 20
DN mm 250 300 350 400 450 500 DN mm 250 300 350 400 450 500
L(RF/BW) mm 622 711 838 864 978 1016 L(RF/BW) mm 787 838 889 991 1092 1194
L(RT)) mm 638 727 854 880 9% 1035 L(RT)) mm 790 841 892 . 9%4 1095 1200
H(OPEN) mm 930 1100 1241 1393 1666 1666 H(OPEN) mm 1149 1340 1520 1700 1850 2000
w mm 458 610 610 810 1000 1000 w mm 610 810 1000 1200 1200 1200
WT(RF/RTJ) Kg 440 802 869 1193 1959 1993 WT(RF/RTJ) Kg 979 1179 1605 2031 2460 2890
WT(BW) Kg 380 716 764 1049 1724 1755 WT(BW) Kg 862 1040 1410 1788 2165 2545
Torque N.m 1752 2631 3521 5783 10201 10317 Torque N.m 3877 8139 11301 14494 20422 20934
C.V 1260 1890 2441 3234 4183 4926 C.V 1200 1810 2250 2934 3781 43%
SUFA TECHNOLOGY INDUSTRY CO. LTD, CNNC
