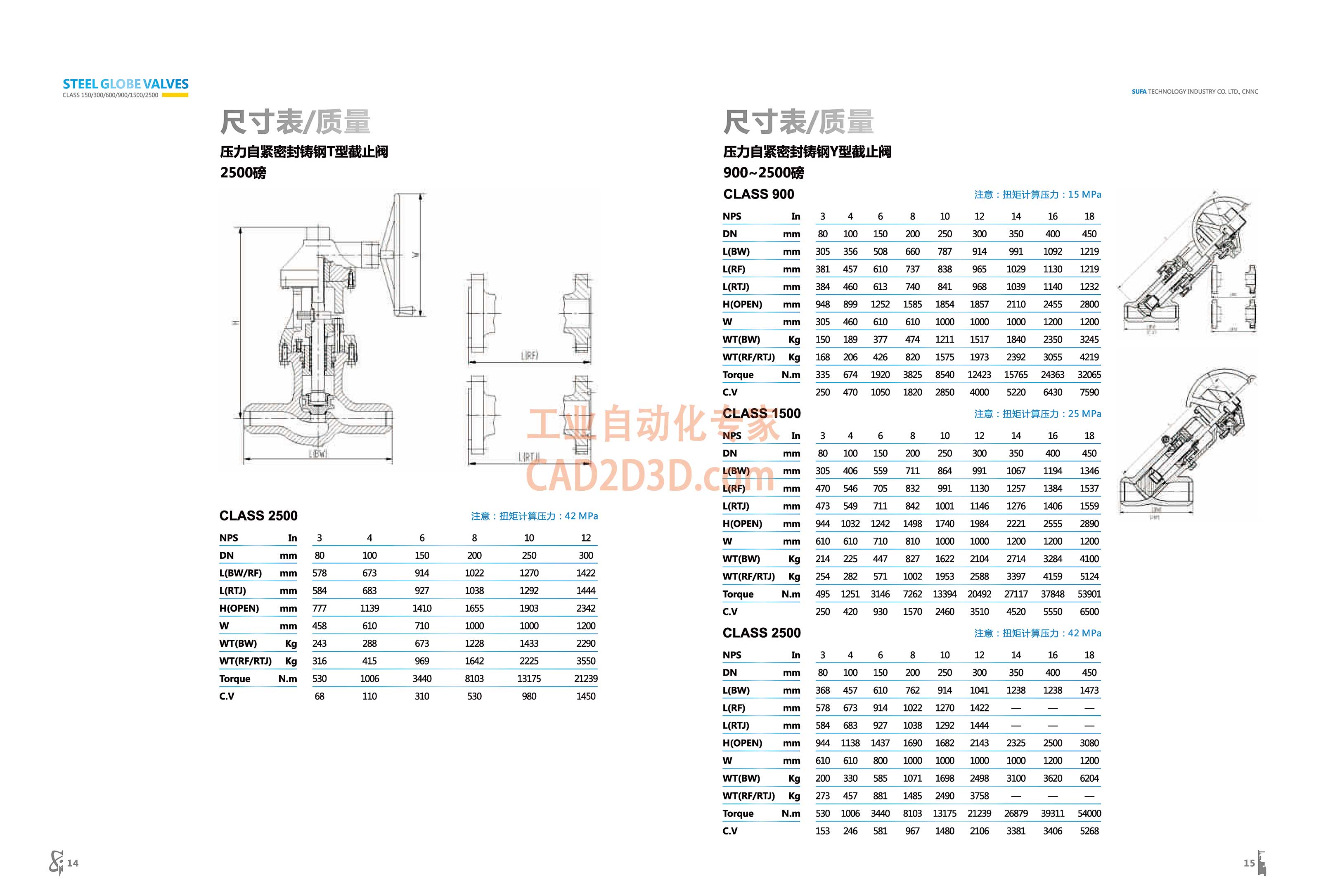

STEEL GLOBE VALVES CLASS 150/300/600/900/1500/2500 s 尽 十 表 / 压力 自 紧密 封 铸 钢 T 型 截止 阀 o 250085 LT L 一 一 CLASS 2500 注意 : 扭矩 计算 压力 : 42 MPa NPS In 3 4 6 8 10 12 DN mm 80 100 150 200 250 300 L(BW/RF) mm 578 673 914 1022 1270 1422 L(RT)) mm 584 683 927 1038 1292 1444 H(OPEN) mm 777 1139 1410 1655 1903 2342 w mm 458 610 710 1000 1000 1200 WT(BW) Kg 243 288 673 1228 1433 2290 WT(RF/RTJ) Kg 316 415 969 1642 2225 3550 Torque N.m 530 1006 3440 8103 13175 21239 C.V 68 110 310 530 980 1450 gilti 尺寸 表 压力 自 紧 密封 铸 钢 Y 型 截止 阀 900~25007% CLASS 900 注意 : 扭矩 计算 压力 : 15 MPa NPS m 3 4 6 8 10 12 14 16 18 DN mm 8 100 150 200 250 300 350 40 450 L(BW) mm 305 356 508 660 787 914 991 1092 1219 L(RF) mm 381 457 610 737 838 95 1020 1130 1219 L(RTJ) mm 384 460 613 740 841 968 1039 1140 1232 H(OPEN) mm 948 899 1252 1585 1854 1857 2110 2455 2800 w mm 305 460 610 610 1000 1000 1000 1200 1200 WT(BW) Kg 150 189 377 474 1211 1517 1840 2350 3245 WT(RF/RTJ)) Kg 168 206 426 820 1575 1973 2392 3055 4219 Torque N.m 335 674 1920 3825 8540 12423 15765 24363 32065 CV 250 470 1050 1820 2850 4000 5220 6430 7590 CLASS 1500 注意 : 扭矩 计算 压力 : 25 MPa NPS mn 3 4 6 8 10 12 14 16 18 DN mm 8 100 150 200 250 300 350 40 450 LBW) ~ mm 305 406 55 711 84 991 1067 1194 1346 L(RF) mm 470 546 705 832 991 1130 1257 1384 1537 L(RT)) mm 473 549 711 842 1001 1146 1276 1406 1559 H(OPEN) ”mm 944 1032 1242 1498 1740 1984 2221 2555 2890 WwW mm 610 610 710 810 1000 1000 1200 1200 1200 WT(BW) Kg 214 225 447 827 1622 2104 2714 3284 4100 WT(RF/RT)) Kg 254 282 571 1002 1953 2588 3397 4159 5124 Torque N.m 495 1251 3146 7262 13304 20492 27117 37848 53901 CV 250 420 930 1570 2460 3510 4520 5550 6500 CLASS 2500 注意 : 扭矩 计算 压力 : 42 MPa NPS m 3 4 6 8 10 12 14 16 18 DN mm 8 100 150 200 250 300 350 40 450 L(BW) mm 368 457 610 762 914 1041 1238 1238 1473 L(RF) mm 578 673 914 1022 1270 142 一 — — L(RTJ) mm 584 683 927 1038 1292 1444 — = — H(OPEN) ”mm 944 1138 1437 1690 1682 2143 2325 2500 3080 w mm 610 610 80 1000 1000 1000 1000 1200 1200 WT(BW) Kg 200 330 585 1071 1698 2498 3100 3620 6204 WT(RF/RTJ) Kg 273 457 881 1485 2490 3758 — 一 一 Torque N.m 530 1006 3440 8103 13175 21239 26879 39311 54000 cv 153 246 581 97 1480 2106 3381 3406 5268 SUFA TECHNOLOGY INDUSTRY CO. LTD, CNNC o
