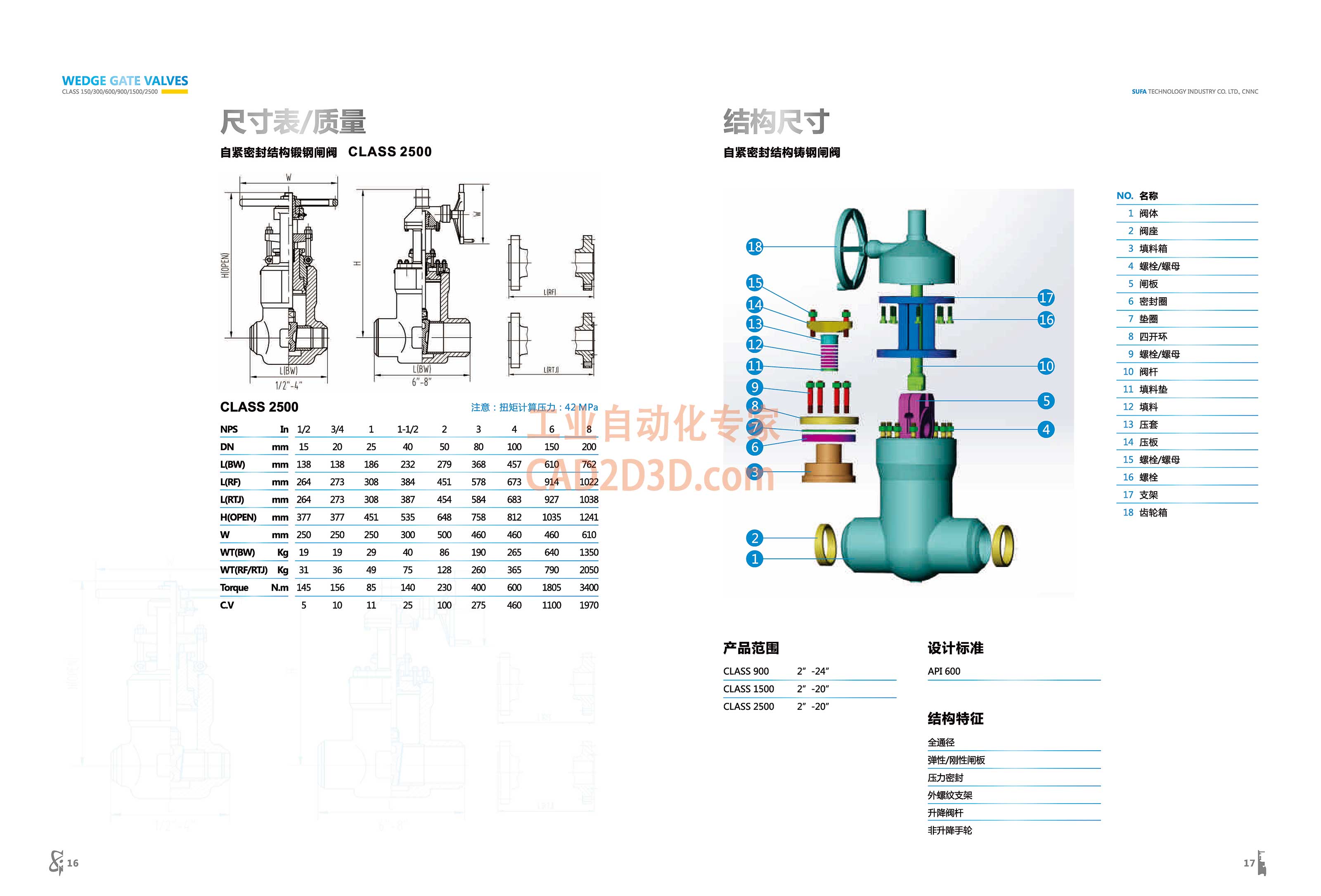

尺寸表/重量
WEDGE GATE VALVES
CLASS 150/300/600/900/1500/2500 s
尺寸 表 / 质 量
自 紧密 封 结构 银 钢 闸阀 “CLASS 2500
LIRE)
LIRTY
CLASS 2500 注意 : 扭矩 计算 压力 , : 42MpPa )
I
NPS ml 34 1 112 2 3 4 6 15 |
DN mm 15 20 25 40 50 8 100 150 200
LBW) mm 138 138 18 232 279 368 457 = 610 762
LRP) mm 264 273 308 384 451 578 673 914 1022
L(RT) mm 264 273 308 387 454 584 683 927 1038
HOPEN) mm 377 377 451 535 648 758 812 1035 1241
w mm 250 250 250 300 500 460 460 460 610
WT(BW) Kg 19 19 29 40 86 190 265 640 1350
WT(RF/RT)) Kg 31 36 49 75 128 260 365 790 2050
Torque Nm 145 156 85 140 230 400 600 1805 3400
CV 5 10 11 25 100 275 460 1100 1970
=1
自 紧密 封 结构 铸 钢 闸阀
产品 范围
CLASS 900
T
2 24"
设计 标准
API 600
CLASS 1500
CLASS 2500
2" 20"
2" 20"
结构 特征
全 通 径
弹性 /刚性 闸 板
压力 密封
外 螺纹 支架
升降 阀 杆
非 升 降 手 轮
SUFA TECHNOLOGY INDUSTRY CO. LTD, CNNC
14 压板
15 iRe/iBE
16 螺栓
17 支架
18 齿轮 箱
