尺寸表/重量
WEDGE GATE VALVES
CLASS 150/300/600/900/1500/2500 s

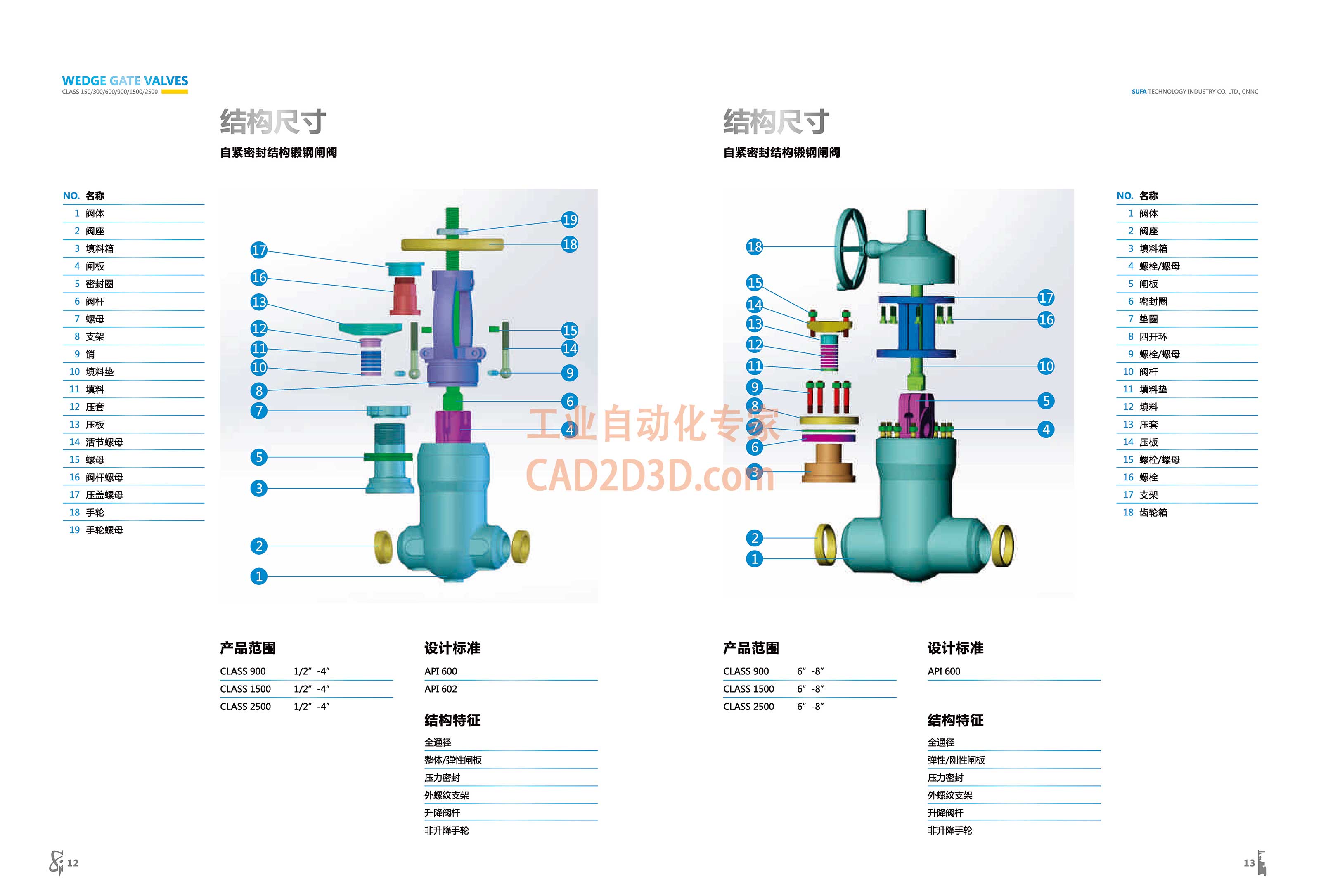

结构 尺寸
自 紧密 封 结构 锻 钢 闸阀
NO. 名 称
1 Wtk
2 [REE
3 填料 箱
4 闸 板
5 密封 图
6 W
7 螺母
8 支架
9 销
10 填料 垫
11 填料
12 压 套
13 压板
14 活 节 螺 母
15 螺母
16 阀 杆 螺母
17 压 盖 螺 母
18 手 轮
19 手 轮 螺母
产品 范围
CLASS 900 172" -4"
设计 标准
API 600
自 紧密 封 结构 锻 钢 闸阀
CAD2D3D. comfll
2
产品 范围
CLASS 900 6" -8"
CLASS 1500 172" -4"
CLASS 2500 1/2" -4"
API 602
结构 特征
全 通 径
整体 /弹性 闸 板
压力 密封
外 螺纹 支架
升降 闪 杆
非 升 降 手 轮
SUFA TECHNOLOGY INDUSTRY CO. LTD, CNNC
8 四 开 环
9 螺栓 /螺母
10 阅 杆
11 填料 垫
12 填料
13 压 套
14 压板
15 螺栓 /螺母
16 螺栓
17 支架
18 齿轮 箱
设计 标准
API 600
CLASS 1500 6" -8"
CLASS 2500 6" -8"
结构 特征
全 遂 径
弹性 /出 | 性 闸 板
压力 密封
多 支架
升降 阅 杆
非 升 降 手 轮
