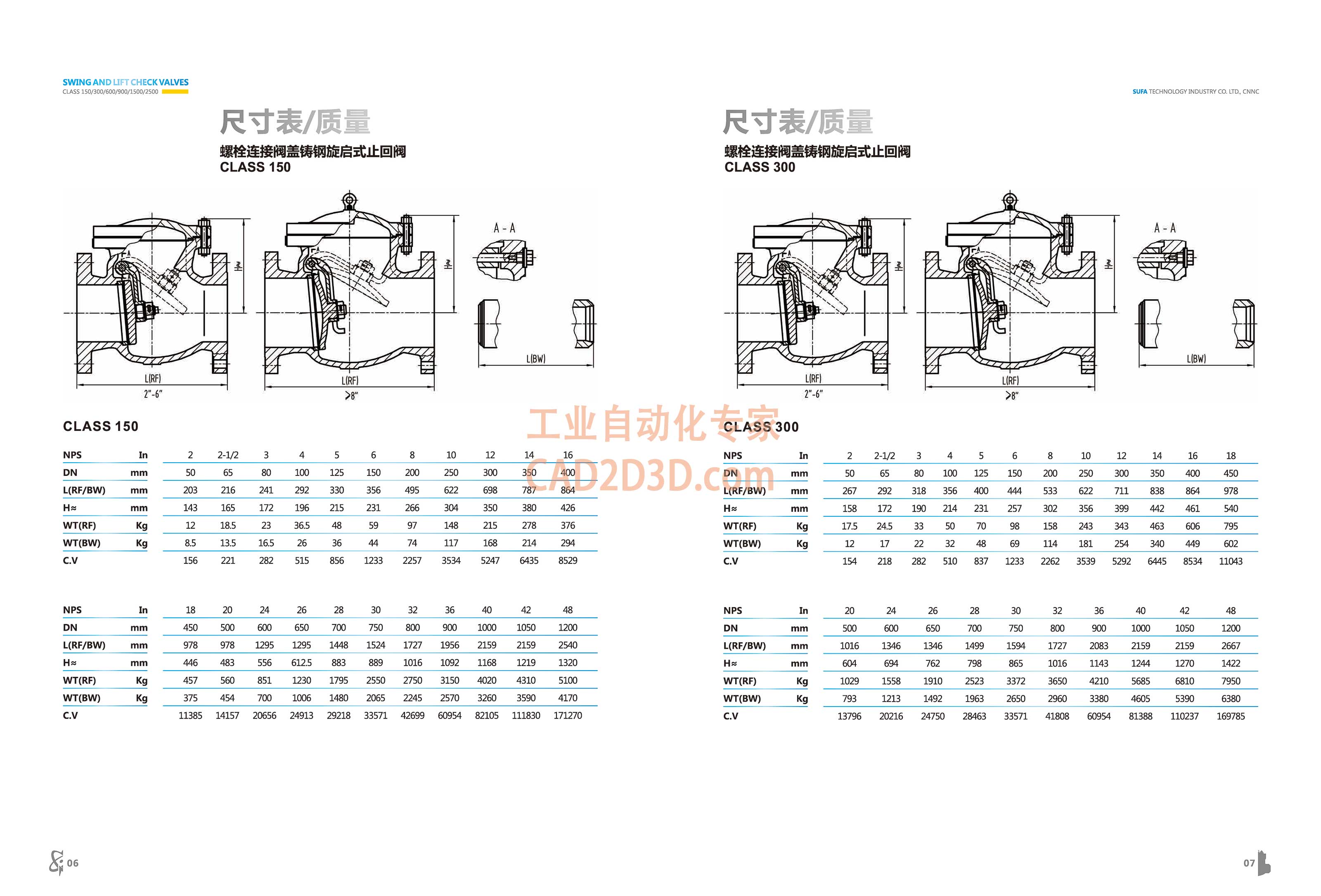

尺寸表/重量
SWING AND LIFT CHECK VALVES
CLASS 150/300/600/900/1500/2500 s
ST
<3
7
===
SN
螺栓 连接 阀 盖 铸 钢 旋 启 式 止 回 阀
CLASS 150
26"
CLASS 150
NPS In 2 2-1/2 3 4 5 6 8 10 12 14 16
DN mm 50 65 80 100 125 150 200 250 300 350 400
L(RF/BW) mm 203 216 241 292 330 356 495 622 698 787 864
H= mm 143 165 172 196 215 231 266 304 350 380 426
WT(RF) Kg 12 185 23 36.5 48 59 97 148 215 278 376
WT(BW) Kg 85 135 165 26 36 44 74 117 168 214 294
C.V 156 221 282 515 856 1233 2257 3534 5247 6435 8529
NPS In 18 20 24 26 28 30 32 36 40 42 48
DN mm 450 500 600 650 700 750 800 900 1000 1050 1200
L(RF/BW) mm 978 978 1295 1295 1448 1524 1727 1956 2159 2159 2540
H= mm 446 483 556 6125 883 889 1016 1092 1168 1219 1320
WT(RF) Kg 457 560 851 1230 1795 2550 2750 3150 4020 4310 5100
WT(BW) Kg 375 454 700 1006 1480 2065 2245 2570 3260 3590 4170
C.V 11385 14157 20656 24913 29218 33571 42699 60954 82105 111830 171270
giOG
R
IR e R =t LY
CLASS 300
SUFA TECHNOLOGY INDUSTRY CO. LTD, CNNC
CLASS 300
NPS In 2 2-1/2 3 4 5 6 8 10 12 14 16 18
DN 2 mm 50 65 80 100 125 150 200 250 300 350 400 450
L(RF/BW) mm 267 292 318 356 400 444 533 622 711 838 864 978
H= mm 158 172 19 214 231 257 302 356 399 442 461 540
WT(RF) Kg 175 245 33 50 70 98 158 243 343 463 606 795
WT(BW) Kg 12 17 22 32 48 69 114 181 254 340 449 602
C.V 154 218 282 510 837 1233 2262 3539 5292 6445 8534 11043
NPS In 20 24 26 28 30 32 36 40 42 48
DN mm 500 600 650 700 750 800 900 1000 1050 1200
L(RF/BW) mm 1016 1346 1346 1499 1594 1727 2083 2159 2159 2667
H= mm 604 694 762 798 865 1016 1143 1244 1270 1422
WT(RF) Kg 1029 1558 1910 2523 3372 3650 4210 5685 6810 7950
WT(BW) Kg 793 1213 1492 1963 2650 2960 3380 4605 5390 6380
C.V 13796 ”20216 ”24750 28463 33571 41808 60954 81388 110237 169785
