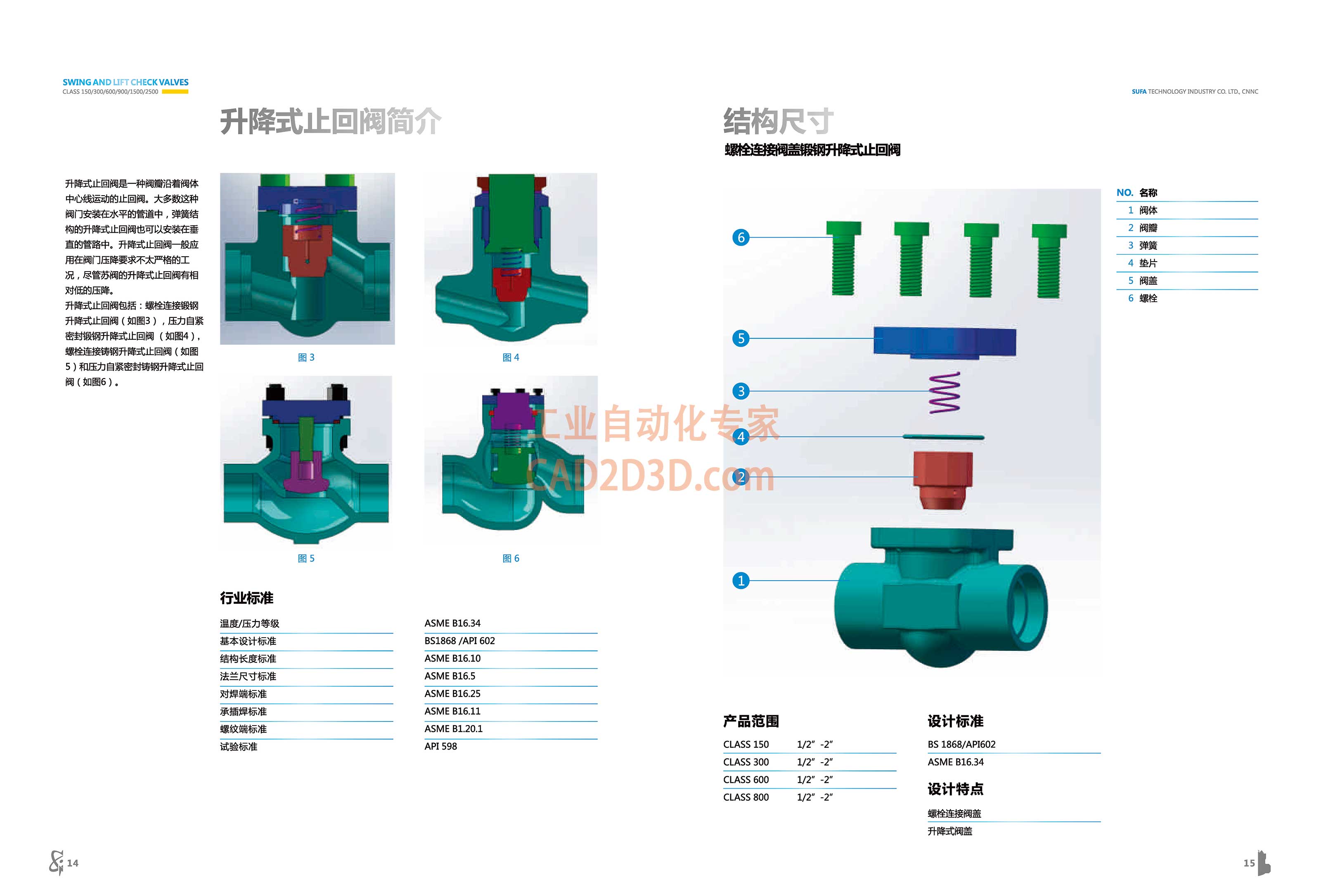

升降式止回阀简介 结构尺寸
SWING AND LIFT CHECK VALVES
CLASS 150/300/600/900/1500/2500 s
FHg L ERR— R ER
中 心 线 运动 的 止 回 阅 。 大 多 数 这 种
阀门 安装 在 水 平 的 管道 中 ， 弹 筑 结
构 的 升降 式 止 回 阀 也 可 以 安装 在 垂
直 的 管 路 中 。 升 降 式 止 回 阀 一 般 应
用 在 阀门 压 降 要 求 不 太 严格 的 工
况 ， 尽 管 苏 阀 的 升降 式 止 回 闪 有 相
对 低 的 压 降 。
升降 式 止 回 阀 包括 : 螺栓 连接 锻 钢
升降 式 止 回 阀 ( 如 图 3 ) ， 压 力 自 紧
密封 铁 钢 升降 式 止 回 阀 〈 如 图 4 ) ，
螺栓 连接 铸 钢 升 降 式 止 回 阀 ( 如 图
5 ) 和 压力 自 紧密 封 铸 钢 升降 式 止 回
闪 (如 图 6 ) 。
升降 式 止 回 虑
行业 标准
温度 /压力 等 级 ASME B16.34
基本 设计 标准 BS1868 /API 602
结构 长 度 标准 ASME B16.10
法 兰 尺寸 标准 ASME B16.5
对 焊 端 标准 ASME B16.25
承 插 焊 标准 ASME B16.11
螺纹 端 标准 ASME B1.20.1
试验 标准 API 598
产品 范围 设计 标准
CLASS 150 172" -2" BS 1868/AP1602
CLASS 300 1/2" -2" ASME B16.34
CLASS 600 1/2" -2" Sy
CLASS 800 1/2" -2" 设计 特点
4
升降 式 闪 盖
SUFA TECHNOLOGY INDUSTRY CO. LTD, CNNC
NO. 名 称
1 Wk
2 R
3 弹簧
4 @R
5 W=
6 螺栓
"
