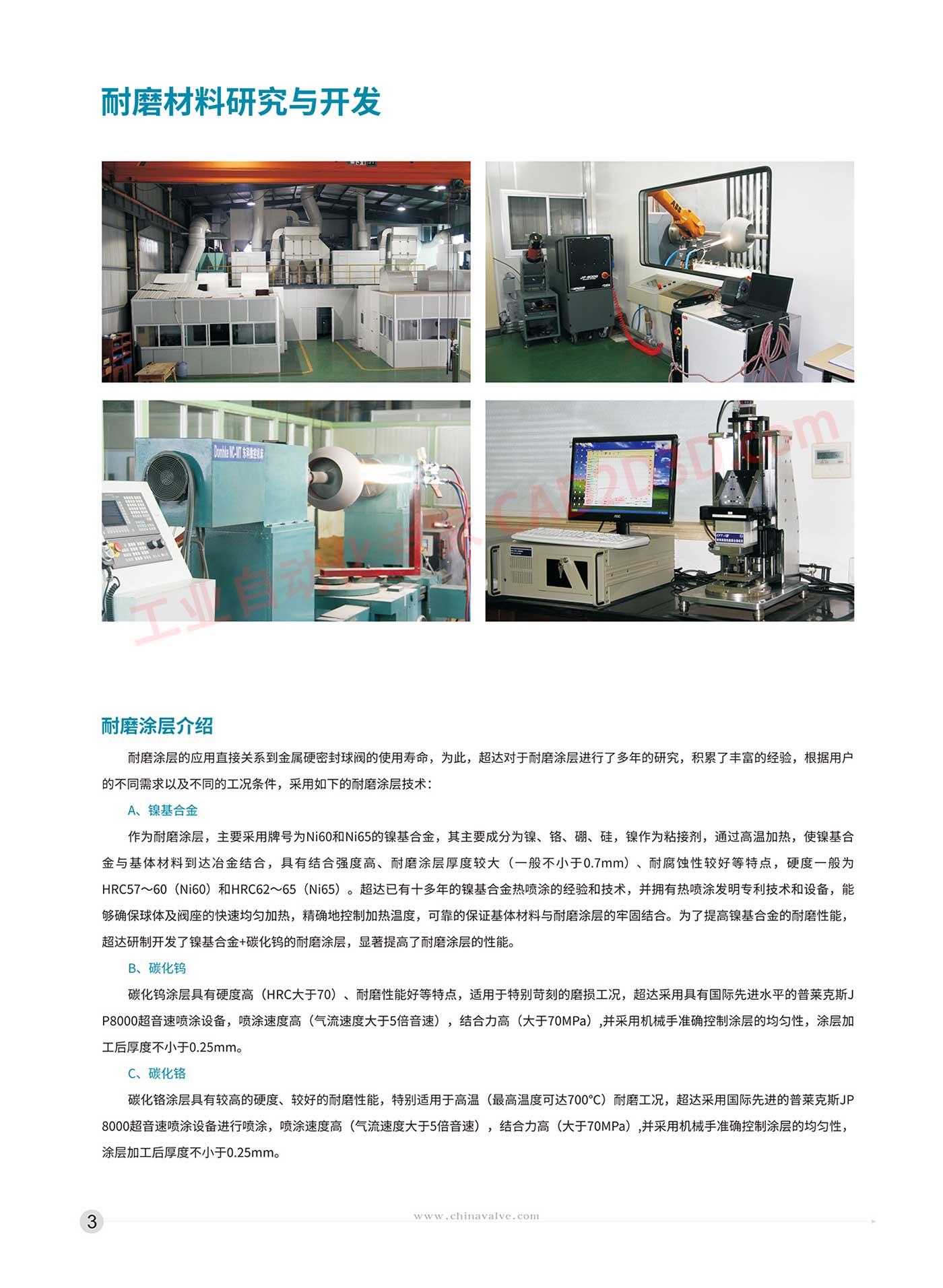

耐磨材料的研究与开发
耐 磨 材料 研究 与 开发
耐 磨 涂 层 介绍
耐 磨 涂 层 的 应 用 直接 关系 到 金属 硬 密封 球阀 的 使 用 寿命 ， 为 此 ， 超 达 对 于 耐 磨 涂 层 进行 了 多 年 的 研究 ， 积 累 了 丰富 的 经 验 ， 根 据 用 户
的 不 同 需求 以 及 不 同 的 工 况 条 件 ， 采 用 如 下 的 耐 磨 涂 层 技术 :
A、 镍 基 合 金
作为 耐 磨 涂 层 ， 主 要 采用 牌号 为 Ni60 和 Ni65 的 镍 基 合 金 ， 其 主要 成 分 为 镍 、 铬 、 硼 、 硅 ， 镍 作为 粘 接 剂 ， 通 过 高 温 加 热 ， 使 镍 基 合
金 与 基体 材料 到 达 冶 金 结合 ， 具 有 结合 强度 高 、 耐 磨 涂 层 厚 度 较 大 (一 般 不 小 于 0.7mm) 、 耐 腐蚀 性 较 好 等 特点 ， 硬 度 一 般 为
HRC57~ 人 60 (Ni60) 和 HRC62~ 人 65 (Ni65) 。 超 达 已 有 十 多 年 的 镍 基 合金 热 喷涂 的 经 验 和 技术 ， 并 拥有 热 喷涂 发 明 专利 技术 和 设备 ， 能
够 确保 球体 及 阀 座 的 快速 均匀 加 热 ， 精 确 地 控制 加 热 温 度 ， 可 靠 的 保证 基体 材料 与 耐 磨 涂 层 的 牢固 结合 。 为 了 提高 镍 基 合 金 的 耐 度 性 能 ，
超 达 研制 开发 了 镍 基 合 金 + 碳 化 钨 的 耐 磨 涂 层 ， 显 著 提高 了 耐 磨 涂 层 的 性 能 。
B、 碳 化 钨
碳化 钨 涂 层 具 有 硬度 高 (HRC 大 于 70) 、 耐 磨 性 能 好 等 特点 ， 适 用 于 特别 苛刻 的 磨损 工 况 ， 超 达 采 用 具有 国际 先进 水 平 的 普 莱克 斯
P8000 超 音速 喷涂 设备 ， 喷 涂 速度 高 (气流 速度 大 于 5 倍 音速 ) ， 结 合力 高 (大 于 70MPa) ,并 采用 机 械 手 准确 控制 涂 层 的 均匀 性 ， 涂 层 加
工 后 厚度 不 小 于 0.25mm。
C、 碳 化 铬
碳化 铬 涂 层 具有 较 高 的 硬度 、 较 好 的 耐 磨 性 能 ， 特 别 适用 于 高 温 (最 高 温度 可 达 700*C) 耐 磨 工 况 ， 超 达 采 用 国际 先进 的 普 莱克 斯 JP
8000 超 音速 喷涂 设备 进行 喷涂 ， 喷 涂 速度 高 〈 气 流速 度 大 于 5 倍 音速 ) ， 结 合力 高 (大 于 70MPa) ,并 采用 机 械 手 准确 控制 涂 层 的 均匀 性 ，
涂 层 加 工 后 厚度 不 小 于 0.25mm。
