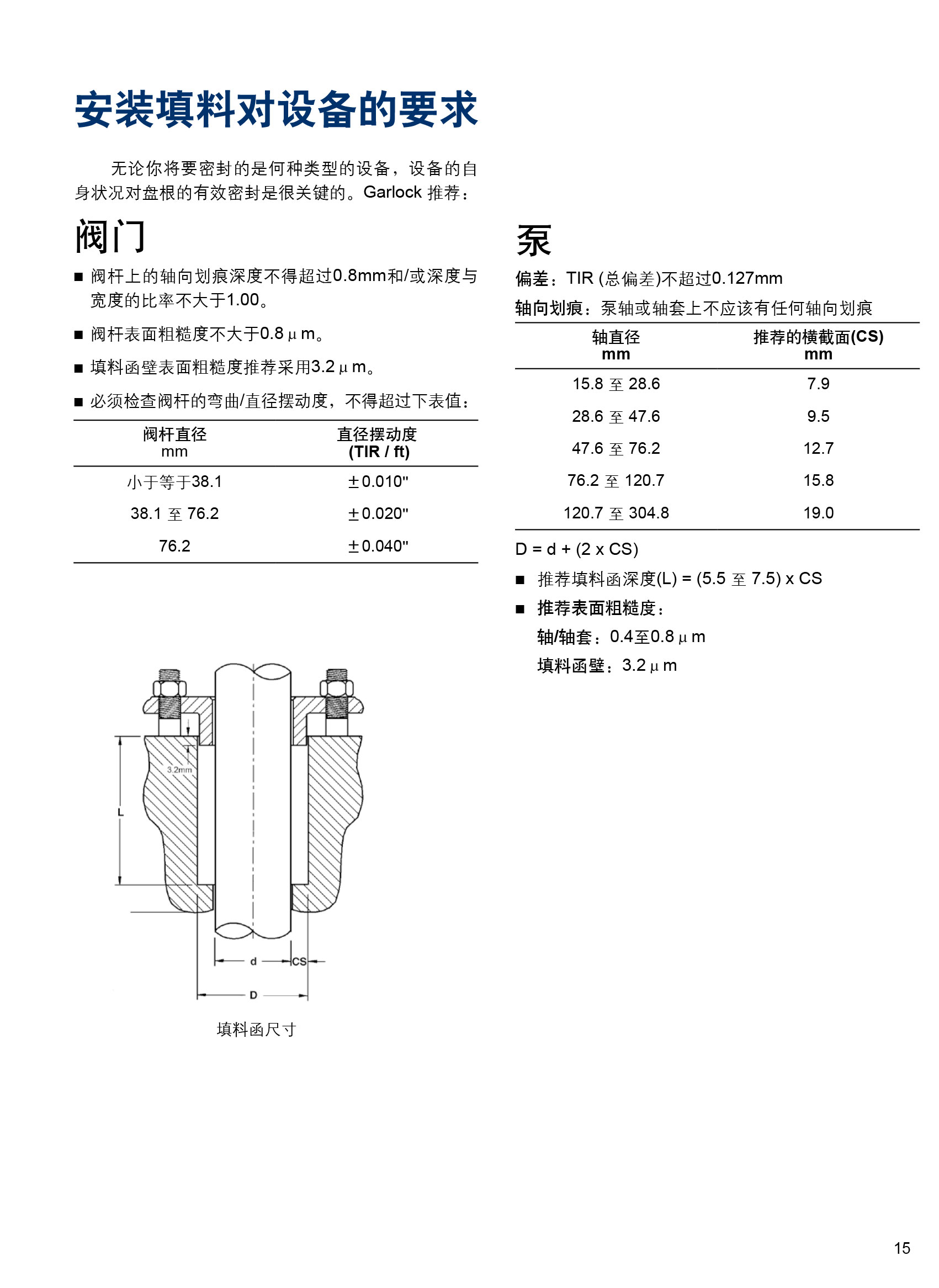

安装填料对设备的要求无论你将要密封的是何种类型的设备，设备的身状况对盘根的有效密封是很关键的。Garlock 推荐 :阀门里阀杆上的轴向划痕深度不得超过 0.8mm 和 /或深度与宽度的比率不大于 1.00。和阀杆表面粗糙度不大于 0.8 um。和填料函壁表面粗糙度推荐采用 3.2um。昌必须检查阀杆的弯曲 /直径摆动度，不得超过下表值 : 阀杆直径直径摆动度mm (TIR /他 )小于等于 38.1 土 0.010"38.1 至 76.2 土 0.020"76.2 +0.040" R偏差， TIR (总偏差 ) 不超过 0.127mm轴向划痕 : 和泵轴或轴套上不应该有任何轴向划痕轴直径推荐的横截面 (CS)mm mm15.8 至 28.6 7.928.6 至 47.6 9.547.6 至 76.2 12.776.2 至 120.7 15.8120.7 至 304.8 19.0D=d+(2xCS)m 推荐填料函深度 (L) = (5.5 至 7.5) x CS@ 推荐表面粗糙度 :轴 / 轴套，0.4 至 0.8 um填料函壁 :3.2 um
