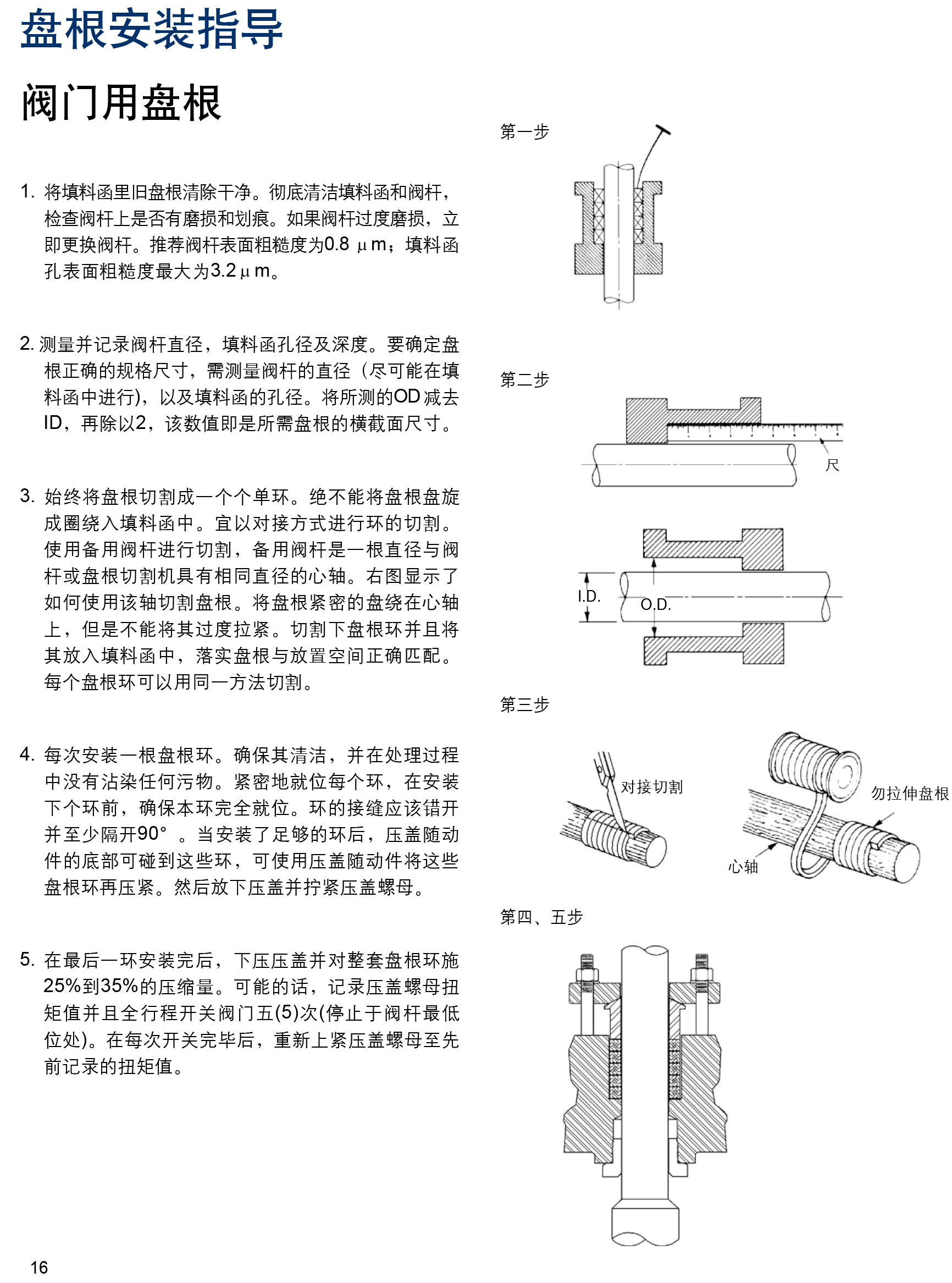

盘根安装指导阀门用盘根1. 将填料函里旧盘根清除干净。彻底清洁填料函和阀杆，检查闪杆上是否有磨损和划痕。如果阀杆过度磨损，立即更换阅杆。推荐阅杆表面粗糙度为 0.8 im，填料函孔表面粗糙度最大为 3.2um。 PS 2. 测量并记录阀杆直径，填料函孔径及深度。要确定盘根正确的规格尺寸，需测量阀杆的直径 〈 尽可能在填料函中进行 )，以及填料函的孔径。将所测的 OD 减去ID，再除以 2，该数值即是所需盘根的横截面太寸。 3. 始终将盘根切割成一个个单环。绝不能将盘根盘旋成圈绕入填料函中。宜以对接方式进行环的切割。使用备用阀杆进行切割，备用阀杆是一根直径与阀杆或盘根切割机具有相同直径的心轴。右图显示了如何使用该轴切割盘根。将盘根紧密的盘绕在心轴上，但是不能将其过度拉紧。切割下盘根环并且将其放入填料函中，落实盘根与放置空间正确匹配。每个盘根环可以用同一方法切割。ok i o O 4. 每次安装一根盘根环。确保其清洁，并在处理过程中没有沾染任何污物。紧密地就位每个环，在安装下个环前，确保本环完全就位。环的接缝应该错开并至少隔开 90”。当安装了足够的环后，压盖随动件的底部可碰到这些环，可使用压盖随动件将这些 5. 在最后一环安装完后，下压压盖并对整套盘根环施25% 到 35% 的压缩量。可能的话，记录压盖螺母扭和珑值并且全行程开关阔门五 (5) 次 (停止于阀杆最低位处 )。在每次开关完毕后，重新上紧压盖螺母至先前记录的扭矩值。
