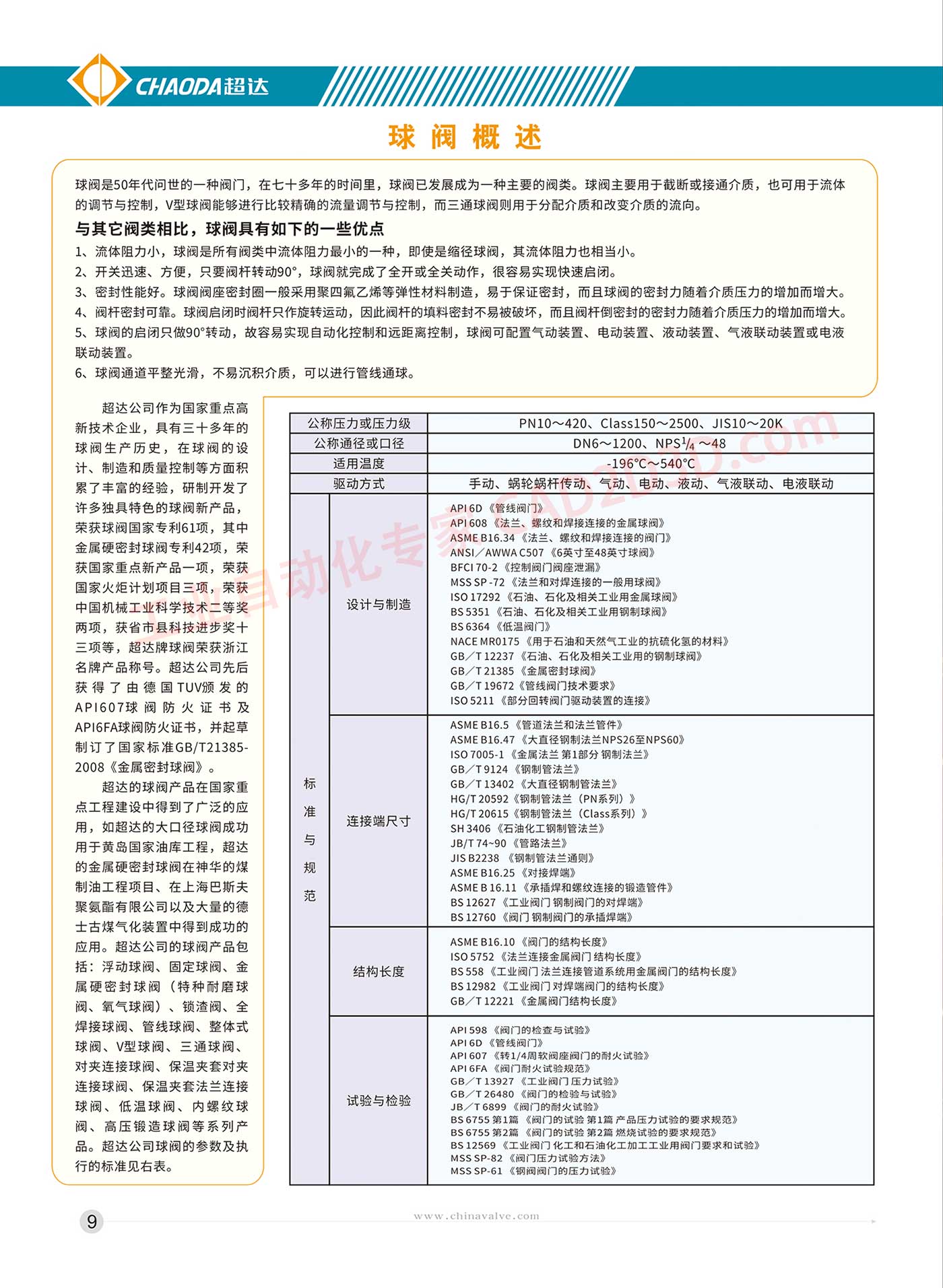

球阀概述
TS/ A
球阀 概述
球 闪 是 50 年 代 问 世 的 一 种 阀门 ， 在 七 十 多 年 的 时 间 里 ， 球 阀 已 发 展 成 为 一 种 主要 的 闪 类 。 球 阀 主 要 用 于 截断 或 接 通 介质 ， 也 可 用 于 流体
的 调节 与 控制 ，V 型 球阀 能 够 进行 比较 精确 的 流量 调节 与 控制 ， 而 三 通 球阀 则 用 于 分 配 介质 和 改变 介质 的 流向 。
与 其 它 阀 类 相 比 ， 球 阀 具有 如 下 的 一 些 优点
1、 流 体 阻力 小 ， 球 闪 是 所 有 闪 类 中 流体 阻力 最 小 的 一 种 ， 即 使 是 缩 径 球阀 ， 其 流体 阻力 也 相当 小 。
2、 开 关 迅速 、 方 便 ， 只 要 闪 杆 转动 90"， 球 阀 就 完成 了 全 开 或 全 关 动 作 ， 很 容易 实现 快速 启 闭 。
3、 密 封 性 能 好 。 球 阀 闪 座 密封 图 一 般 采 用 聚 四 氟 乙 烯 等 弹性 材料 制造 ， 易 于 保证 密封 ， 而 且 球阀 的 密封 力 随 着 介质 压力 的 增加 而 增 大 。
4、 阀 杆 密封 可 靠 。 球 阀 启 闭 时 间 杆 只 作 旋转 运动 ， 因 此 阀 杆 的 填料 密封 不 易 被 破坏 ， 而 且 闪 杆 倒 密封 的 密封 力 随 着 介质 压力 的 增加 而 增 大 。
5、 了 球阀 的 启 闭 只 做 90? 转 动 ， 故 容易 实现 自动 化 控制 和 远 距离 控制 ， 球 阀 可 配置 气动 装置 、 电 动 装置 、 液 动 装置 、 气 液 联 动 装置 或 电 液
联动 装置 。
6、 球 阀 通 道 平 整 光滑 ， 不 易 沉积 介质 ， 可 以 进行 管线 通 球 。
超 达 公司 作为 国家 重点 高
新 技术 企业 ， 具 有 三 十 多 年 的
球 赣 生产 历史 ， 在 球阀 的 设
计 、 制 造 和 质量 控制 等 方面 积
累 了 丰富 的 经 验 ， 研 制 开发 了
许多 独 具 特 色 的 球阀 新 产品 ，
荣获 球 闪 国家 专利 61 项 ， 其 中
金属 硬 密封 球阀 专利 42 项 ， 荣
获 国家 重点 新 产品 一 项 ， 荣 获
国家 火炬 计划 项 目 三 项 ， 荣 获
中 国 机 械 工业 科学 技术 二 等 奖
两 项 ， 获 省 市 县 科技 进步 奖 十
三 项 等 ， 超 达 牌 球 闪 荣 获 浙江
名 牌 产品 称号 。 超 达 公司 先后
获得 了 由 德国 TUV 颁 发 的
AP1607 球 阀 防火 证 书 及
API6FA 球 痊 防 火 证 书 ， 并 起 草
制订 了 国家 标准 GB/T21385-
2008《 人 金属 密封 球阀 》。
超 达 的 球阀 产品 在 国家 重
点 工程 建设 中 得 到 了 广泛 的 应
用 ， 如 超 达 的 大 口径 球阀 成 功
用 于 黄 岛国 家 油库 工程 ， 超 达
的 金属 硬 密封 球 闪 在 神华 的 煤
制 油 工程 项 目 、 在 上 海 巴斯夫
聚氨酯 有 限 公司 以 及 大 量 的 德
士 古 煤气 化 装置 中 得 到 成 功 的
应 用 。 超 达 公司 的 球阀 产品 包
括 : 浮动 球阀 、 固 定 球阀 、 £
属 硬 密 封 球 阀 (特种 耐 磨 球
闪 、 氧 气球 阀 ) 、 锁 渣 阀 、 全
焊接 球阀 、 管 线 球 闪 、 整 体式
球 闪 、V 型 球阀 、 三 通 球阀、
对 夹 连接 球阀 、 保 温 夹 套 对 夹
连接 球阀 、 保 温 夹 套 法 兰 连接
球 闪 、 低 温 球 闪 、 内 螺纹 球
阀 、 高 压 锻 造 球阀 等 系列 产
品 。 超 达 公 司 球 闪 的 参数 及 执
行 的 标准 见 右 表 。
= J
公称 压力 或 压力 级 PN10~420. Class150~2500. JIS10~20K
公称 通 径 或 口径 DN6~1200. NPSY/, ~48
-196°C~540°C
手动 、 蜗 轮 蜗 杆 传动 、 气 动 、 电 动 、 液 动 、 气 液 联动 、 电 液 联动
设计 与 制造
AP16D 《管线 阀门 》
法 兰 、 螺 纹 和 焊接 连接 的 金属 球阀 》
ASME B16.34 《法 兰 、 螺 纹 和 焊接 连接 的 阀门 》
ANSIAAWWA C507 《6 英寸 至 48 英 寸 球 闽 》
BFCI70-2 《控制 闪 门 阔 座 池 漏 》
MSS SP -72 《法 兰 和 对 和 焊 连 接 的 一 般 用 球阀 》
1S0 17292 《石油 、 石 化 及 相关 工业 用 金属 球阀》
BS 5351 《石油 、 石 化 及 相关 工业 用 钢 制 球阀 》
BS 6364 《低温 阀门 》
NACE MR0175 《用 于 石油 和 天 然 气 工业 的 抗 硫化 氢 的 材料 》
GB~T12237 《石油 、 石 化 及 相关 工业 用 的 钢 制 球阀 》
GBT21385 《人 金属 密封 球阀 》
GB~T19672《 管 线 阀门 技术 要 求 》
1SO 5211 《部 分 回转 阀门 驱动 装置 的 连接 》
结构 长 度
GBT13402 《大 直径 钢 制 管 法 兰 》
HG/T 20592《 钢 制 管 法 兰 (PN 系列 ) 》
HG/T 20615《 钢 制 管 (Class 系列 ) 》
SH 3406 《石油 化 工 钢 制 管 法 兰 》
JB/T74~90 《 管 路 法 兰 》
JIS B2238 《 钢 制 管 法 兰 通则 》
ASME B16.25 《对 接 焊 端 》
ASMEB 16.11 《 承 插 焊 和 螺纹 连接 的 锻造 管件 》
BS 12627 《工业 阀门 钢 制 阀门 的 对 焊 端 》
BS 12760 《阀门 钢 制 阀门 的 承 插 焊 端 》
ASME B16.10 《 阀 门 的 结构 长 度 》
1S0 5752 《法 兰 连接 金属 阀门 结构 长 度 》
BS 558 《工业 阀门 法 兰 连接 管道 系统 用 金属 阀门 的 结构 长 度 》
BS 12982 《工业 阀门 对 焊 端 闽 门 的 结构 长 度 》
GBT12221 《金属 阀门 结构 长 度 》
试验 与 检验
AP1598 《阀门 的 检查 与 试验 》
AP16D 《管线 阀门 》
AP1607 《 转 1/4 周 软 阀 座 阀门 的 耐火 试验 》
API6FA 《阀门 耐火 试验 规范 》
GBT13927 《工业 阀门 压力 试验 》
GBT26480 《阀门 的 检验 与 试验 》
JBT6899 《阀门 的 耐火 试验 》
BS 6755 第 1 篇 《阀门 的 试验 第 1 篇 产品 压力 试验 的 要 求 规范 》
BS 6755 第 2 篇 《阀门 的 试验 第 2 篇 燃烧 试验 的 要 求 规范 》
BS 12569 《工业 阀门 化 工 和 石油 化 工 加 工 工业 用 阀门 要 求 和 试验 》
MSS SP-82 《 闽 门 压力 试验 方法 》
MSS SP-61 《 钢 阀 阀门 的 压力 试验 》
