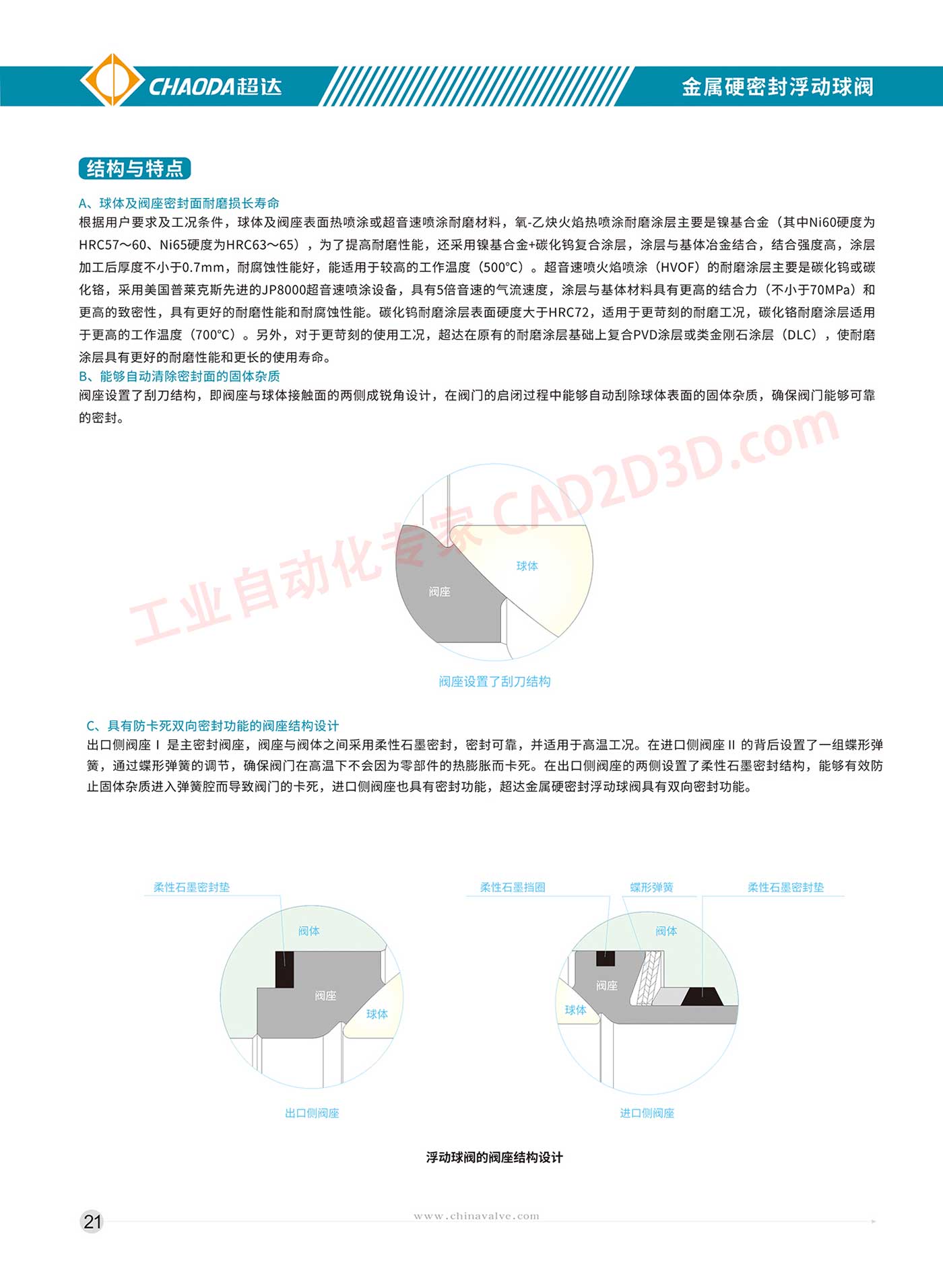

金属硬密封浮动球阀 结构与特点
T
A BREERAEEHERNERKS®
RIBAFERRINEN, RERBEXRBAVRRBERTURMEME, A-ZRAGAVRHEFREEEREGSE (HPNCORER
HRC57~~60、Ni65 硬 度 为 HRC63 信 65) ， 为 了 提高 耐 磨 性 能 ， 还 采用 镍 基 合 金 + 碳 化 钨 复合 涂 层 ， 涂 层 与 基体 冶金 结合 ， 结 合 强度 高 ， 涂 层
加 工 后 厚度 不 小 于 0.7mm， 耐 腐蚀 性 能 好 ， 能 适用 于 较 高 的 工作 温度 (500*C) 。 超 音速 喷 火焰 喷涂 〈(HVOF) 的 耐 磨 涂 层 主要 是 碳化 钨 或 碳
化 铬 ， 采 用 美国 普 莱克 斯 先进 的 JP8000 超 音速 喷涂 设备 ， 具 有 5 倍 音 速 的 气流 速度 ， 涂 层 与 基体 材料 具有 更 高 的 结合 力 〈 不 小 于 70MPa) 和
更 高 的 致密 性 ， 具 有 更 好 的 耐 磨 性 能 和 耐 腐蚀 性 能 。 碳 化 钨 耐 磨 涂 层 表面 硬度 大 于 HRC72， 适 用 于 更 苛刻 的 耐 磨 工 况 ， 碳 化 铬 耐 磨 涂 层 适用
于 更 高 的 工作 温度 (700*C) 。 另 外 ， 对 于 更 苛刻 的 使 用 工 况 ， 超 达 在 原 有 的 耐 磨 涂 层 基础 上 复合 PVD 涂 层 或 类 金刚 石 涂 层 〈DLC) ， 使 耐 麻
涂 层 具有 更 好 的 耐 磨 性 能 和 更 长 的 使 用 寿命 。
B、 能 够 自动 清除 密封 面 的 固体 杂质
阀 座 设置 了 刊 刀 结构 ， 即 阀 座 与 球体 接触 面 的 两 侧 成 锐角 设计 ， 在 阀门 的 启 闭 过 程 中 能 够 自动 乔 除 球体 表面 的 固体 杂质 ， 确 保 阔 门 能 够 可 靠
的 密封 。
闪 座 设置 了 刮刀 结构
C、 具 有 防 卡 死 双 向 密封 功能 的 阀 座 结构 设计
HAMRE | 是 主 密封 闵 座 ， 阀 座 与 阀 体 之 间 采 用 和 柔性 石墨 密封 ， 密 封 可 靠 ， 并 适用 于 高 温 工 况 。 在 进口 侧 阀 座 1 的 背后 设置 了 一 组 蝶 形 弹
往 ， 通 过 蝶 形 弹簧 的 调节 ， 确 保 阀 门 在 高 温 下 不 会 因为 零 部 件 的 热膨胀 而 卡 死 。 在 出 口 侧 阀 座 的 两 侧 设置 了 柔性 石墨 密封 结构 ， 能 够 有 效 防
止 固体 杂质 进入 弹簧 腔 而 导致 阀门 的 卡 死 ， 进 口 侧 阀 座 也 具有 密封 功能 ， 超 达 金 属 硬 密封 浮动 球阀 具有 双向 密封 功能 。
柔性 石墨 密封 执 柔性 石墨 挡 轿
R
浮动 球阀 的 阀 座 结构 设计
