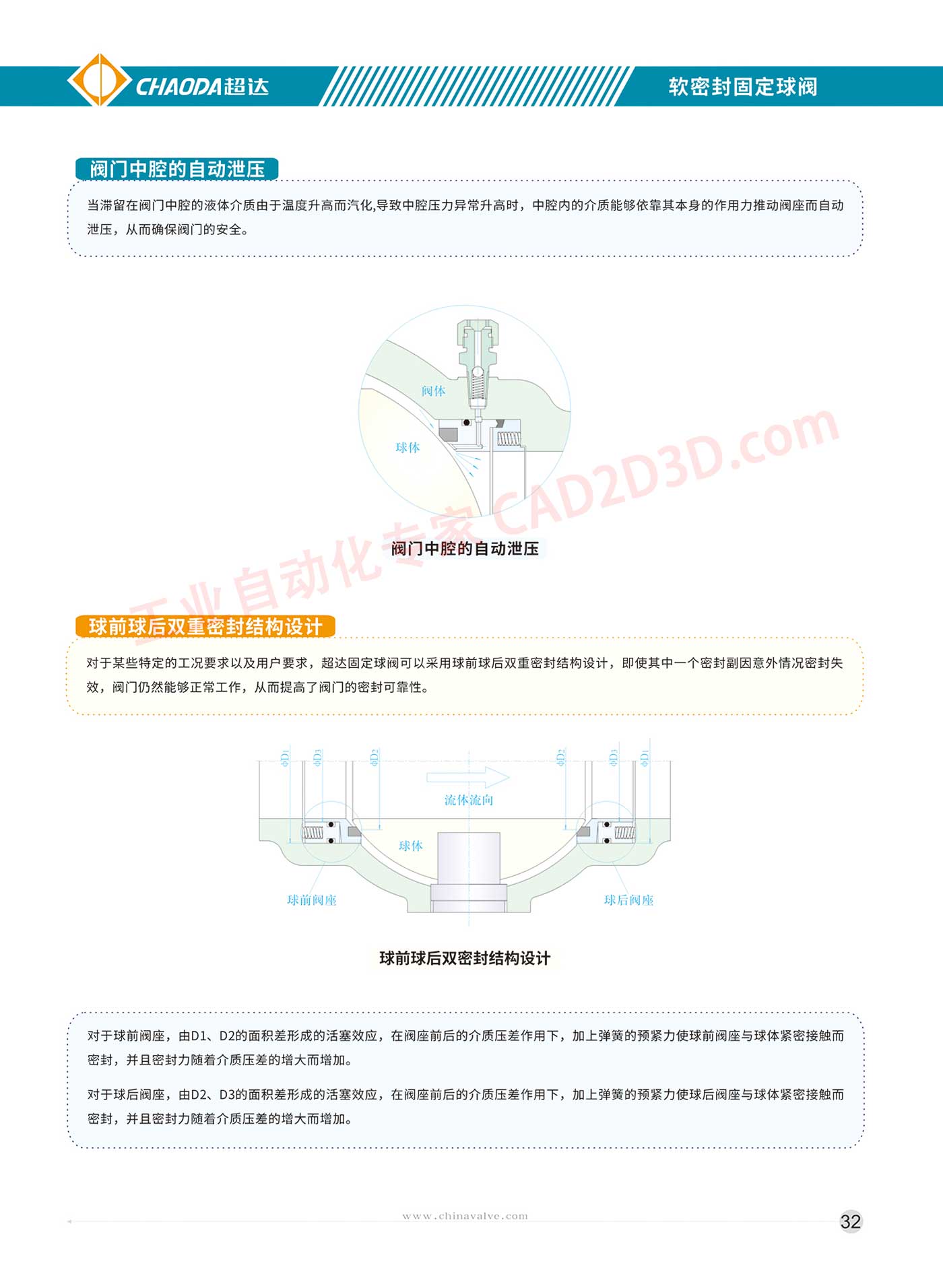

软密封固定球阀 阀门中腔的自动泄压
TS
当 滞 留 在 阀门 中 腔 的 液体 介质 由 于 温度 升 高 而 汽化 ,导致 中 腔 压 力 异 常 升 高 时 ， 中 腔 内 的 介质 能 够 依靠 其 本 身 的 作用 力 推动 阀 座 而 自动
泄 压 ， 从 而 确保 阔 门 的 安全 。
阀门 中 腔 的 自动 泄 压
二 隐 企 环 生 后- 用 筷 蝴
对 于 某 些 特定 的 工 况 要 求 以 及 用 户 要 求 ， 超 达 固 定 球阀 可 以 采用 球 前 球 后 双重 密封 结构 设计 ， 即 使 其 中 一 个 密封 副 因 意外 情况 密封 失
效 ， 阀 门 仍然 能 够 正常 工作 ， 从 而 提高 了 阀门 的 密封 可 靠 性 。
TR e 1 1| BRI 4
球 前 球 后 双 密封 结构 设计
对 于 球 前 闪 座 ， 由 D1、D2 的 面积 差 形成 的 活塞 效应 ， 在 闪 座 前 后 的 介质 压 差 作 用 下 ， 加 上 弹簧 的 预 紧 力 使 球 前 闪 座 与 球体 紧密 接触 而
密封 ， 并 且 密封 力 随 着 介质 压 差 的 增 大 而 增加 。
对 于 球 后 闪 座 ， 由 D2、D3 的 面积 差 形成 的 活塞 效应 ， 在 闪 座 前 后 的 介质 压 差 作 用 下 ， 加 上 弹簧 的 预 紧 力 使 球 后 闪 座 与 球体 紧密 接触 而
密封 ， 并 且 密封 力 随 着 介质 压 差 的 增 大 而 增加 。
www . chinavalve. com 32
