金属硬密封固定球阀 结构与特点
K COZTTTTI

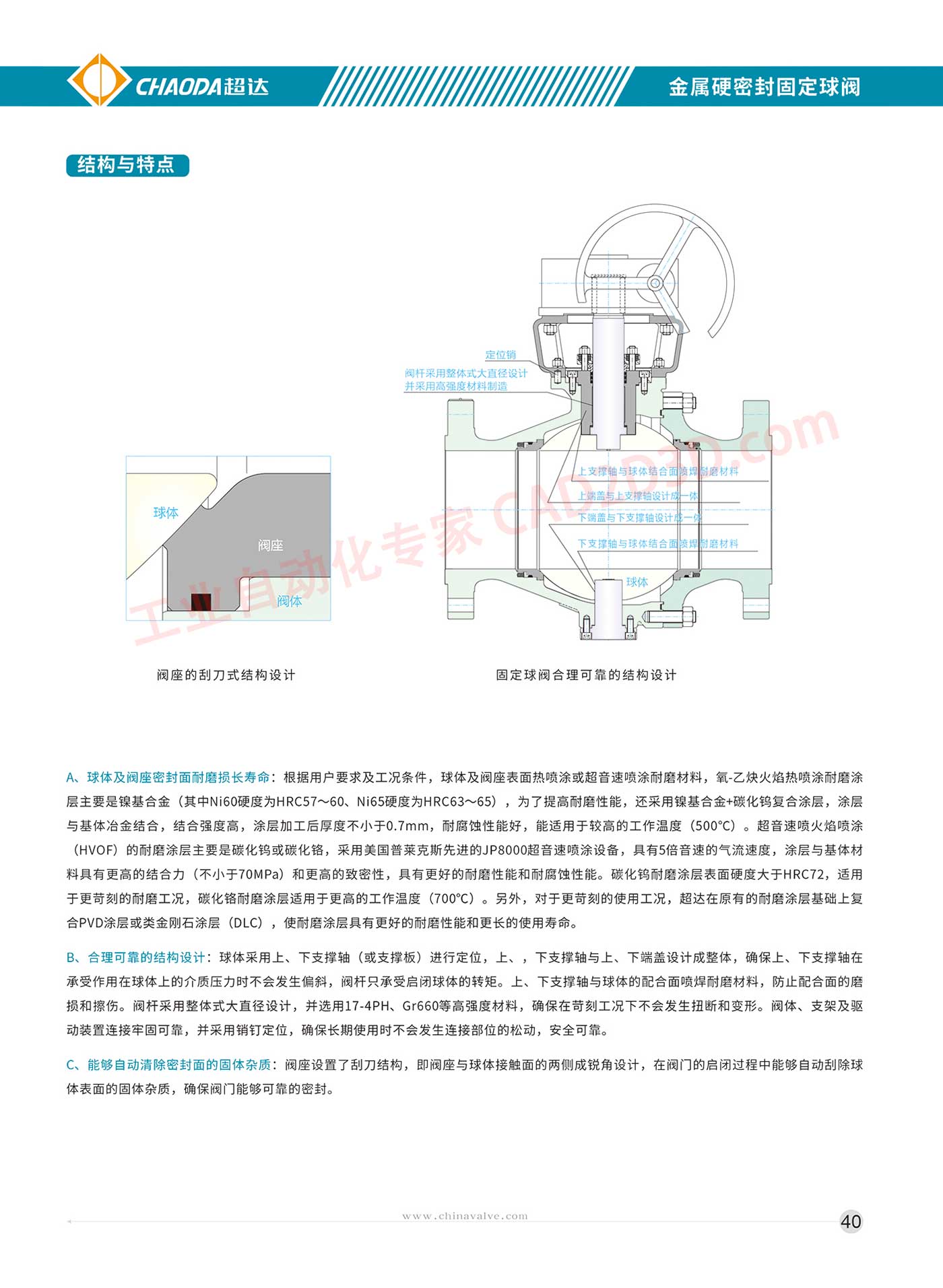

结构 与 特点
闪 座 的 刮刀 式 结构 设计 固定 球阀 合理 可 靠 的 结构 设计
A、 球 体 及 闪 座 密封 面 耐 磨损 长 寿命 : 根据 用 户 要 求 及 工 况 条 件 ， 球 体 及 阀 座 表面 热 喷涂 或 超 音速 喷涂 耐 诠 材料， 氧 - 乙 燃 火 焰 热 喷涂 耐 磨 涂
层 主要 是 镍 基 合金 其 中 Ni60 硬 度 为 HRC57~~60、Ni65 硬 度 为 HRC63 人 ~65) ， 为 了 提高 耐 磨 性 能 ， 还 采用 镍 基 合 金 + 碳 化 钨 复合 涂 层 ， 涂 层
与 基体 冶金 结合 ， 结 合 强度 高 ， 涂 层 加 工 后 厚度 不 小 于 0.7mm， 耐 腐蚀 性 能 好 ， 能 适用 于 较 高 的 工作 温度 (500*C) 。 超 音速 喷 火焰 喷涂
(HVOF) 的 耐 磨 涂 层 主要 是 碳化 钨 或 碳化 铬 ， 采 用 美国 普 莱克 斯 先进 的 JP8000 超 音速 喷涂 设备 ， 具 有 5 倍 音速 的 气流 速度 ， 涂 层 与 基体 材
料 具有 更 高 的 结合 力 〈 不 小 于 70MPa) 和 更 高 的 致密 性 ， 具 有 更 好 的 耐 磨 性 能 和 耐 腐蚀 性 能 。 碳 化 钨 耐 磨 涂 层 表面 硬度 大 于 HRC72， 适 用
于 更 苛刻 的 耐 磨 工 况 ， 碳 化 铬 耐 磨 涂 层 适 用 于 更 高 的 工作 温度 〈700*C) 。 另 外 ， 对 于 更 苛刻 的 使 用 工 况 ， 超 达 在 原 有 的 耐 磨 涂 层 基础 上 复
合 PVD 涂 层 或 类 金刚 石 涂 层 (DLC) ， 使 耐 磨 涂 层 具有 更 好 的 耐 磨 性 能 和 更 长 的 使 用 寿命 。
B、 合 理 可 靠 的 结构 设计 : 球体 采用 上 、 下 支撑 轴 (或 支撑 板 ) 进行 定位 ， 上 、， 下 支撑 轴 与 上 、 下 端 盖 设 计 成 整体 ， 确 保 上 、 下 支撑 轴 在
承受 作用 在 球体 上 的 介质 压力 时 不 会 发 生 偏 斜 ， 阀 杆 只 承受 启 闭 球体 的 转 矩 。 上 、 下 支撑 轴 与 球体 的 配合 面 喷 焊 耐 摩 材料 ， 防 止 配合 面 的 磨
损 和 控 伤 。 阀 杆 采 用 整体 式 大 直径 设计 ， 并 选用 17-4PH、Gr660 等 高 强度 材料 ， 确 保 在 苛刻 工 况 下 不 会 发 生 扭 断 和 变形 。 闪 体 、 支 架 及 驱
动 装置 连接 牢固 可 靠 ， 并 采用 销 钉 定位 ， 确 保 长 期 使 用 时 不 会 发 生 连 接 部 位 的 松动 ， 安 全 可 靠 。
C、 能 够 自动 清除 密封 面 的 固体 杂质 : 闪 座 设置 了 刮刀 结构 ， 即 阀 座 与 球体 接触 面 的 两 侧 成 锐角 设计 ， 在 阀门 的 启 闭 过 程 中 能 够 自动 乔 除 球
体 表 面 的 固体 杂质 ， 确 保 阔 门 能 够 可 靠 的 密封 。
