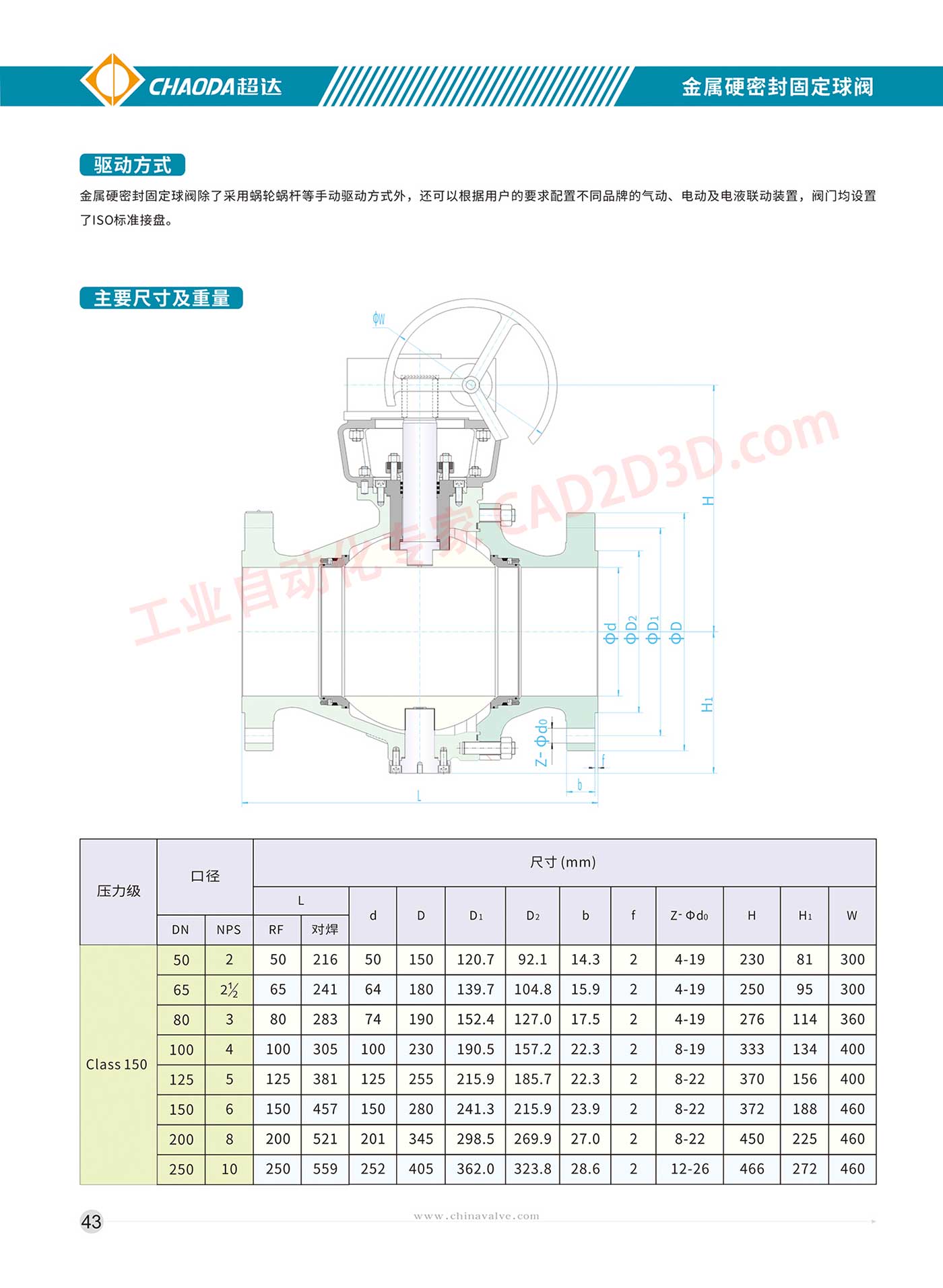

金属硬密封固定球阀 主要尺寸及重量
T
Lz
金属 硬 密 封 固定 球阀 除了 采用 蜗轮 蜗杆 等 手动 驱动 方式 外 ， 还 可 以 根据 用 户 的 要 求 配置 不 同 品牌 的 气动 、 电 动 及 电 液 联 动 装置 ， 阀 门 均 设置
了 ISO 标准 接盘 。
主要 尺寸 及 重量
b
|
T
1
尺寸 Imm)
口径
压力 级
d D D1 D2 b f Z- ddo H Hi W
DN NPS RF 对 焊
50 有 | 50 216 | 50 150 | 120.7 | 92.1 | 143 2! 4-19 230 81 300
65 IZZ 65 | 241 64 180 | 139.7 | 104.8 | 15.9 2. 4-19 250 | 95 300
80 3 80 | 283 | 74 | 190 | 152.4 | 127.0 | 17.5 2 4-19 276 | 54 360
100 4 100 | 305 | 100 | 230 | 190.5 | 157.2 | 22.3 2 8-19 333 |l34 400
Class 150 —
125 55 125 | 381 | 125 | 255 | 215.9 | 185.7 | 22.3 2 8-22 370 | 1s6 400
150 6 150 | 457 | 150 | 过 80 | 学 413 215.9| 23.9 2 8-22 372 |188 460
200 | 8 200 | 521 | 201 | 345 | 298.5 | 269.9 | 27.0 2 8-22 450 |225 460
250 10 250 | 559 | 252 | 405 | 362.0 | 323.8 | 28.6 2 12-26 466 |272 460
