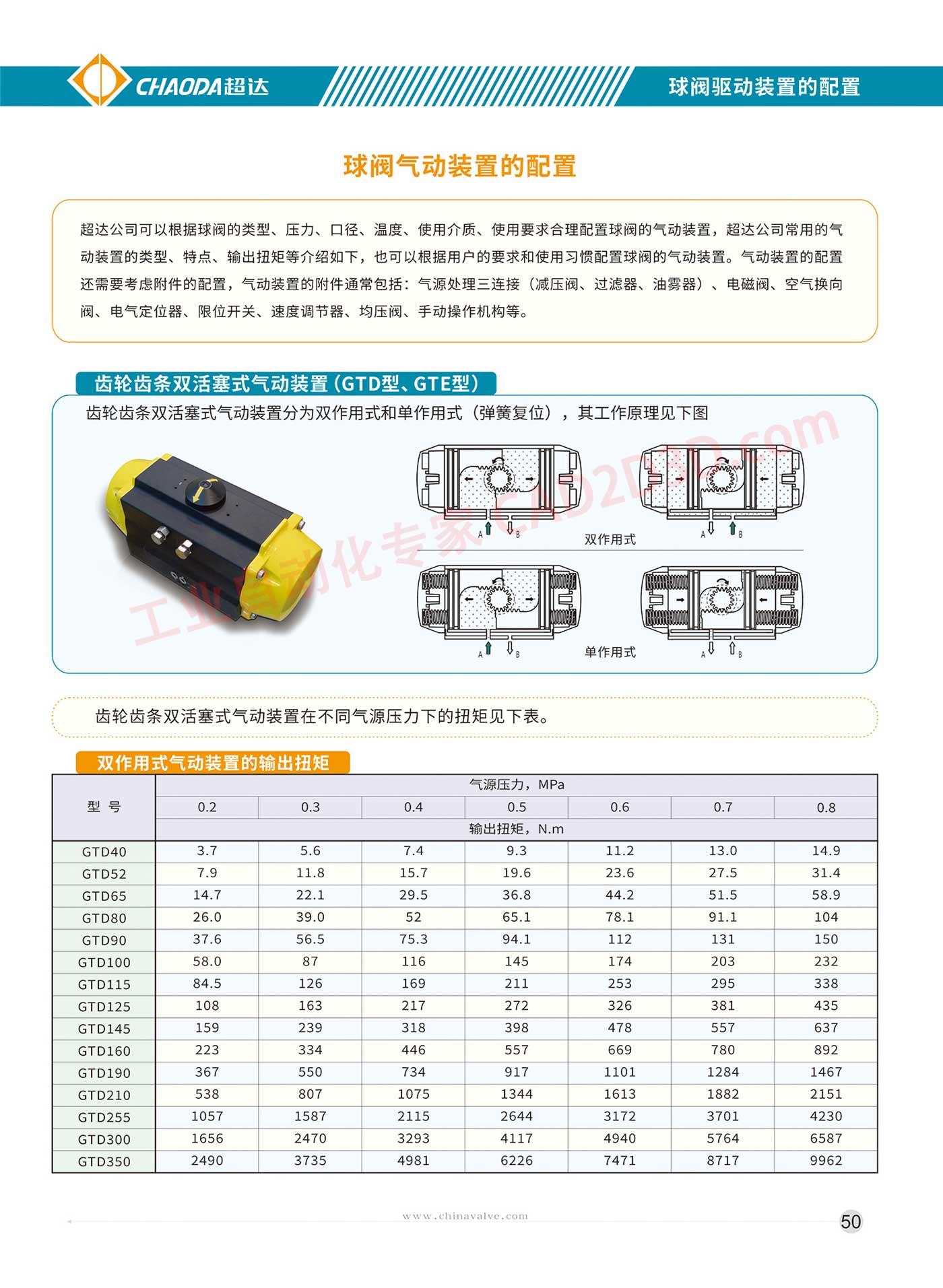

球阀驱动装置的配置 齿轮齿条双活塞式气动装置
TS T
球阀 气动 装置 的 配置
超 达 公司 可 以 根据 球阀 的 类 型 、 压 力 、 口 径 、 温 度 、 使 用 介质 、 使 用 要 求 合理 配置 球阀 的 气动 装置 ， 超 达 公 司 常用 的 气
动 装置 的 类 型 、 特 点 、 输 出 扭矩 等 介绍 如 下 ， 也 可 以 根据 用 户 的 要 求 和 使 用 习惯 配置 球阀 的 气动 装置 。 气 动 装置 的 配置
还 需要 考虑 附件 的 配置 ， 气 动 装置 的 附件 通常 包括 : 气 源 处 理 三 连接 ( 减 压 阀 、 过 滤器 、 油 雾 器 ) 、 电 磁 阀 、 空 气 换 向
阀 、 电 气 定位 器 、 限 位 开关 、 速 度 调节 器 、 均 压 阀 、 手 动 操作 机 构 等 。
齿轮 齿 条 双 活 塞 式 气动 装置 (GTD 型 、GTE 型 )
齿轮 齿 条 双 活塞 式 气动 装置 分 为 双 作用 式 和 单 作用 式 (弹簧 复位 ) ， 其 工作 原理 见 下 |
气 源 压力 ，MPa
[ 0.4 05 06 07 | 0.8
输出 扭 失 ，N.m
GTD40 7.4 9.3 11.2 13.0 14.9
GTD52 7.9 11.8 157 | 196 236 275 | 314
GTD65 14.7 221 29.5 36.8 44.2 515 | 589
GTb80 | 20 | 39.0 52 | 651 | 781 91.1 104
GTD90 | 376 | 565 | 753 | 941 112 131 | 150
GTD100 58.0 | 87 | 116 | 145 174 203 [ 232
GTD115 845 | 126 | 169 | 211 | 253 | 295 [ 338
GTD125 ‘108 | 163 | 217 | 212 | 326 | 38 | 435
GTD145 159 | 239 318 398 | 478 557 | 637
GTD160 223 334 446 557 669 780 892
GTD190 367 550 734 | 917 1101 1284 | 1467
GTD210 ~ 53 | 807 | 1075 | 1344 1613 | 1882 | 2151
GTD255 1057 | 1587 | 2115 2644 3172 3701 “| 4230
GTD300 1656 | 2470 | 3293 | 4117 | 4940 | 5764 | 6587
GTD350 2490 | 3735 | 4981 | 6226 7471 8717 | 9962
