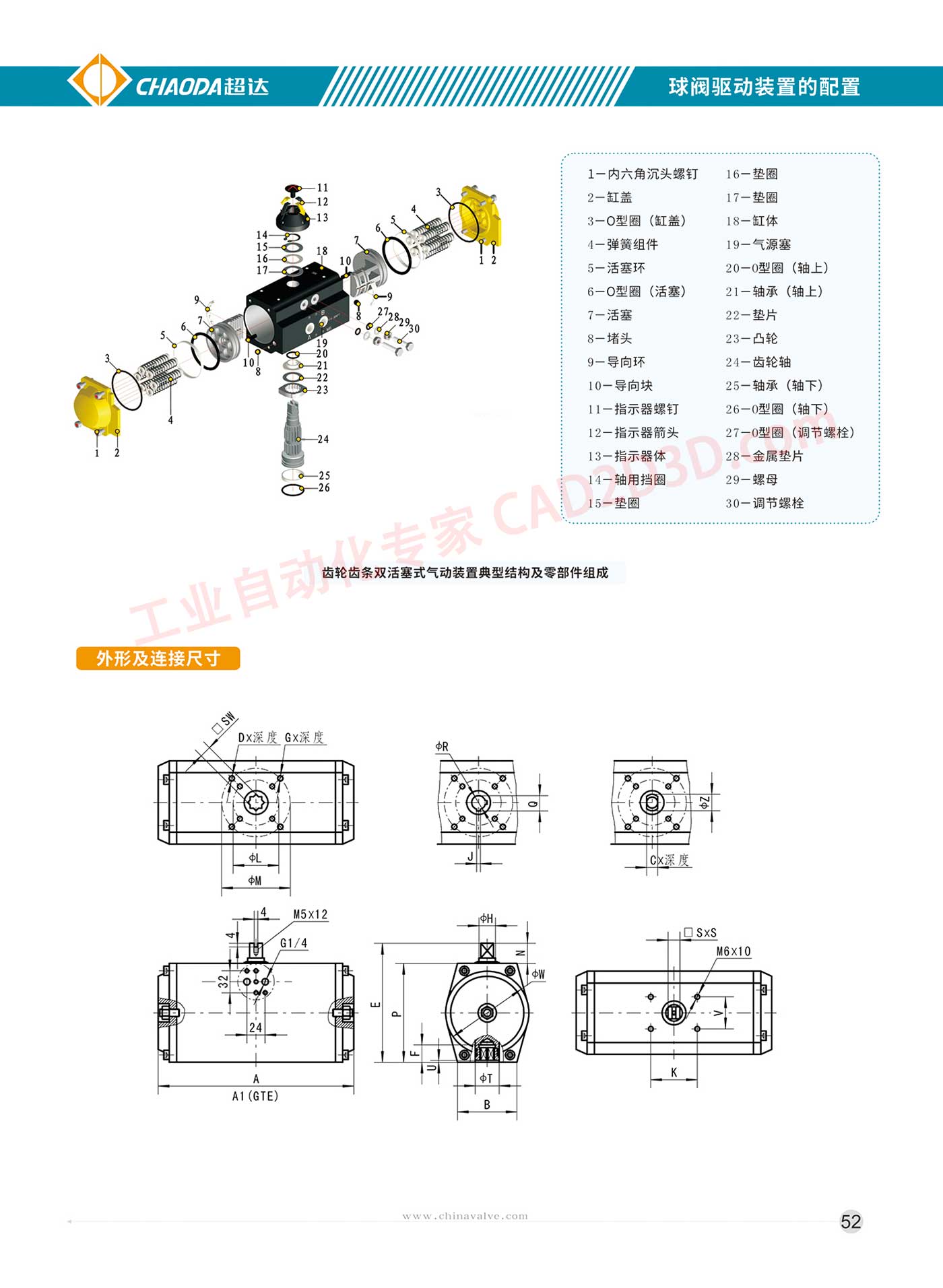

球阀驱动装置的配置 外形及连接尺寸
TS T
1 一 内 六 角 沉 头 螺钉
2 一 缸 盖
3 一 0 型 圈 〈( 缸 盖 ) 18 一 缸 体
4 一 弹簧 组 件 19 一 气 源 塞
5 一 活塞 环 20 一 0 型 圈 ( 轴 上 )
6 一 0 型 圈 (活塞 ) 21 一 轴承 ( 轴 上 )
7 一 活塞 22 一 垫 片
8 一 堵 头 23 一 凸轮
9 一 导向 环 24 一 齿轮 轴 ，
10 一 导向 块 25 一 轴承 ( 轴 下 )
11 一 指示 器 螺钉 26 一 0 型 圈 ( 轴 下 )
; 12 一 指示 器 箭头 27 一 0 型 圈 (调节 螺栓 )
1 ;13 一 指示 器 体 28 一 金属 垫 片
C3—25 :14 一 轴 用 挡 图 29 一 螺母
; 15 二 垫圈 30 一 调节 螺栓
齿轮 齿 条 双 活塞 式 气动 装置 典型 结构 及 零 部 件 组 成
形 及 连接 尺 才
A1(GTE)
