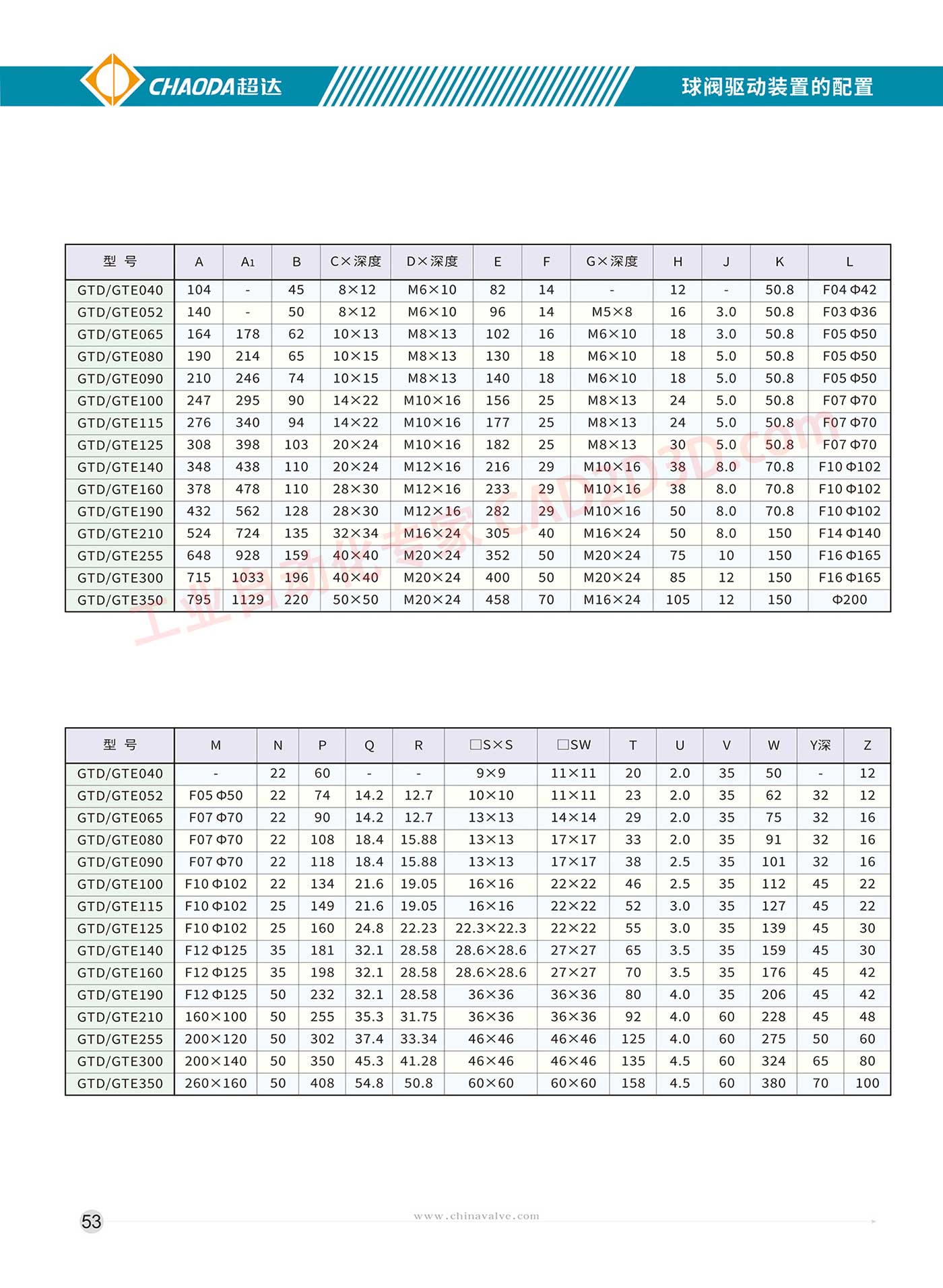

球阀驱动装置的配置 外形及连接尺寸
型 号 A Al B Cx 深 度 | DXx 深 度 日 F GX 深 度 H J K L
GTD/GTE040 | 104 - 45 8x12 | M6X10 82 14 - 120 | = 50.8 F04 中 42
GTD/GTE052 | 140 = 50 8X12 M6X10 96 14 M5X8 16 3.0 50.8 F03 中 36
GTD/GTE065 | 164 | 178 | 62 | 10X13 | M8x13 | 102 | 16 | M6X10 | 18 | 3.0 | 50.8 | F05®50
GTD/GTE080 | 190 | 214 & 65 | 10X15 M8x13 | 130 | 18 | M6X10 | 18 | 50 | 50.8 | F05®50
GTD/GTE090 | 210 | 246 | 74 | 10X15 | M8x13 | 140 | 18 | M6x10 | 18 | 50 | 50.8 | FO5®50
GTD/GTE100 | 247 | 295 | 90 | 14X22 | M10X16 | 156 | 25 | M8x13 | 24 | 50 | 50.8 | FO7®70
GTD/GTELL5 | 276 | 340 | 94 | 14x22 | M10X16 | 177 | 25 | M8x13 | 24 | 50 | 508 | FO7®70
GTD/GTE125 | 308 | 398 | 103 | 20X24 | M10X16 | 182 | 25 & M8x13 | 30 | 50 | 50.8 | FO7&70
GTD/GTE140 | 348 | 438 | 110 | 20X24 | M12X16 | 216 | 29 | M10X16 | 38 | 8.0 | 70.8 | FL0®102
GTD/GTE160 | 378 | 478 | 110 | 28x30 MI12X16 | 233 | 29 | M10X16 | 38 | 80 | 70.8 | F10®102
GTD/GTE190 | 432 | 562 | 128 | 28x30 | M12x16 | 282 | 29 | M10X16 | 50 | 8.0 | 70.8 | F100102
GTD/GTE210 | 524 | 724 | 135 | 32X34 M16X24 | 305 | 40 | MI16X24 | 50 | 8.0 | 150 | F14®140
GTD/GTE255 | 648 | 928 | 159 | 40X40 = M20X24 | 352 | 50 | M20x24 | 75 | 10 | 150 | F16®165
GTD/GTE300 | 715 | 1033 | 196 | 40X40 M20X24 | 400 | 50 | M20X24 | 85 | 12 | 150 | F16®165
GTD/GTE350 | 795 | 1129 | 220 | 50X50 & M20X24 | 458 70 M16%x24 | 105 12 150 200
型 号 M N P Q R Osxs 口 SW T U V W Y 深 区
GTD/GTE040 = 22 60 - - 9Xx9 11x11 | 20 2.0 35 50 - 12
GTD/GTE0S2 | FO5S®50 | 22 | 74 | 142 | 12.7 | 10x10 | 11x11 | 23 | 2.0 | 35 | 62 | 32 | 12
GTD/GTE065 | FO7T®70 | 22 | 90 | 14.2 | 12.7 | 13X13 | 14x14 | 29 | 2.0 | 35 | 75 | 32 | 16
GTD/GTE080 | FO7T®70 | 22 | 108 | 18.4 | 15.88 | 13x13 | 17x17 | 33 | 2.0 | 35 | 91 | 32 | 16
GTD/GTE090 | FO7®70 | 22 | 118 | 18.4 | 15.88| 13x13 | 17x17 | 38 | 2.5 | 35 | 101 | 32 | 16
GTD/GTE100 | F10®102 | 22 | 134 | 21.6 | 19.05| 16X16 | 22X22 | 46 | 2.5 | 35 | 112 | 45 | 22
GTD/GTE115 | F10®102 | 25 | 149 | 21.6 | 19.05| 16X16 | 22X22 | 52 | 3.0 | 35 | 127 | 45 | 22
GTD/GTE125 | F10®0102 | 25 | 160 | 24.8 | 22.23 | 22.3X22.3 | 22X22 | 55 | 3.0 | 35 | 139 | 45 | 30
GTD/GTEL40 | F120125 | 35 | 181 | 32.1 | 28.58 | 28.6X28.6 | 27x27 | 65 | 3.5 | 35 | 159 | 45 | 30
GTD/GTEL60 | F12®125 | 35 | 198 | 32.1 | 28.58 | 28.6X28.6 | 27x27 | 70 | 3.5 | 35 | 176 | 45 | 42
GTD/GTE190 | F12®125 | 50 | 232 | 32.1 | 28.58 | 36X36 | 36X36 | 80 | 4.0 | 35 | 206 | 45 | 42
GTD/GTE210 | 160X100 | 50 | 255 | 35.3 | 31.75| 36x36 | 36X36 | 92 | 4.0 | 60 | 228 | 45 | 48
GTD/GTE255 | 200X120 | 50 | 302 | 37.4 | 33.34 | 46X46 | 46X46 | 125 | 4.0 | 60 | 275 | 50 | 60
GTD/GTE300 | 200X140 | 50 | 350 | 45.3 | 41.28 | 46x46 | 46x46 | 135 4.5 60 | 324 | 65 | 80
GTD/GTE350 | 260X160 | 50 | 408 | 54.8 | 50.8 | 60X60 | 60x60 | 158 4.5 | 60 | 380 | 70 | 100
