轨道式电动平车结构设计2D外形图纸

一、轨道式电动平车用途

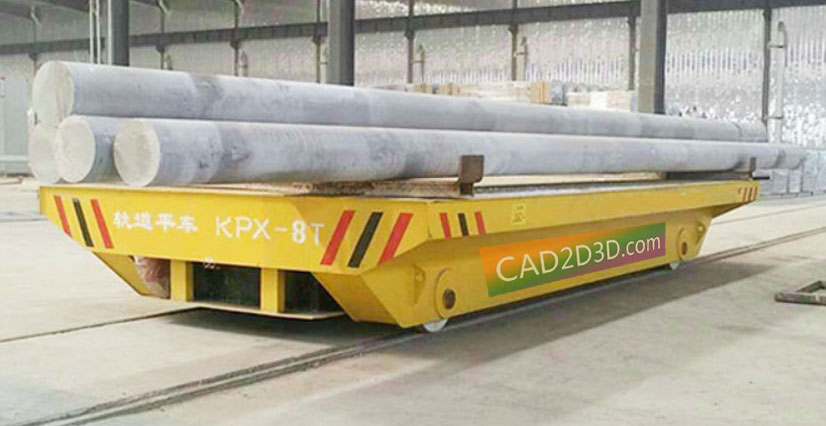

轨道式电动平车一般用于重物地面搬动,如汽车厂的车厢搬动。

示例:轨道式电动平车承载物为商用车车身,车身最大尺寸:2200x2460x2600(LxWxH),最大承载质量600KG。运行速度为单速12米每分。往复单速运行,往复行程10m。

二、轨道式电动平车结构

轨道式电动平车车体采用10号槽钢和63角钢制作,焊2500X2500mm厚度为1.5钢板后再铺一块等面积厚度为5mm的橡胶垫以保护车身油漆。两边450mm宽铺花纹板,供操作人员站立。

驱动系统采用国产名优品牌电机减速机。电机功率1.1KW,传动链条采用12A链条。

电控系统采用遥控器和接触器控制,遥控器及遥控接收控制箱由发包方提供,遥控器控制台车实现前进、后退、停止,电控柜上有相应台车前进、后退、停止按钮和急停蘑菇头按钮实现响应功能,轨道车在行进至上下料点时依靠检测开关能自动停止,设有超位电器保护和机械死档保护。地面动力及控制线路通过拖链与轨道车连接。

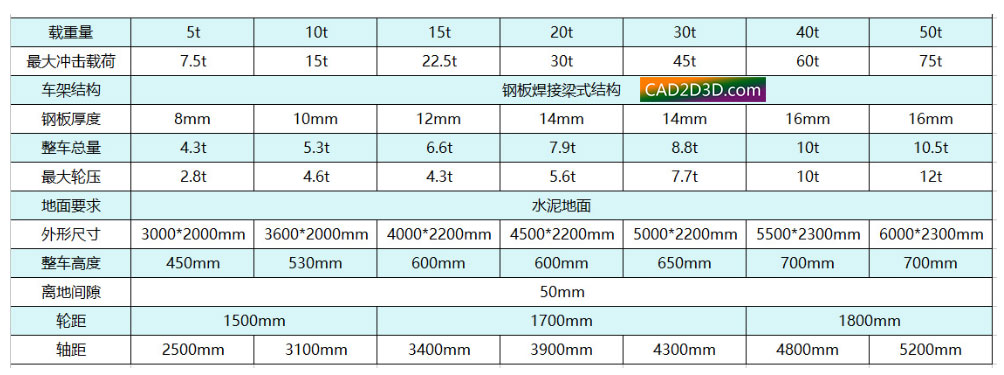

三、规格参数

轨道式电动平车结构设计2D外形图纸

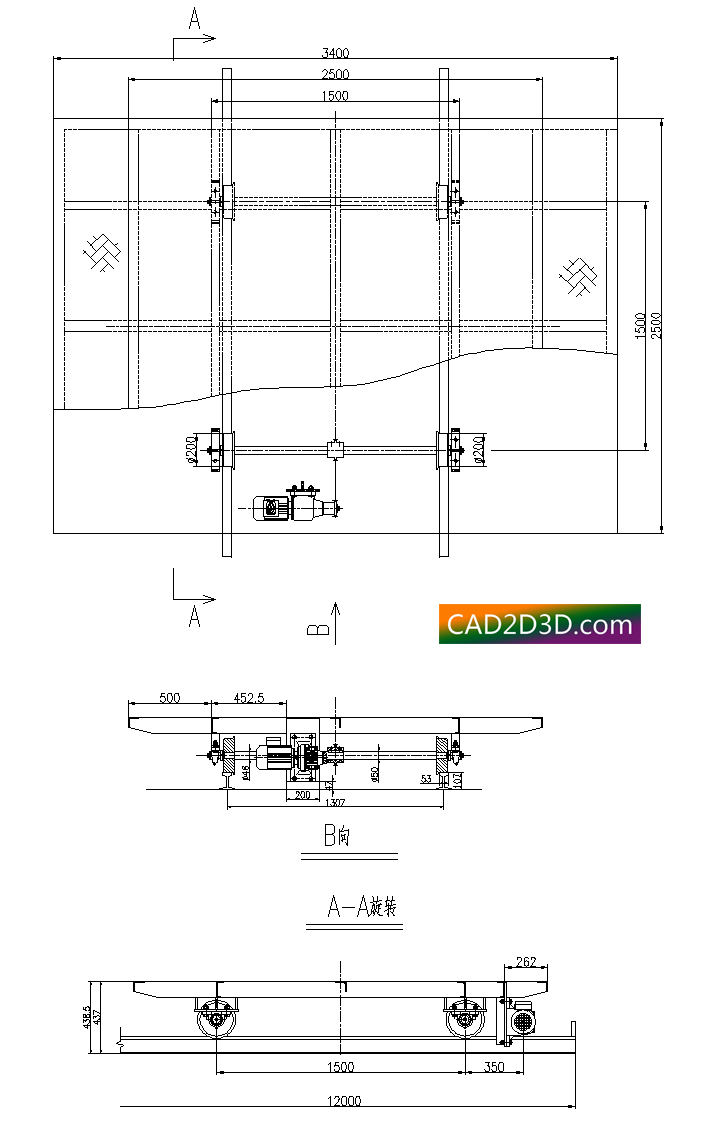

四、结构图纸

轨道式电动平车结构设计2D外形图纸

轨道式电动平车结构设计2D外形图纸
