1 前言

本教材由CAD2D3D.com网站创始人尚延伟编写，详述了装车橇的设计方法，主要内容包括压力管道元件选型、阀门仪表选型、装车橇设计等，并附带一套LNG装车橇3D模型源文件供参考。

本教材适用于机械工程师、设备工程师、仪表工程师、电气工程师和工艺工程师等石油化工行业相关技术人员使用，通过学习可以快速掌握装车橇相关知识，能够独立自主的完成装车橇的设计。

2 作者简介

尚延伟，工业自动化CAD2D3D.com网站创始人，持有一级建造师（机电）、机械工程师、网页设计师和网络工程师（中级）等证书，负责液体化工品装卸橇、液化烃装车橇和LNG装车橇等石油化工相关介质装卸橇的设计。

作者简介详见：https://www.cad2d3d.com/page-712.html

3 教材简介

3.1 本教材内容包括

1 装车橇的世界
2 装车橇性能参数
3 装车橇组成件

3.1 材质
3.2 连接型式

3.2.1 焊接
3.2.2 法兰
3.2.3 螺纹

3.2.3.1 60°密封管螺纹
3.2.3.2 55°密封管螺纹
3.2.3.3 55°非密封管螺纹
3.2.3.4 米制普通螺纹

3.2.4 卡套式

3.3 钢管、管件和法兰
3.4 阀门

3.4.1 球阀
3.4.1.1 顶装和侧装

3.4.1.2 软密封和硬密封
3.4.1.3 浮动球和固定球
3.4.1.4 单向密封与双向密封（单活塞效应与双活塞效应）

3.4.2 闸阀
3.4.3 截止阀
3.4.4 止回阀
3.4.5 气动调节阀
3.4.6 气动切断阀
3.4.7 安全阀

3.5 仪表

3.5.1 流量计
3.5.2 温度计和温度变送器
3.5.3 压力表和压力变送器

3.6 电气设备

3.6.1 批量控制器
3.6.2 溢油静电保护器

3.7 选型参数表

4 装车橇的设计

4.1 标准规范
4.2 设计原则
4.3 详细设计

4.3.1 整体设计
4.3.2 管道设计

4.3.2.1 液相管线设计
4.3.2.2 气相管线设计
4.3.2.3 安全阀组设计
4.3.2.4 管托间距及管道强度校核

4.3.3 电气设计
4.3.4 橇架设计

4.4 装车橇三维模型效果图

5 装车橇3D模型下载地址
6 总结

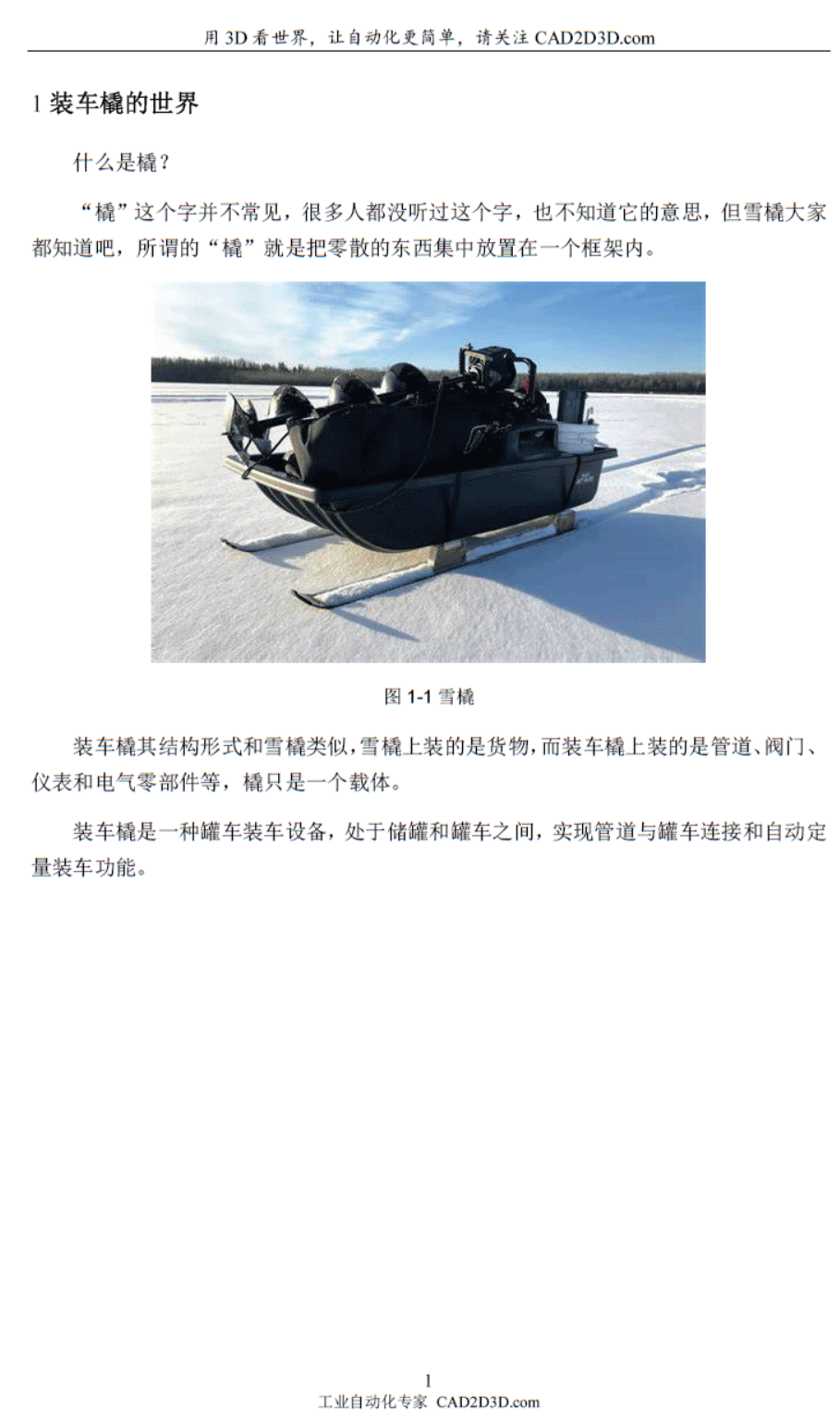

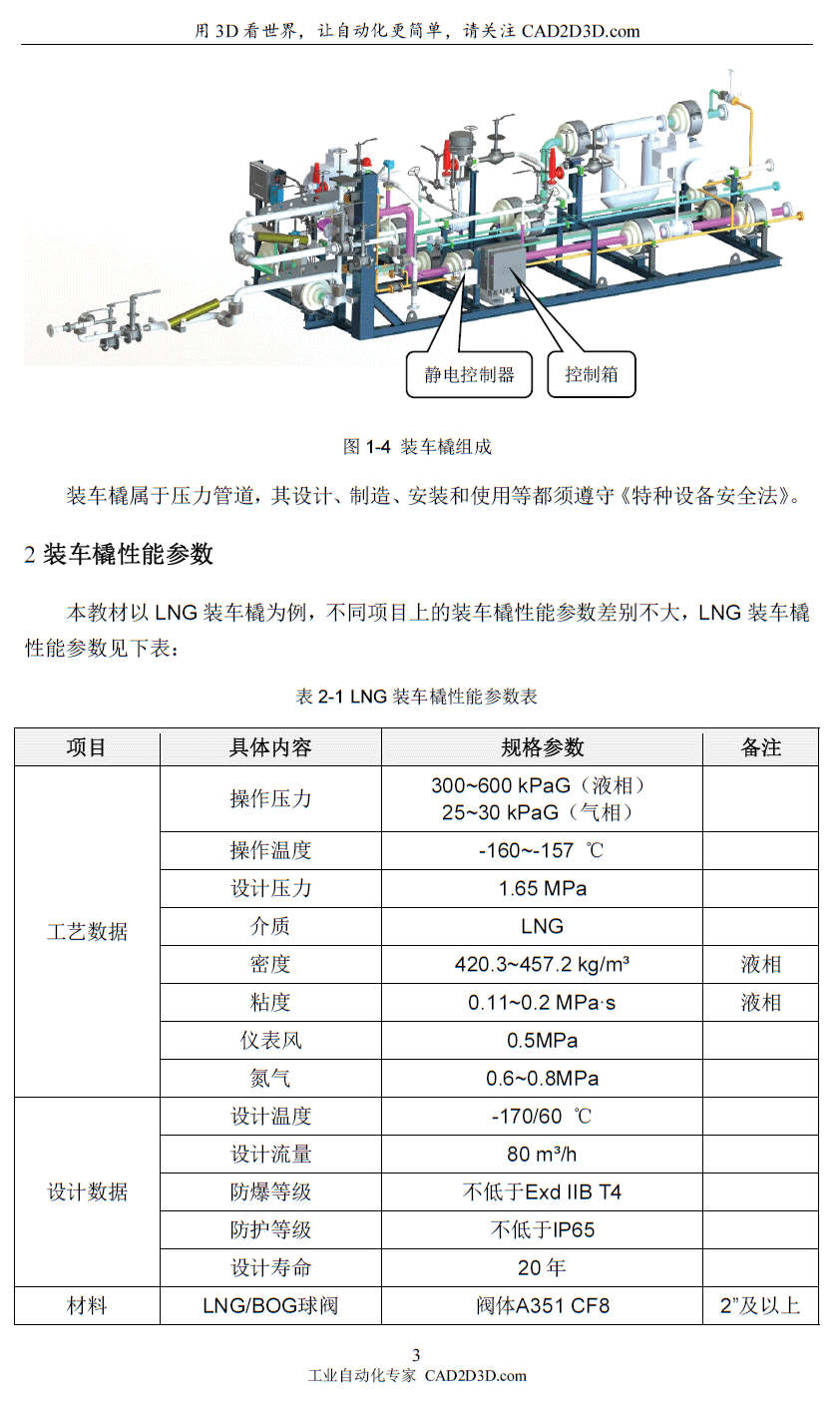

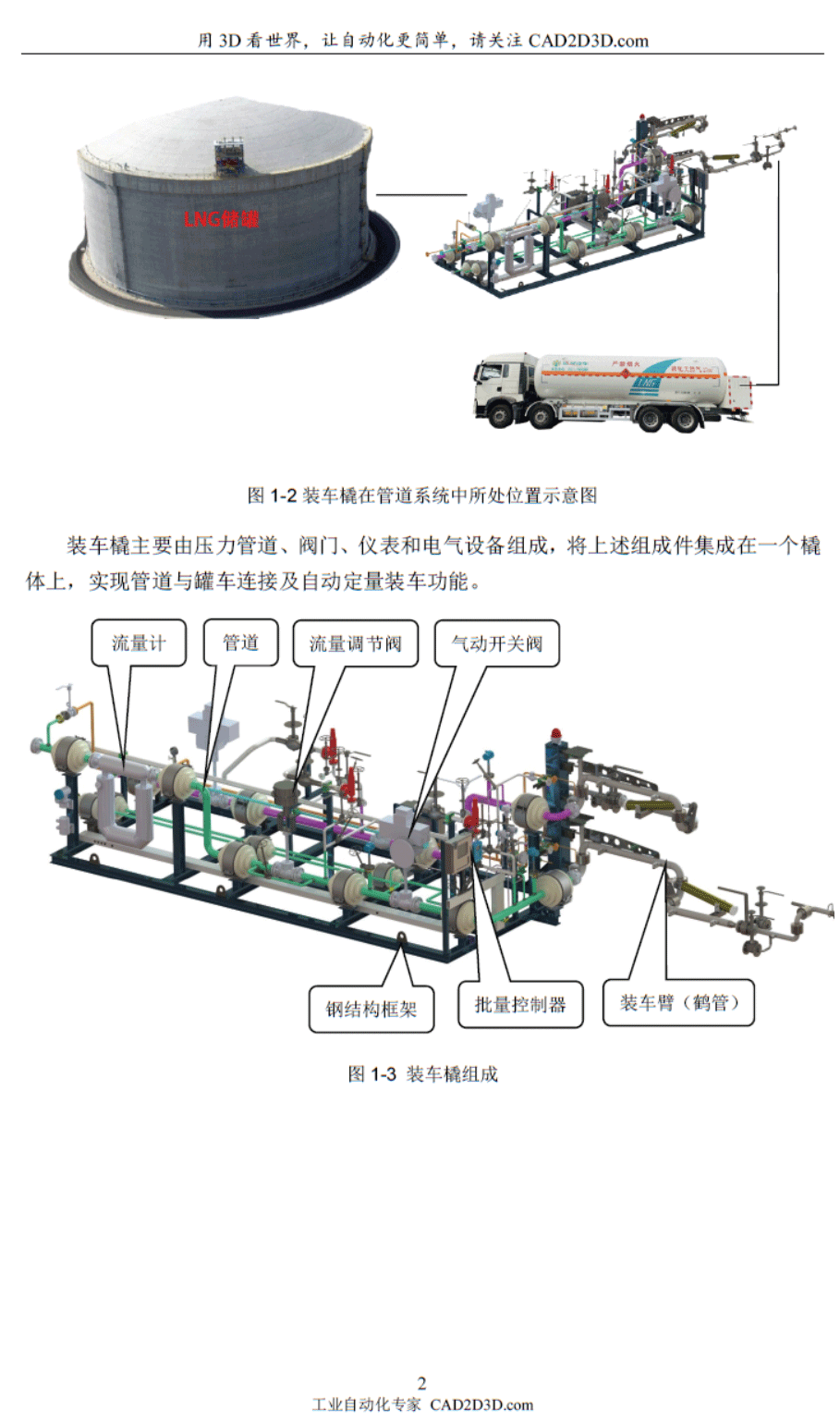

3.2 教材部分页面预览

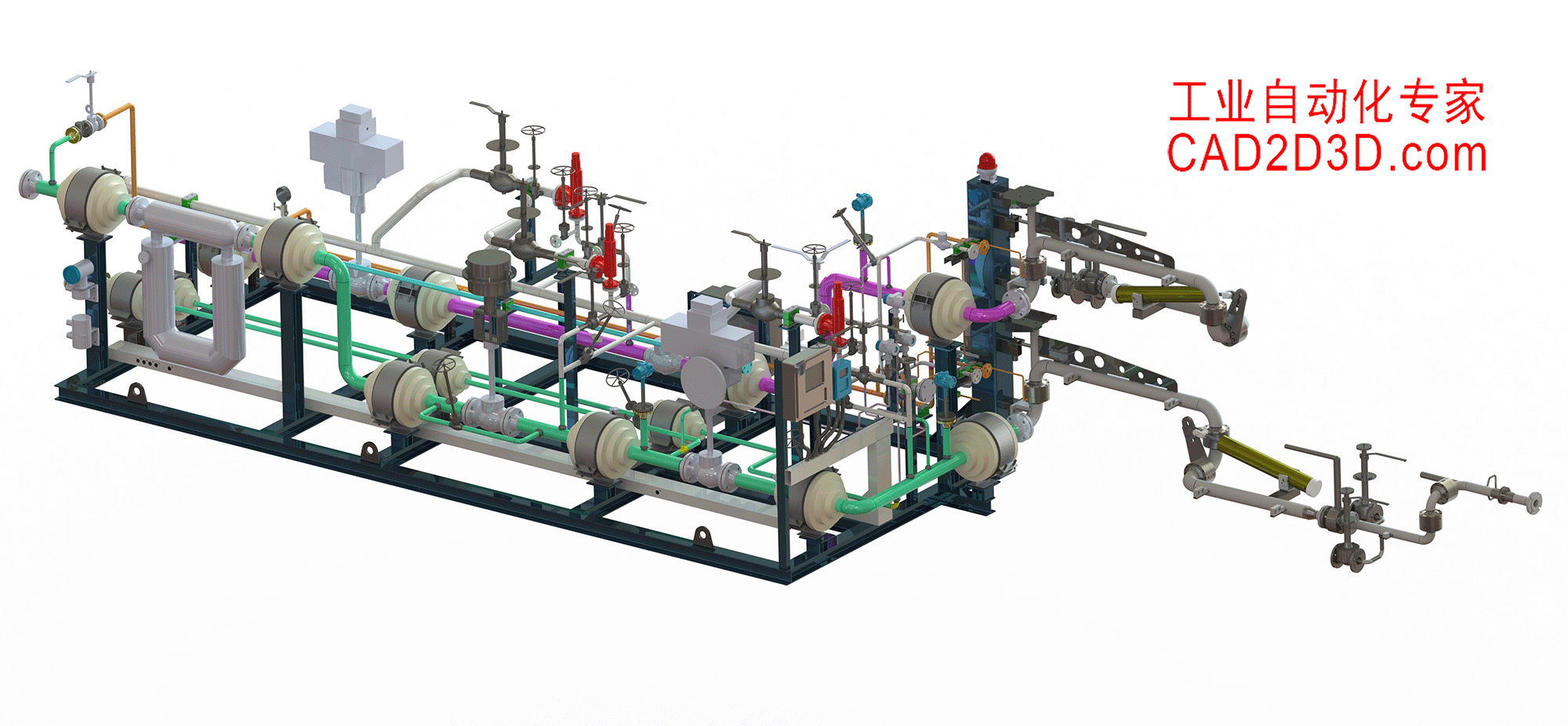

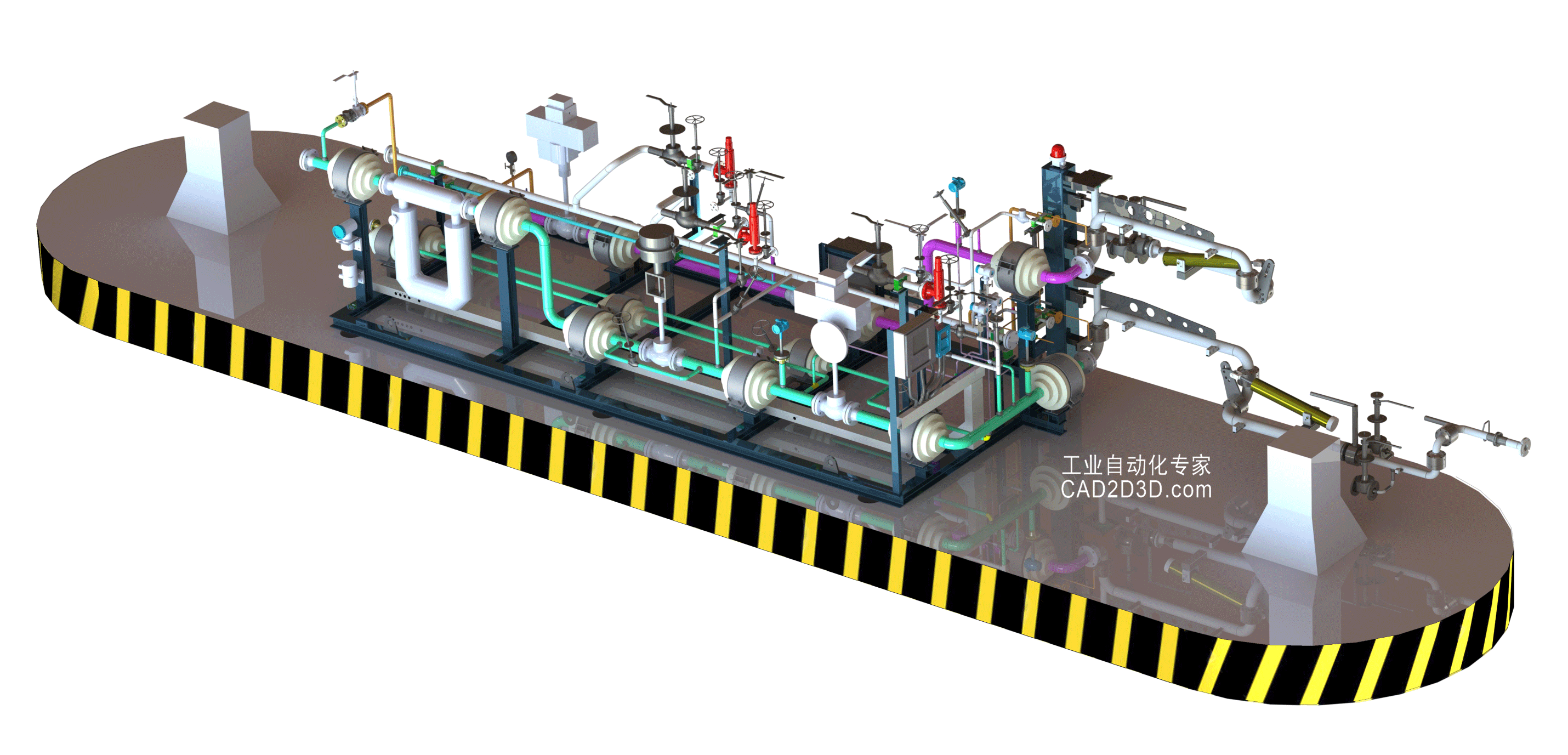

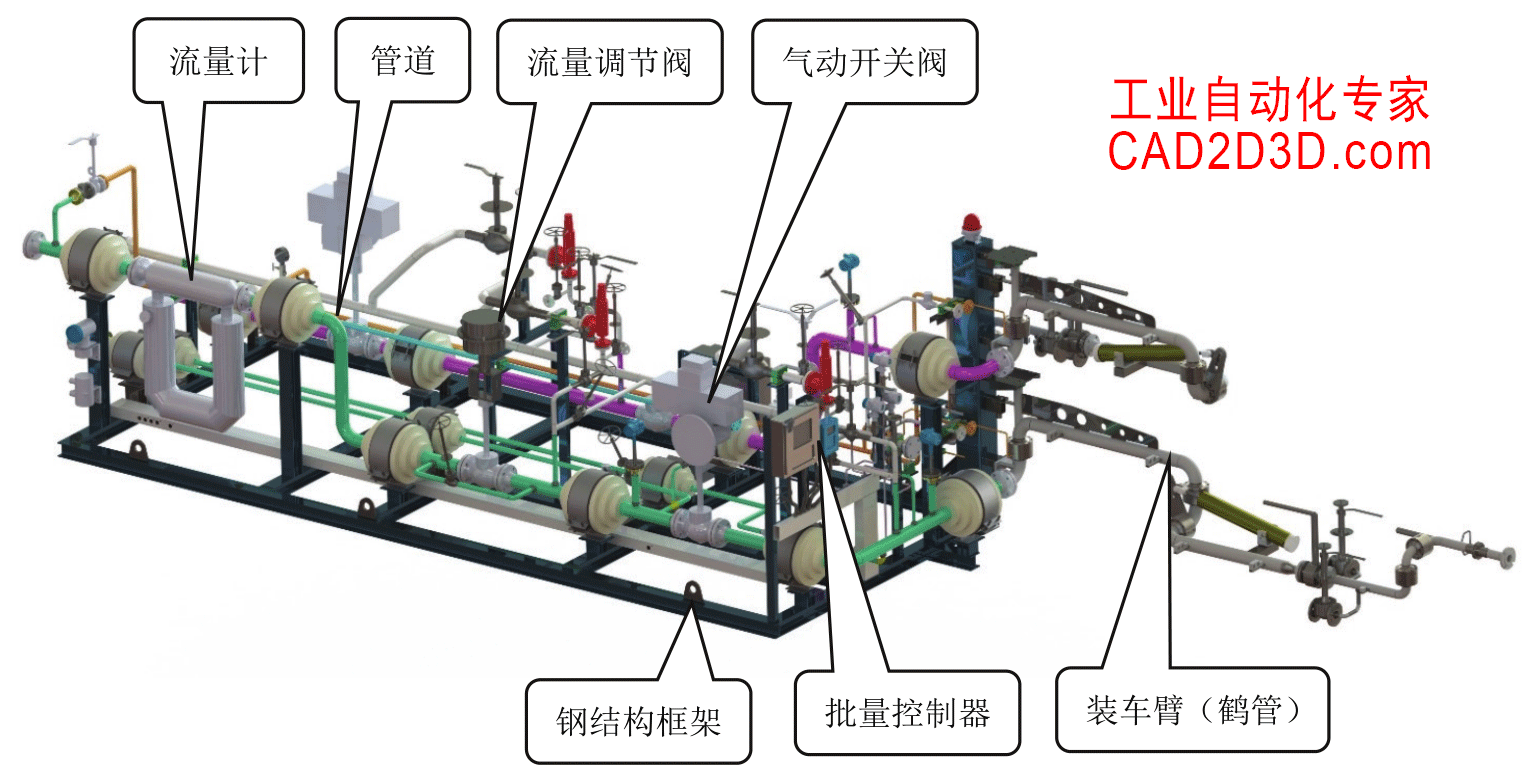

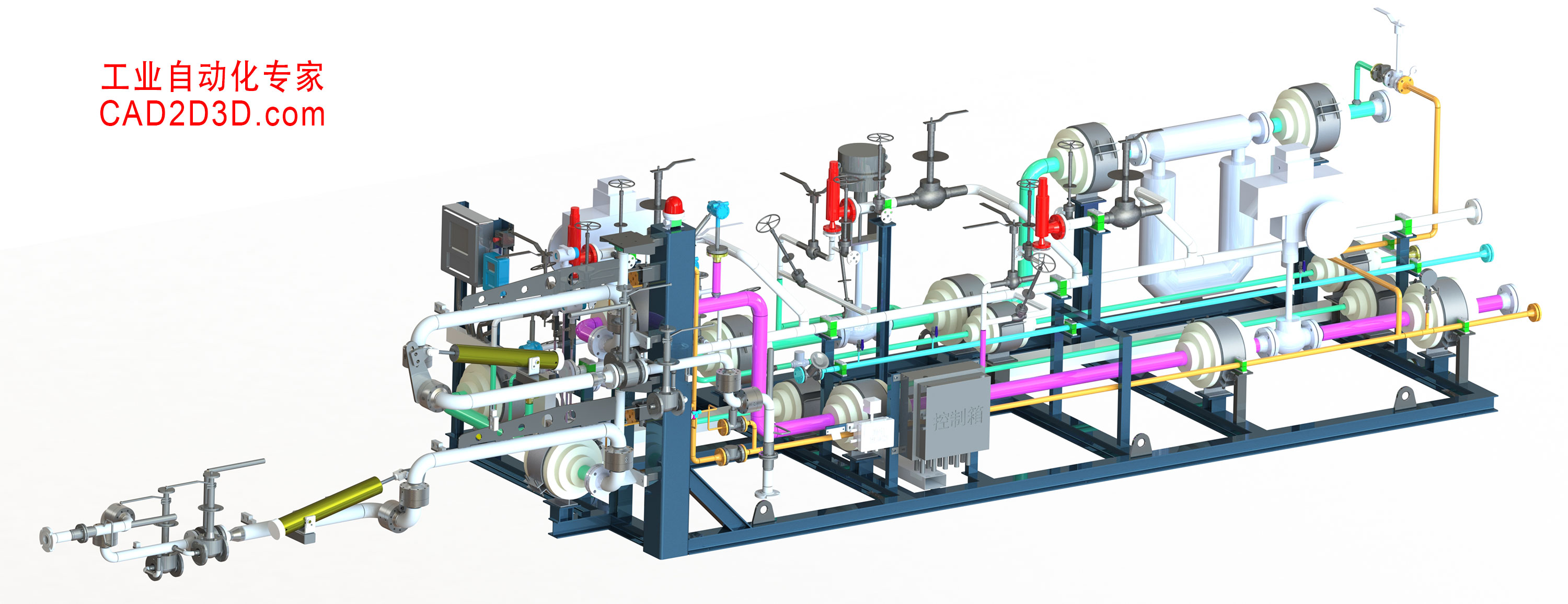

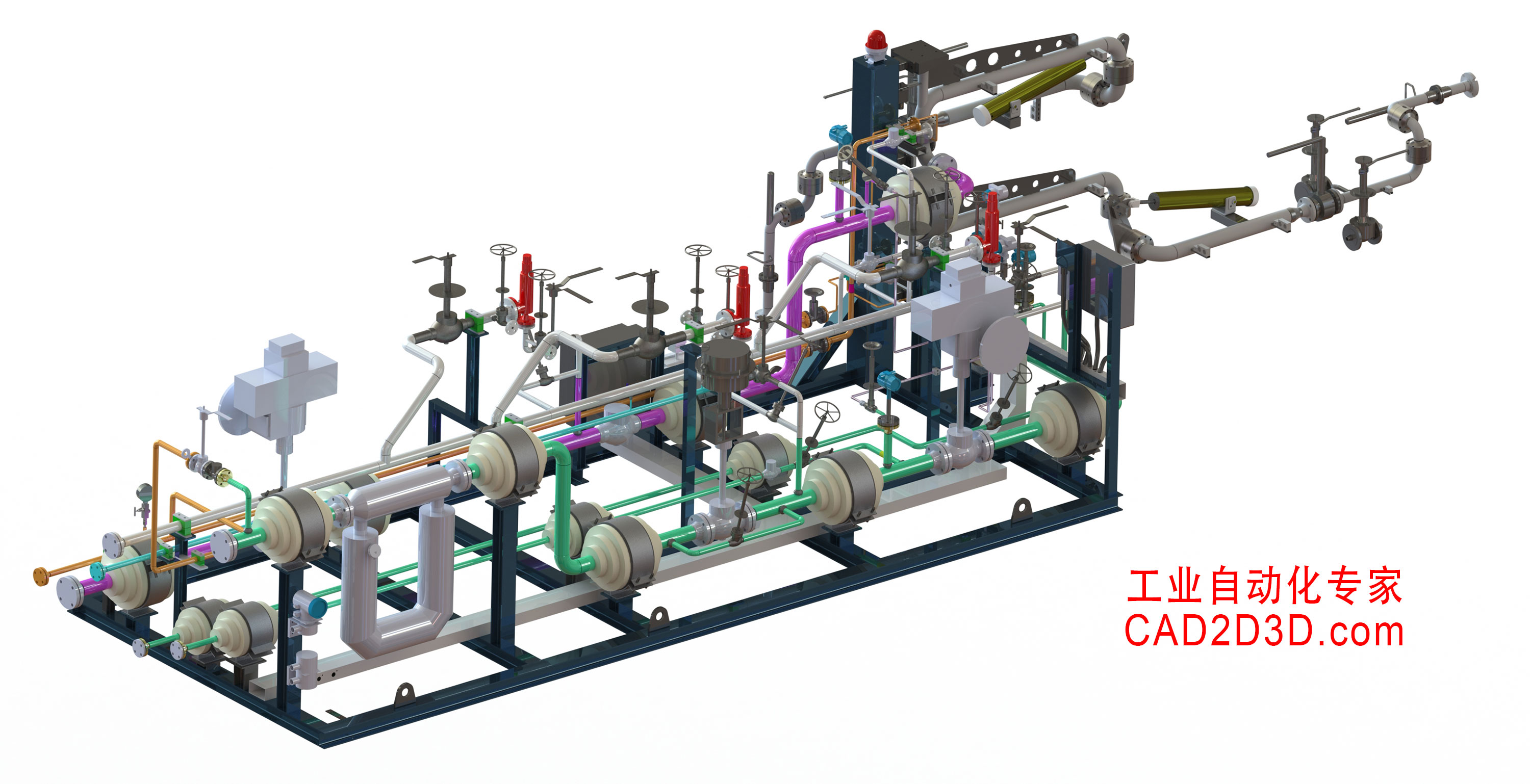

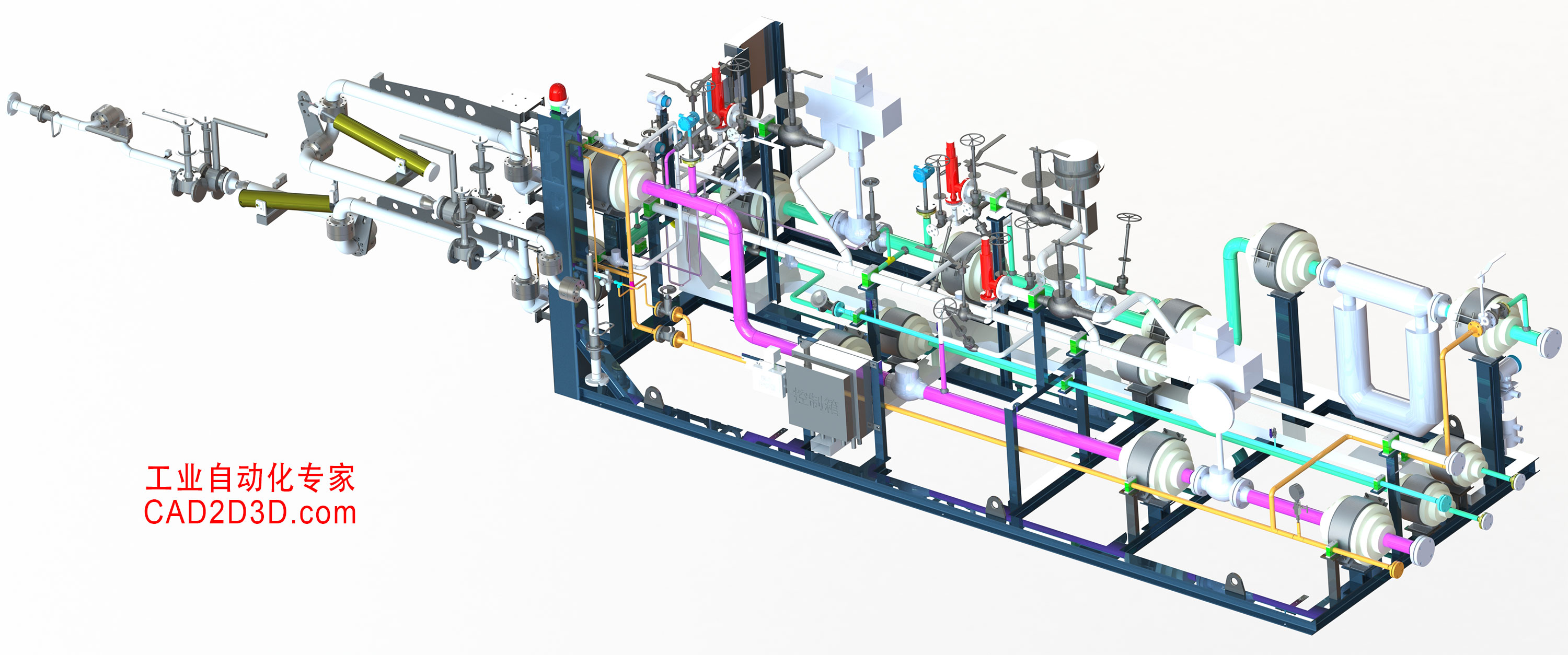

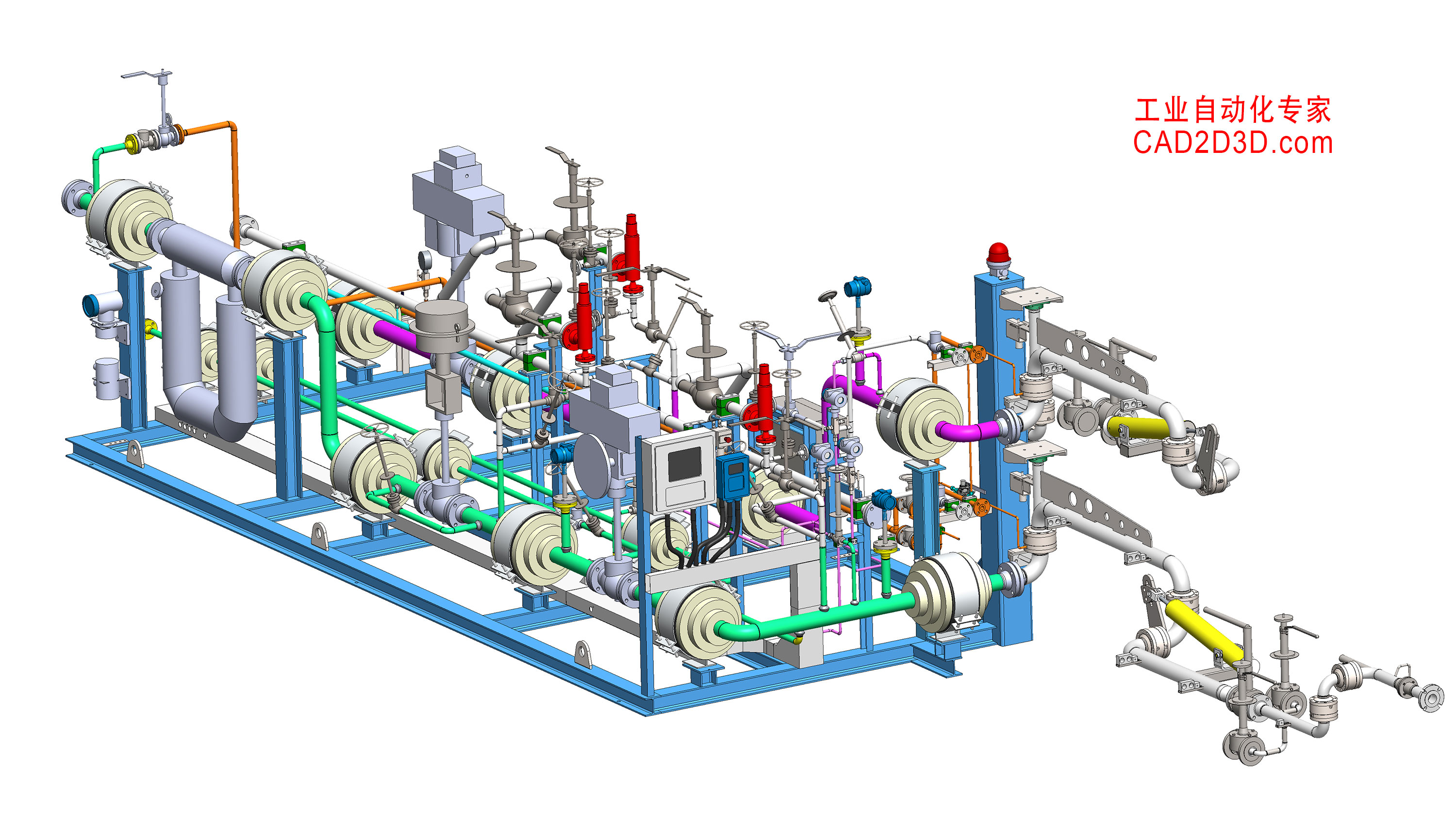

LNG装车撬三维效果图

LNG装车撬三维效果图

LNG装车撬三维效果图

LNG装车撬三维效果图

LNG装车撬三维效果图

LNG装车撬三维效果图

LNG装车撬三维效果图

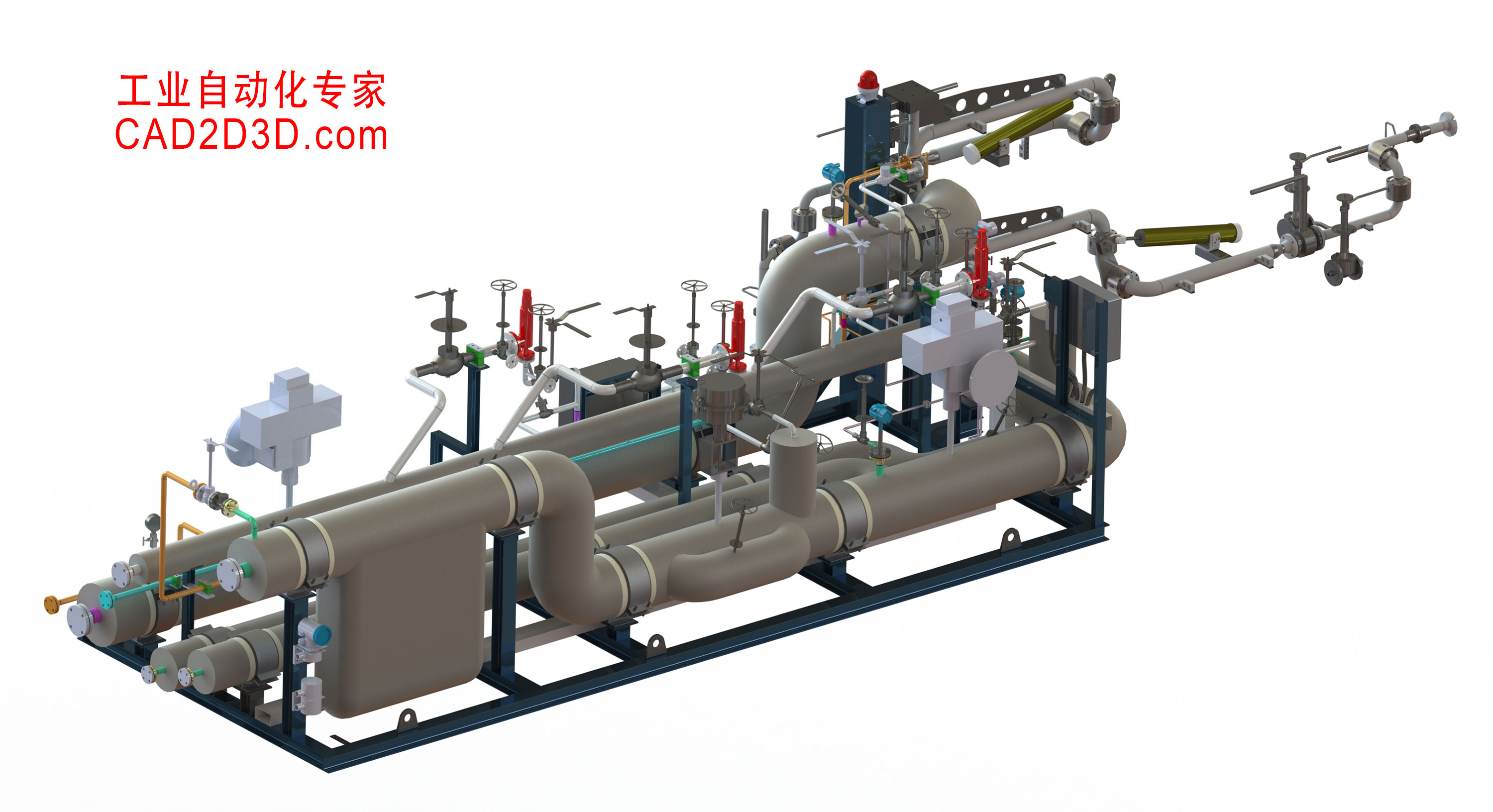

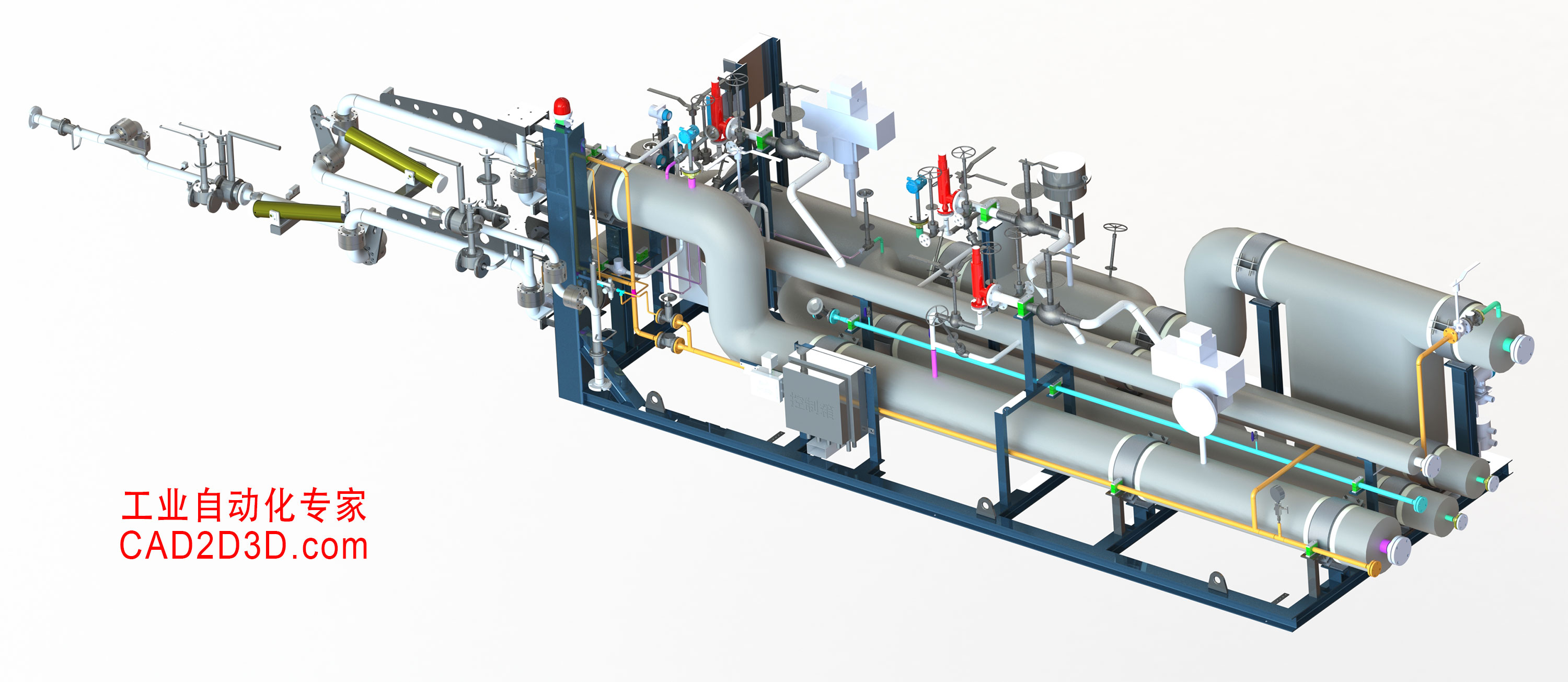

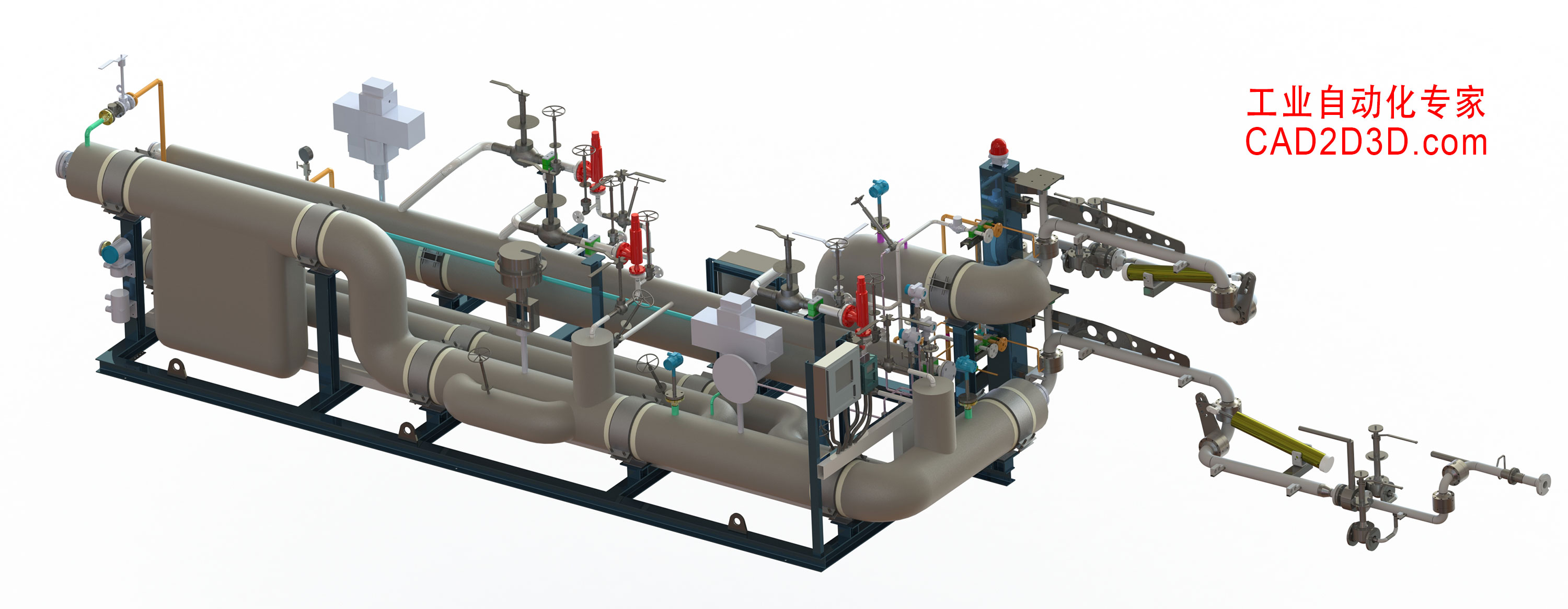

LNG装车撬三维效果图（管道带保冷层）

LNG装车撬三维效果图（管道带保冷层）

LNG装车撬三维效果图（管道带保冷层）

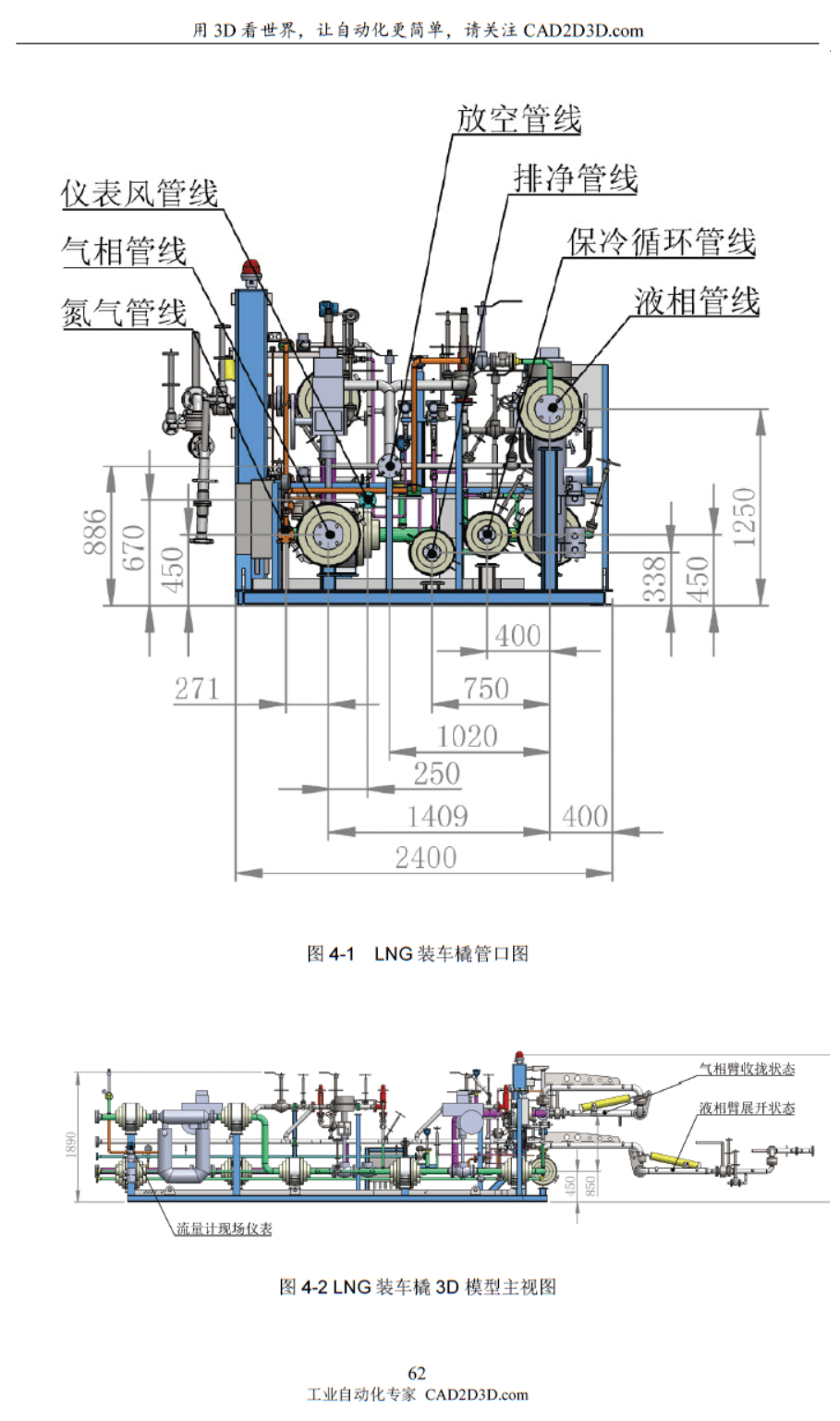

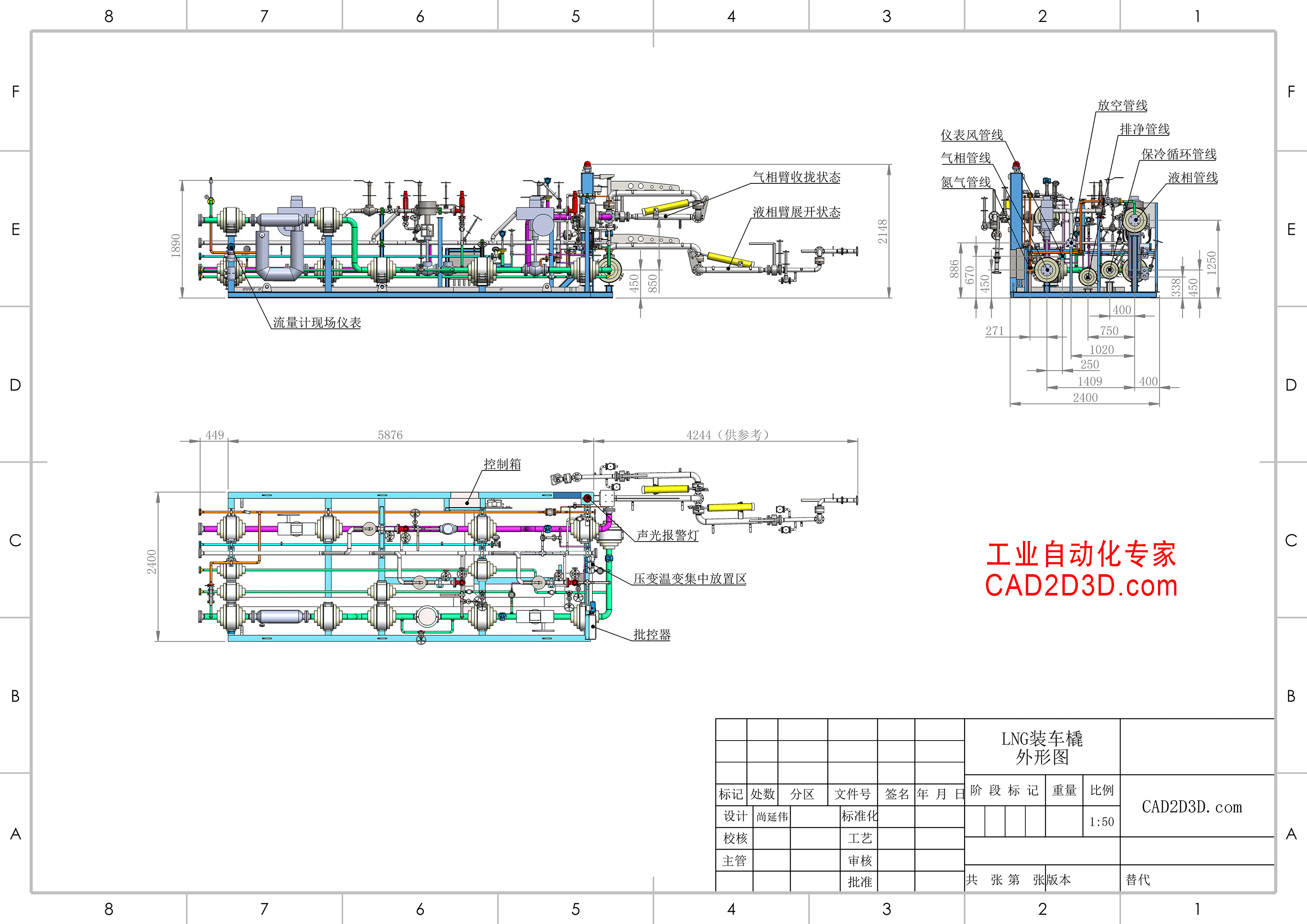

LNG装车橇外形图

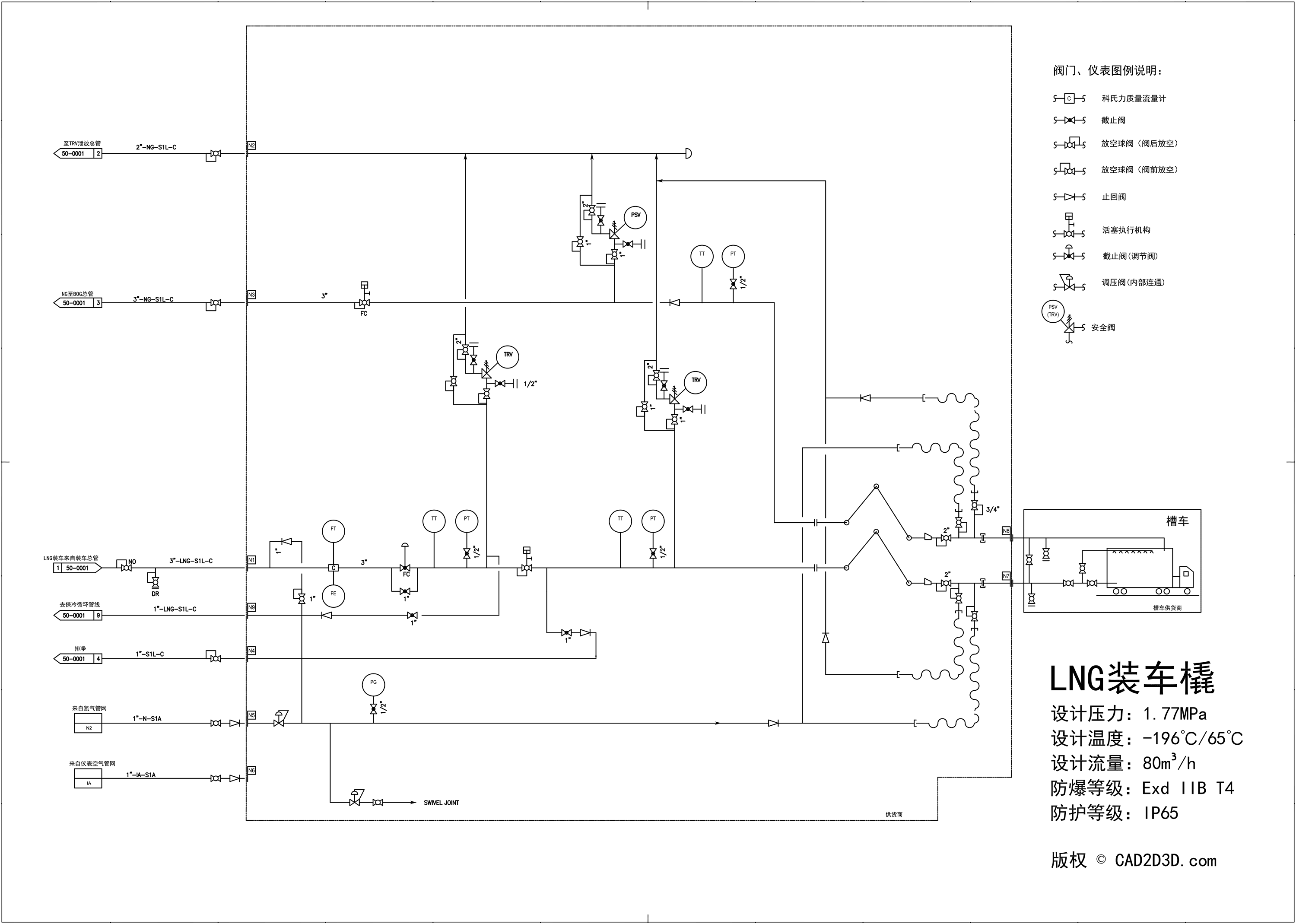

LNG装车撬P&ID

3.3 《装车橇设计大师》预览版下载

《装车橇设计大师》预览版教材下载地址：点我直接下载，更多精彩内容参见正式版教材。

4 教材获取方式

目前只对打赏用户提供《装车橇设计大师》电子版教材，打赏金额随意，如果你对本教材感兴趣，请参考下文打赏，然后加作者微信 renniaofei，作者会将电子版教材通过微信发送给你。

给驴一根胡萝卜，它会更卖命的拉磨；给博主一个铜板，他会更拼命的创作。

赞赏用户列表：https://www.cad2d3d.com/page-11.html

微信扫描下方二维码直接打赏（赞赏的时候，可以留言注明姓名，您的姓名将出现在本站赞赏用户列表清单上）：

本教材提供一套LNG装车橇3D模型源文件供学习参考，3D模型源文件为SolidWorks格式，版本SolidWorks 2020。

3D模型源文件下载地址：https://www.cad2d3d.com/post-2188.html

3D模型源文件解压缩密码获取方式：关注微信公众 喜爱的CAD，回复关键字 解压缩密码 自动获取。
