板材自动上料机，多张板材堆叠在一起，垂直方向上采用链条升级机逐层抬升，水平方向利用链条+挡块实现板材横向输送，进而实现板材逐层分离并输送。

3D模型文件属性：SolidWorks 2020 、STEP

板材自动上料机 SolidWorks 源文件下载地址：见页面下方下载地址

图1 板材自动上料机零部件组成图

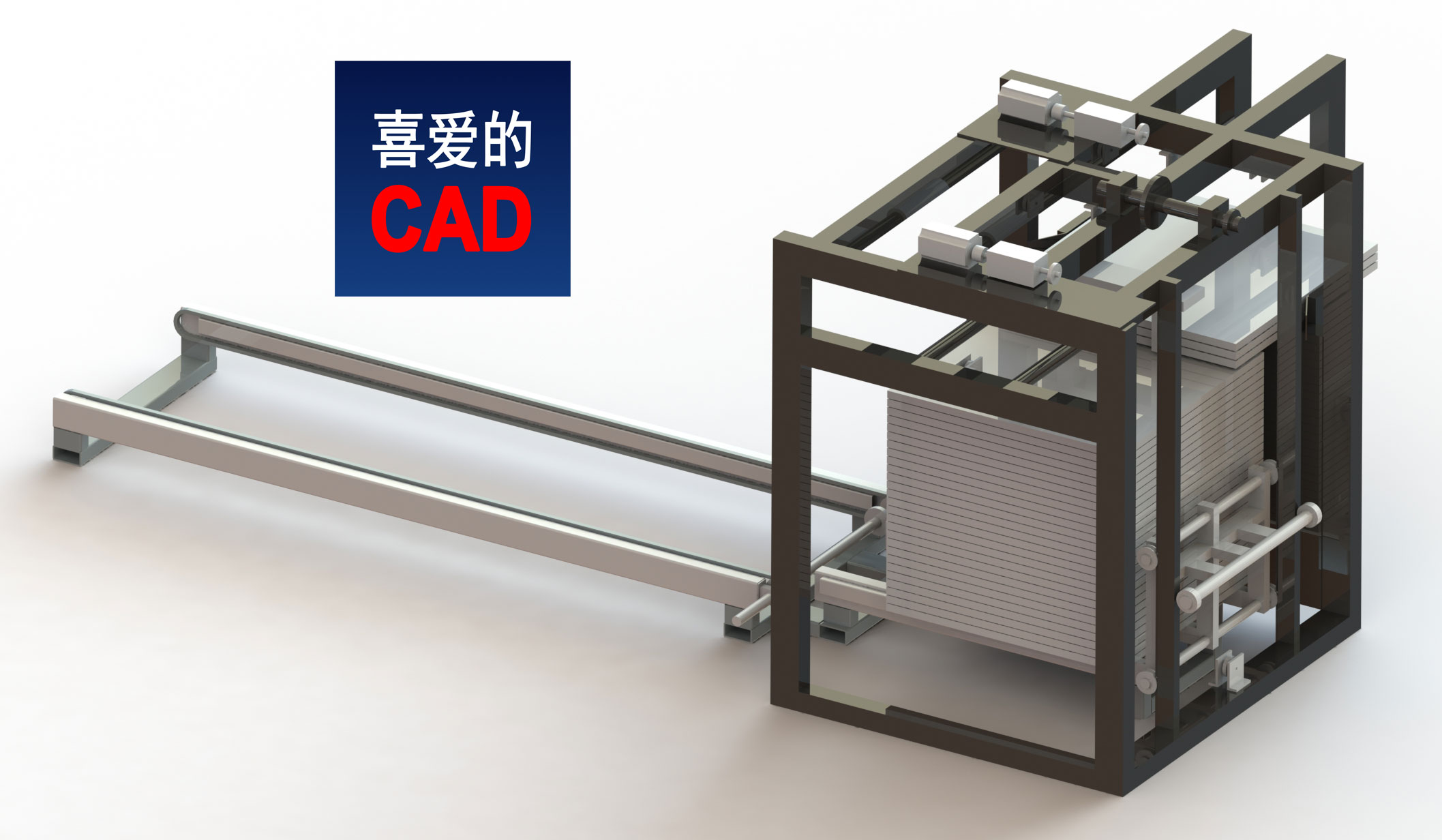

图2 板材自动上料机三维设计效果图

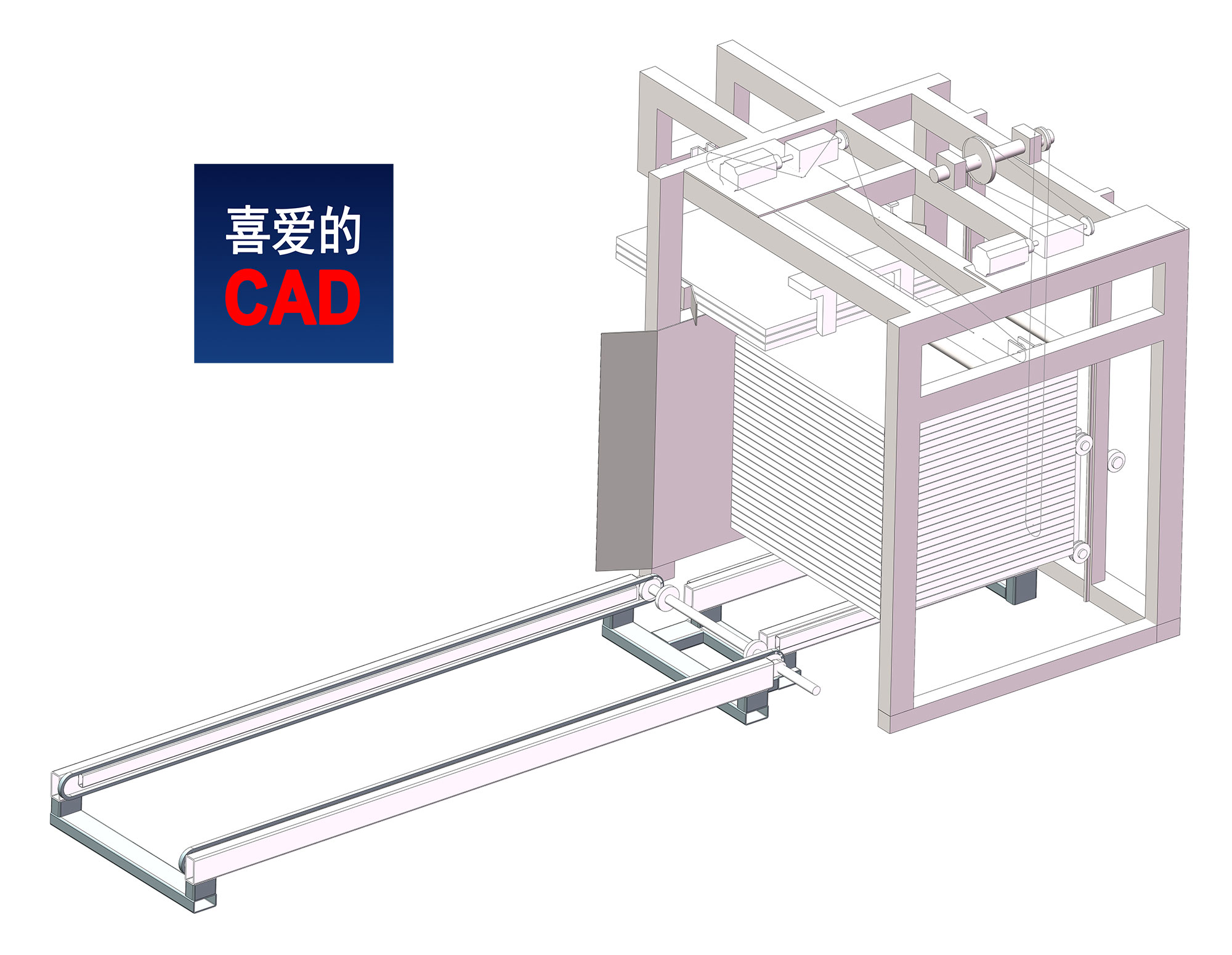

图3 板材自动上料机三维设计效果图

图4 板材自动上料机三维设计效果图

板材自动上料机工作原理：

1. 10张一组的板材由地面滚轮自动输送到自动上料机垂直方向拉手上。地面滚轮采用链传动，由电机驱动。

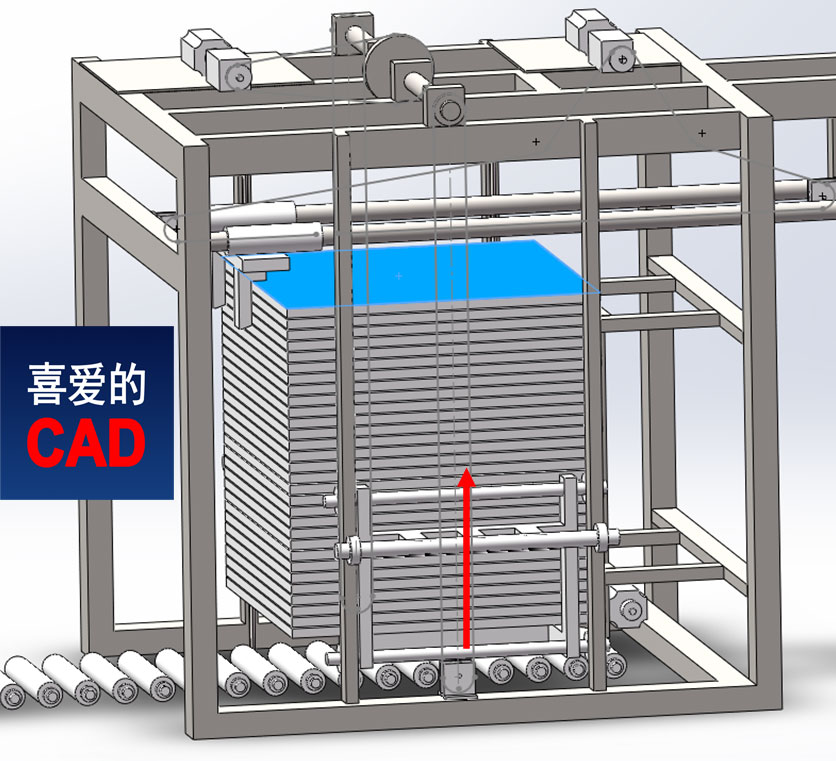

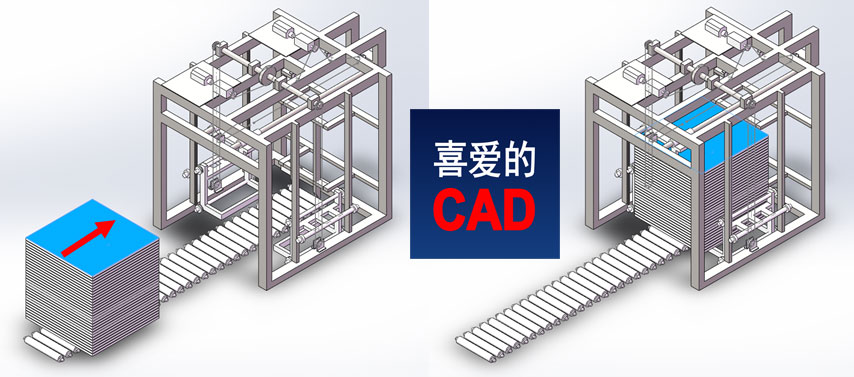

图5 板材自动上料机三维设计效果图

2. 板材由垂直方向拉手提升到指定位置固定。垂直方向拉手采用链传动，由电机驱动。

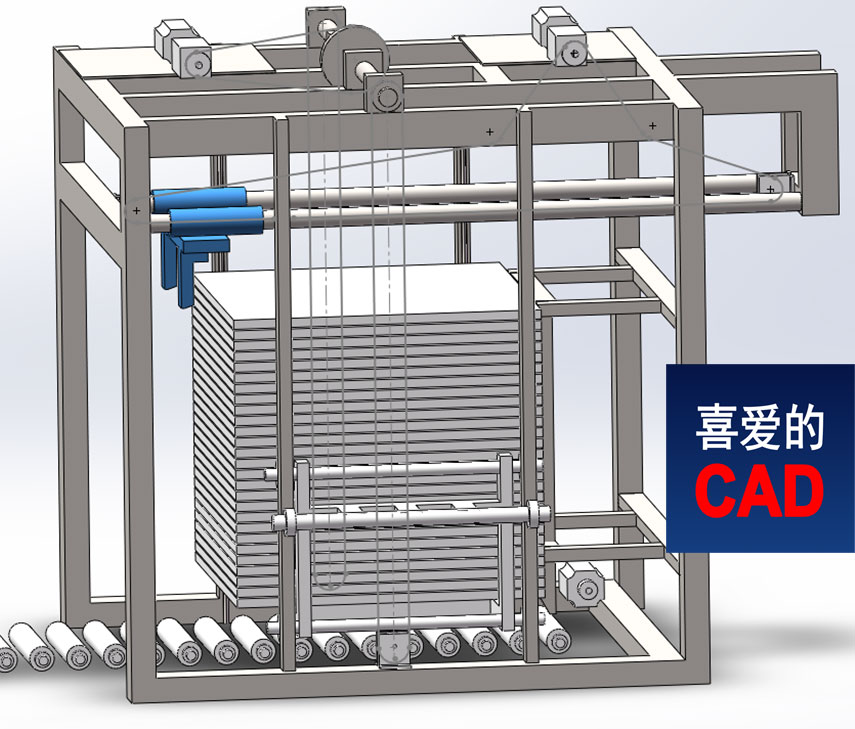

图6 板材自动上料机三维设计效果图

3. 水平方向拉手拉动顶部3张板材到指定位置。水平方向拉手采用链传动，由电机驱动。

图7 板材自动上料机三维设计效果图

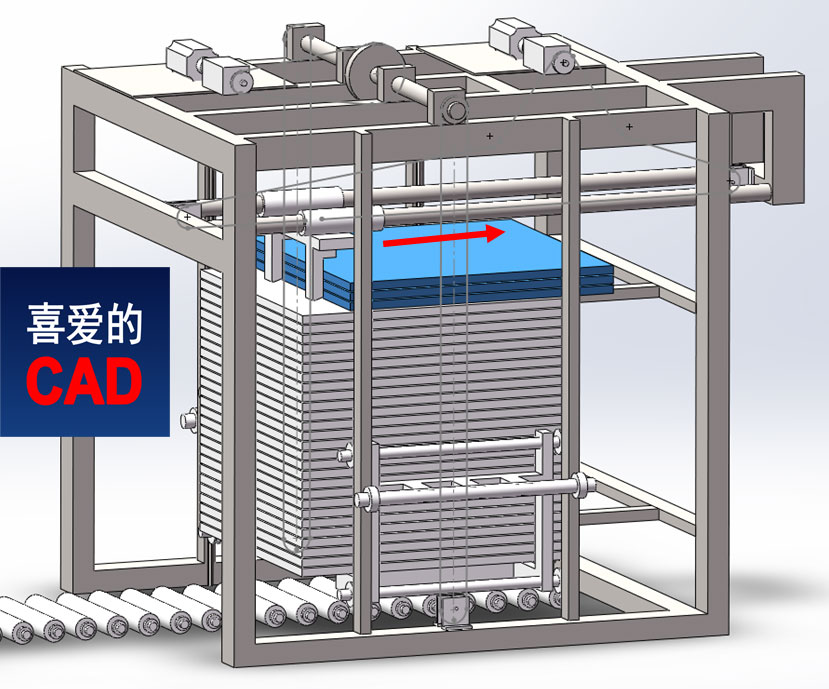

图8 板材自动上料机三维设计效果图

4. 水平方向拉手返回到左侧。

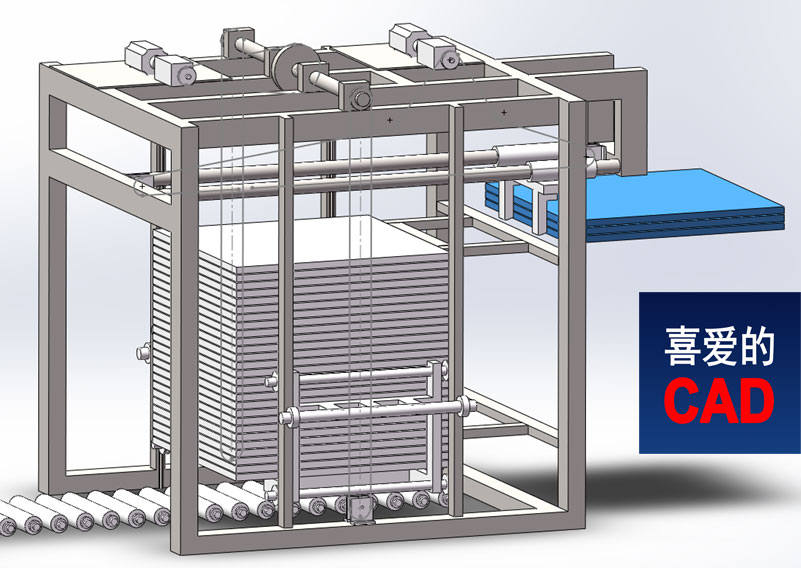

图9 板材自动上料机三维设计效果图

5. 重复2-4步。
