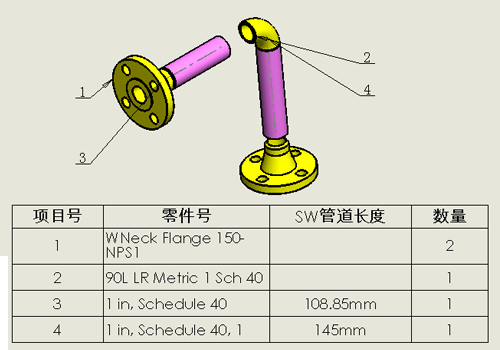

SolidWorks Routing 管道设计及管道工程图教程 自动计算各个管道的长度

SolidWorks 中自带 SolidWorks Routing 插件,利用此插件可以快速方便的绘制管道3D模型,自动生成管道、管件等,并且生成工程图插入材料明细表时,可以自动统计管道的长度。

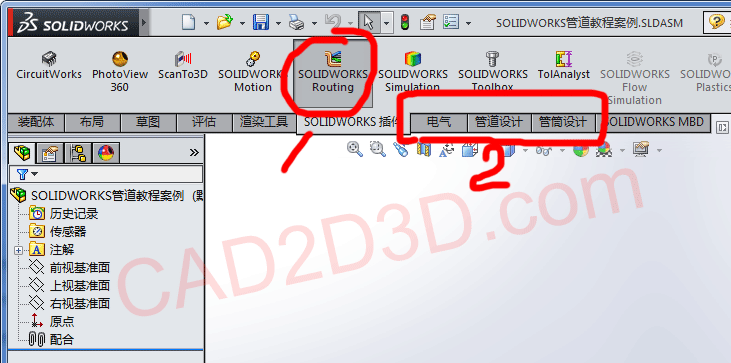

1. 打开SolidWorks Routing 插件,工具栏会多出 电气 管道设计 管筒设计 选项卡,具体见下图中的1和2所示。

SolidWorks Routing 管道设计及管道工程图教程 自动计算各个管道的长度

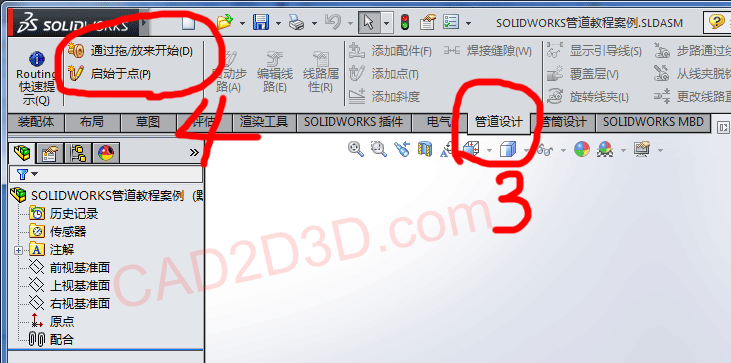

2. 本案例选用 管道设计 选项卡,工具栏中 通过拖放来开始(D)起始于点(P)两个按钮被激活,通过这两个按钮开始画管道,具体见下图中的3和4。

SolidWorks Routing 管道设计及管道工程图教程 自动计算各个管道的长度

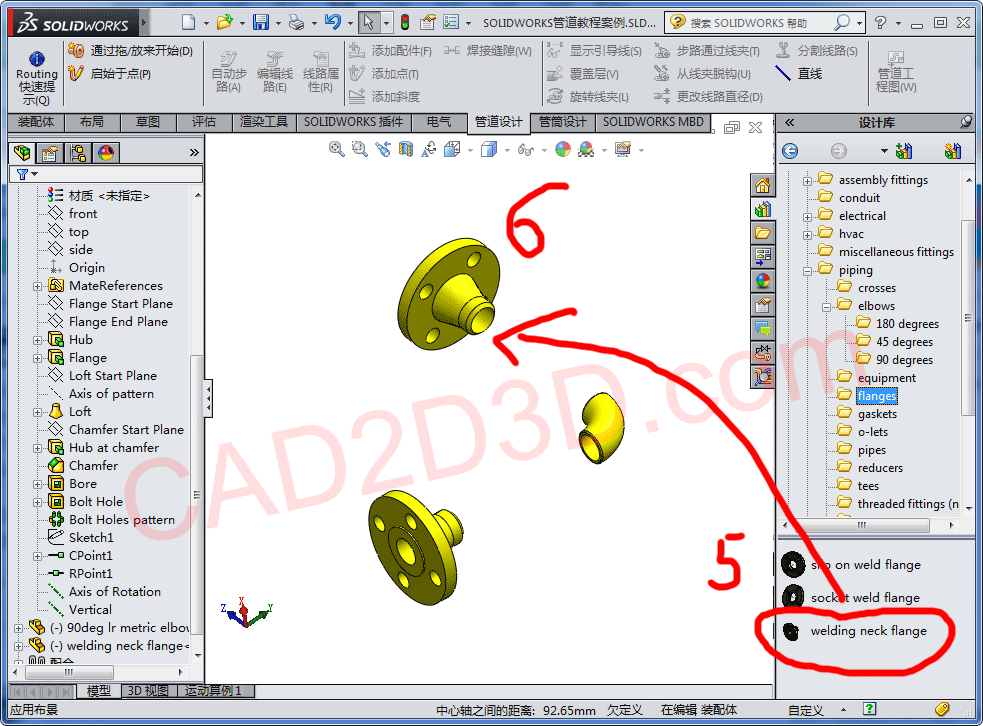

3. 初始装配体为空,可以 通过拖放来开始(D),将所需管件从库里拖放到装配体中,添加配合关系,具体见下图中的5和6。

SolidWorks Routing 管道设计及管道工程图教程 自动计算各个管道的长度

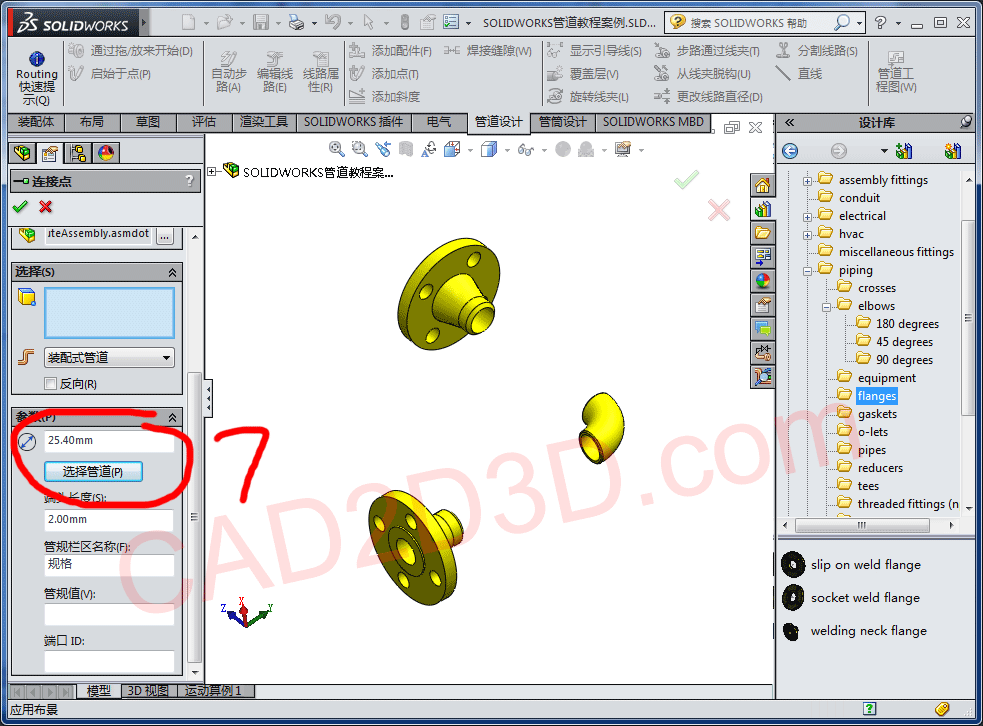

4. 管件组装后,点击 起始于点(P)选择管道 具体见下图中的7。

SolidWorks Routing 管道设计及管道工程图教程 自动计算各个管道的长度

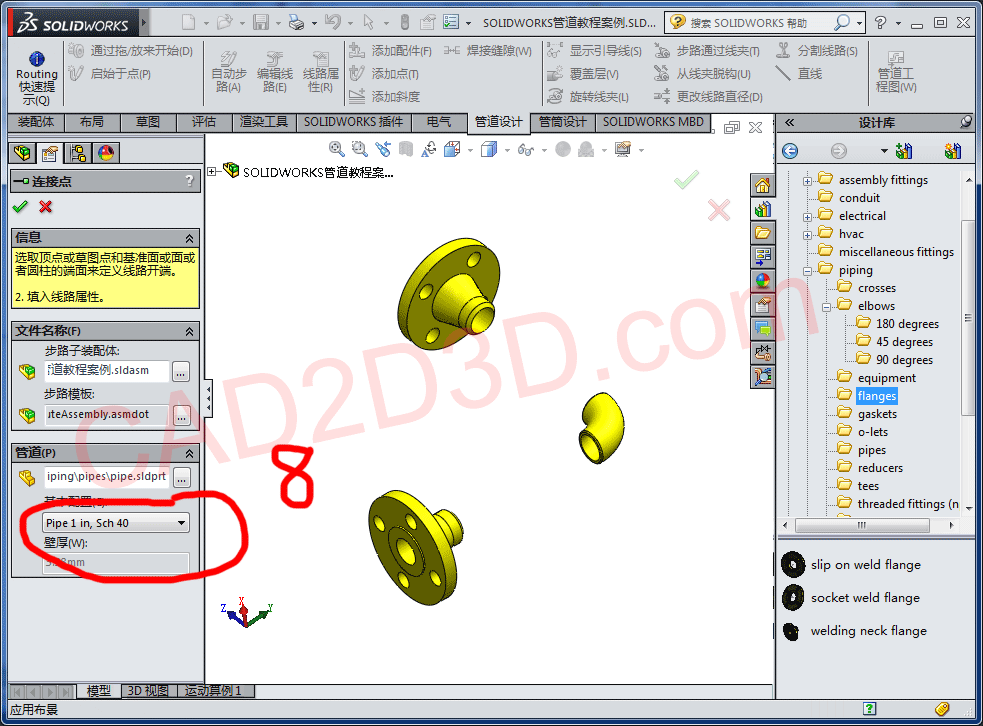

5. 选择管子的具体规格,具体见下图8。

SolidWorks Routing 管道设计及管道工程图教程 自动计算各个管道的长度

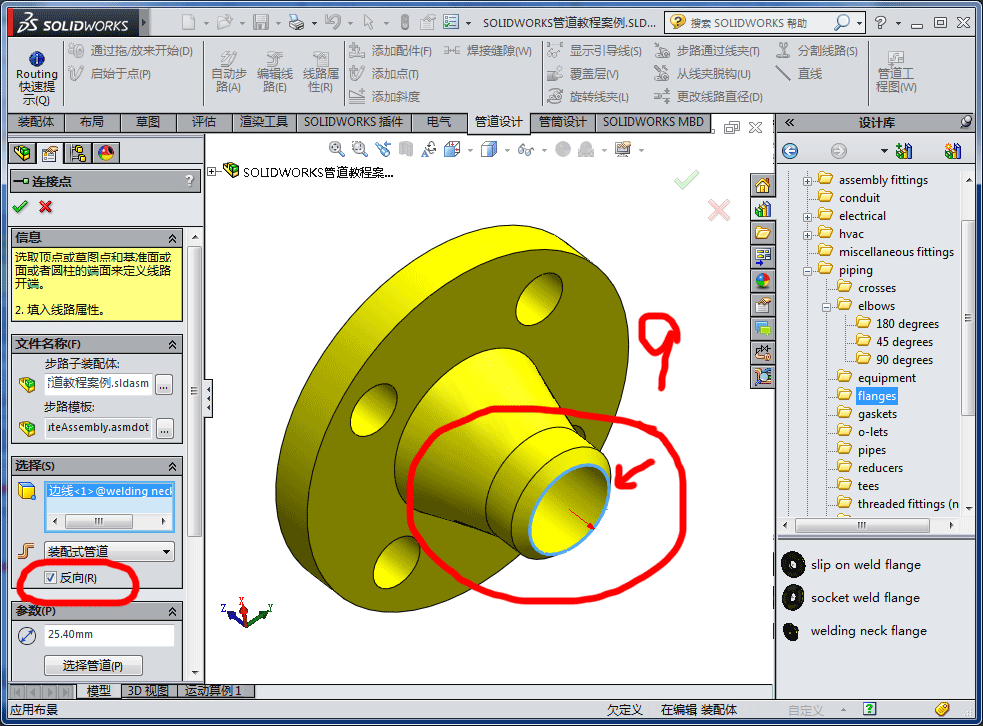

6. 连接点选择法兰端部的圆,注意方向,具体见下图9。

SolidWorks Routing 管道设计及管道工程图教程 自动计算各个管道的长度

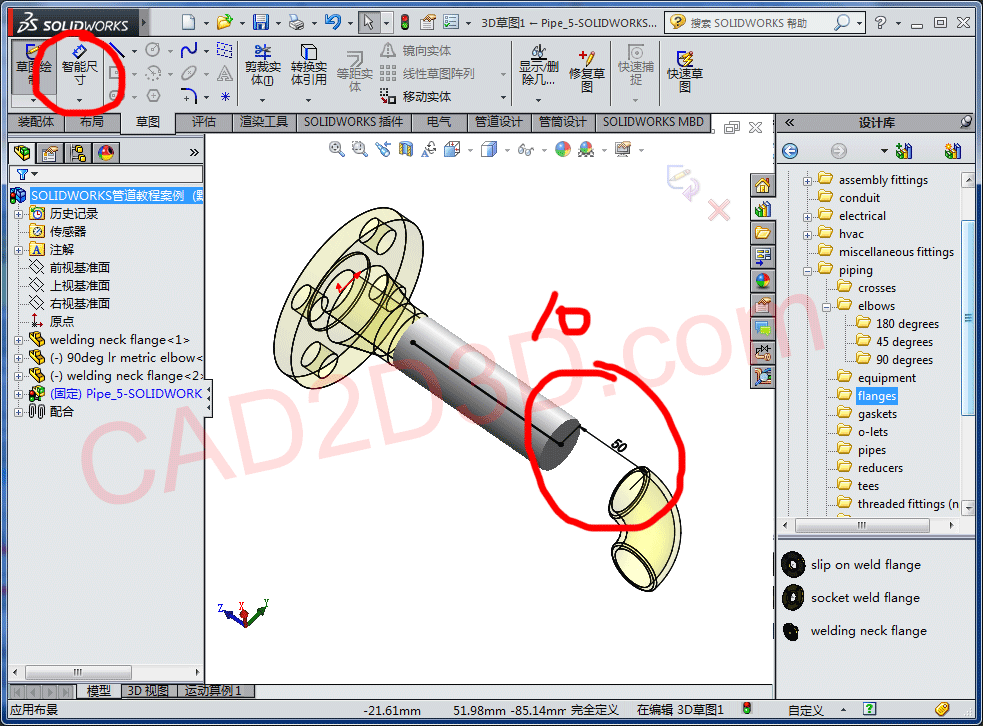

7. 管子末端连接,可以直接标注尺寸,具体见下图10。

SolidWorks Routing 管道设计及管道工程图教程 自动计算各个管道的长度

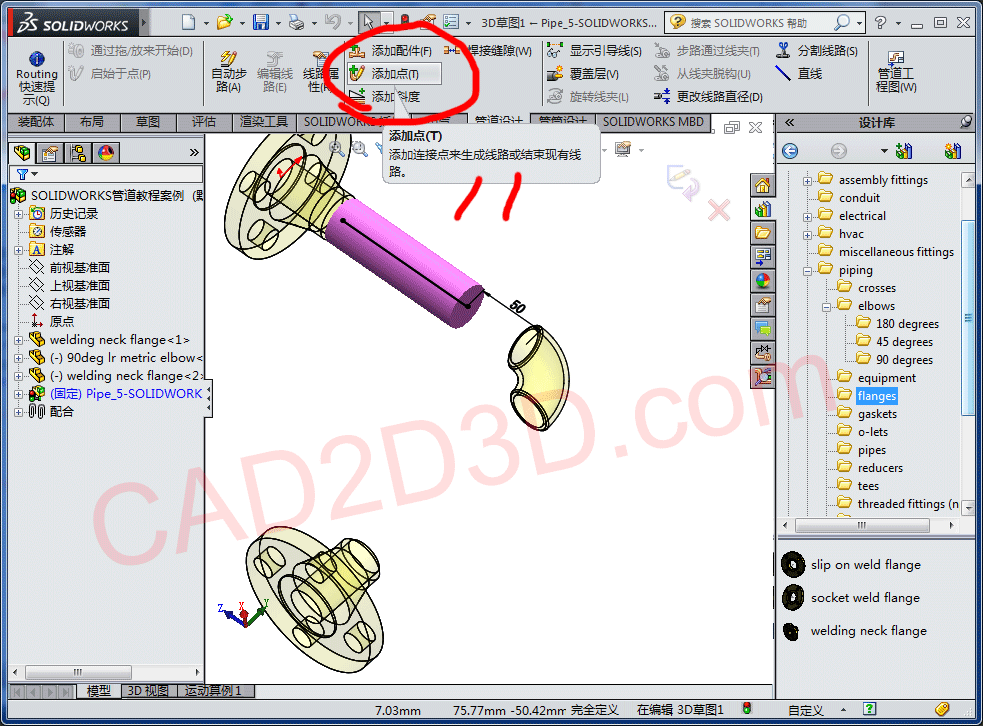

8. 自动生成管子,点击添加点,继续增加其他的管子,具体见下图中的11。

SolidWorks Routing 管道设计及管道工程图教程 自动计算各个管道的长度

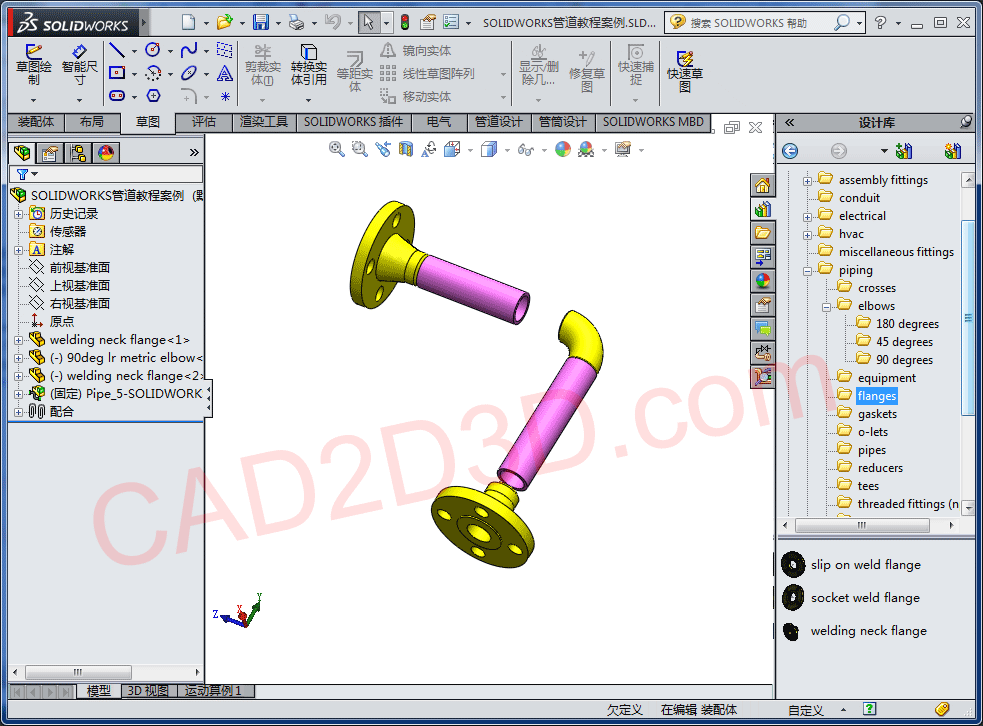

9. 最终效果见下图

SolidWorks Routing 管道设计及管道工程图教程 自动计算各个管道的长度

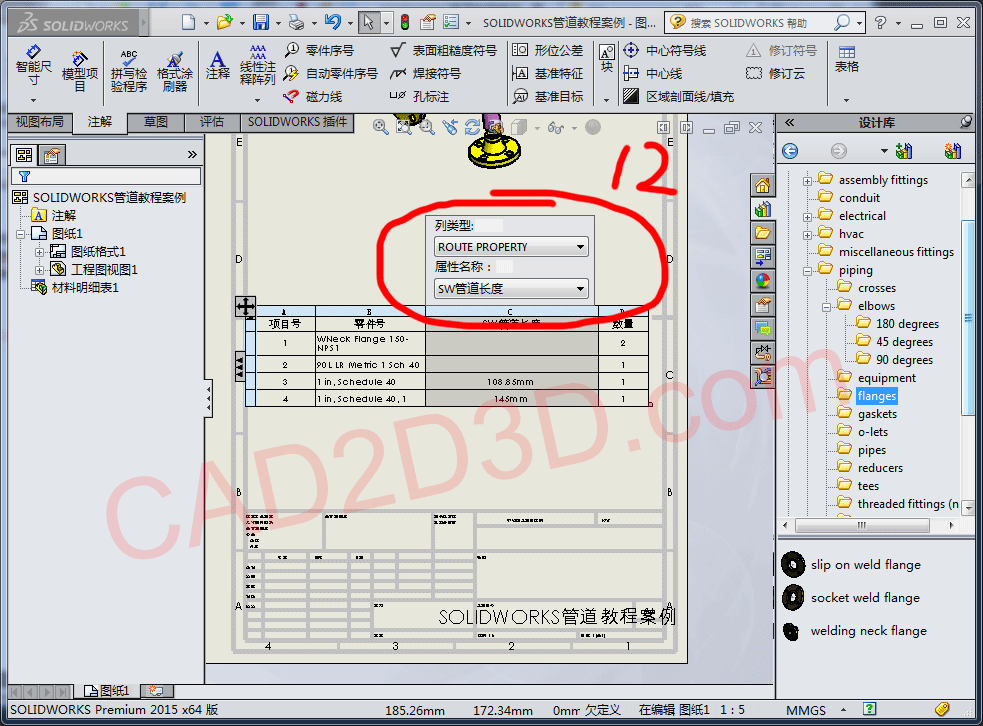

10. 生成工程图,生成材料明细表,管道长度列类型选择ROUTE PROPERTY,属性名称选择SW管道长度,即可自动生成所有管子的长度。

SolidWorks Routing 管道设计及管道工程图教程 自动计算各个管道的长度

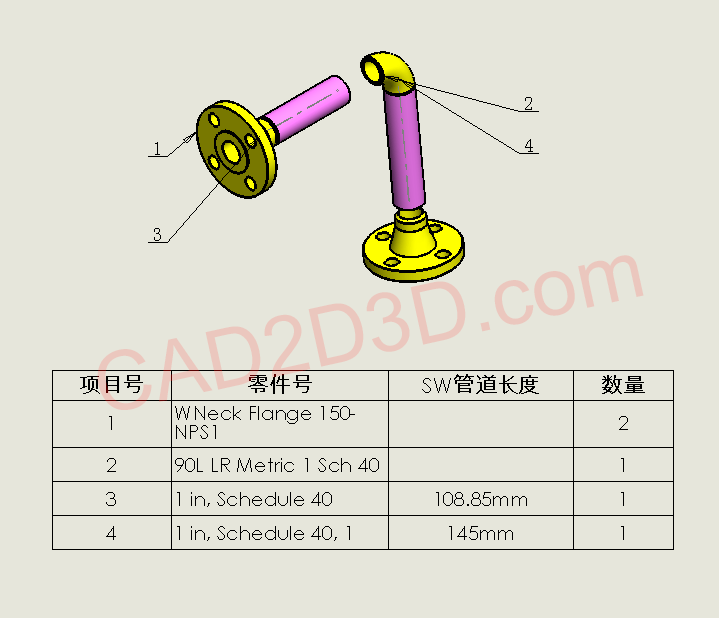

11. 最终管道工程图

SolidWorks Routing 管道设计及管道工程图教程 自动计算各个管道的长度
