工程图标题栏内容是否有必要标注图纸件数或数量?

有些公司图纸标题栏内容中有 件数 这一项,这个不知道怎么理解,图纸还有件数一说吗?只有图纸上的零件才有件数之说,但存在就是合理。

工程图标题栏内容是否有必要标注图纸件数或数量?

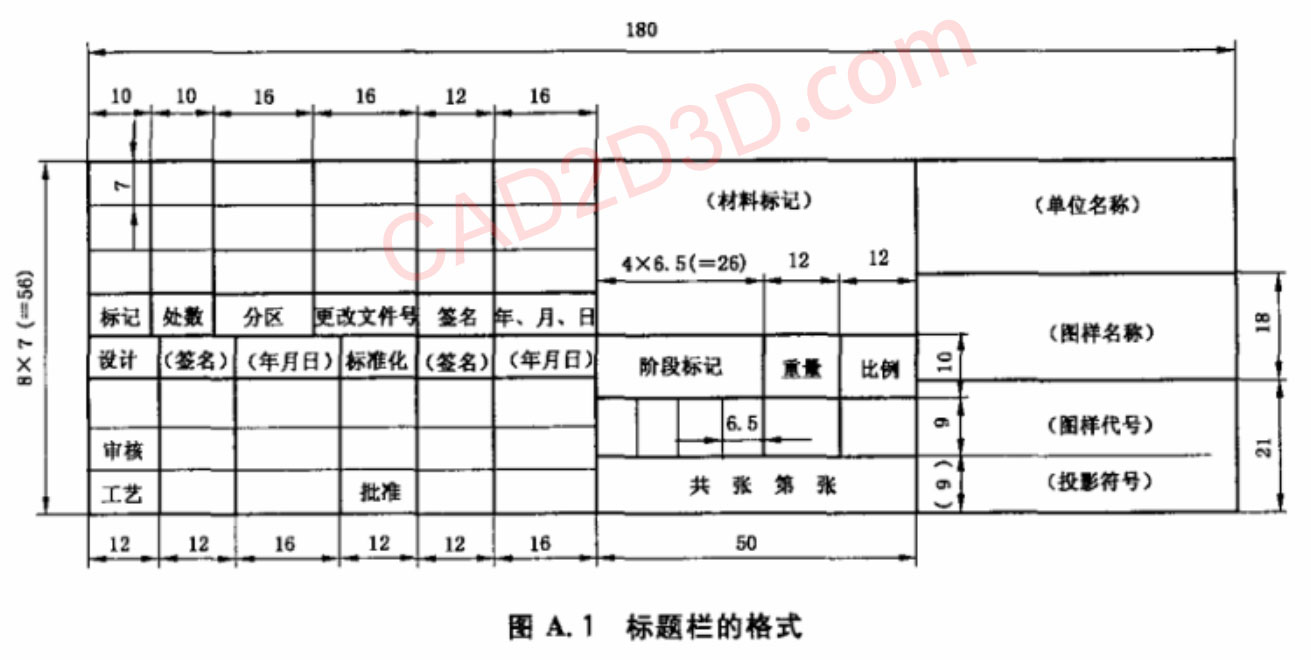

下图是GB/T 10609.1 制图标准 标题栏 的格式举例,没有件数之说。

工程图标题栏内容是否有必要标注图纸件数或数量?

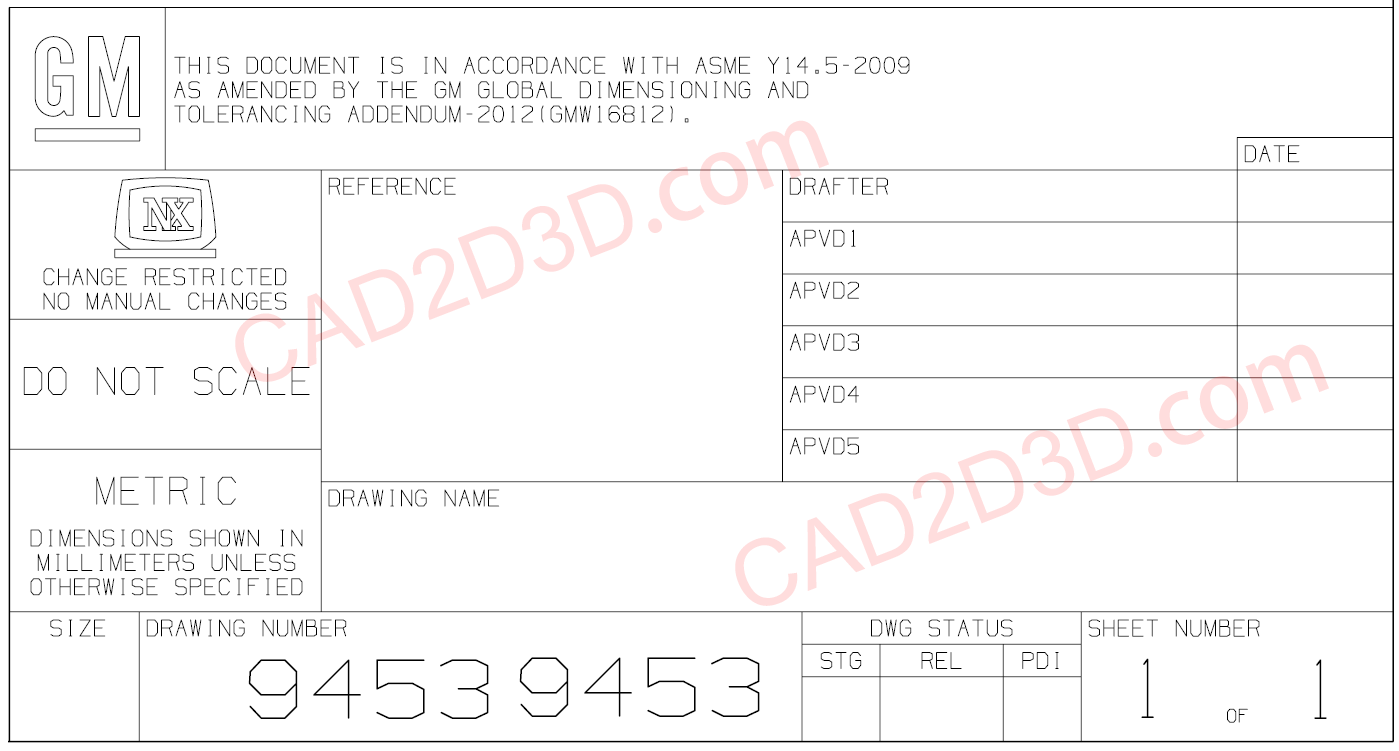

下图是美国通用汽车公司图纸的标题栏内容,也没有件数之说。

工程图标题栏内容是否有必要标注图纸件数或数量?

为什么有的公司图纸会存在件数之说呢?

图纸上标注件数的公司都有一些特征,例如公司产品是非标产品,一次性产品,后续再无订单,直接在图纸上标注了 件数,图纸用完之后基本上再也不用了,但这种操作也不符合标准化要求,可能是公司早期某个人这样做,后来就一直沿用下来。

正常情况下,图纸上标题栏是没有件数要求的,图纸只有1张,不存在件数要求。

生产部门生产什么产品是根据销售部门订单输入,销售部门下发订单,生产部门接到订单后,根据材料消耗明细表下料投产,注意此处材料消耗明细表不同于BOM(材料清单),材料消耗明细表是在BOM的基础上考虑到材料实际损耗而制定的,有一定的裕量,材料消耗明细表内含有组成产品的所有零部件名称及数量要求,比如订单1万件,则材料消耗明细表中的所有项直接乘以1万即可。

BOM是设计人员出具的,而材料消耗明细表由工艺人员出具,生产是根据材料消耗明细表来投产的,具体生产制造过程是根据作业指导书(工艺人员出具)来完成。

比如 常见的机加工行业,机床上贴的都是作业指导书,很少贴图纸,具体生产人员一般拿不到产品图纸。
