车床磨床夹紧定位工装:顶尖、拨盘、鸡心夹头详细介绍

在车床上加工实心(4<L/d<15)轴类零件时,经常使用顶尖装夹工件,且不需找正,定心精度较高。使用顶尖装夹工件,必须先在工件两端面上钻出中心孔。

淘宝鸡心夹头购买地址:点我直接打开淘宝购买

车床磨床夹紧定位工装:顶尖、拨盘、鸡心夹头详细介绍

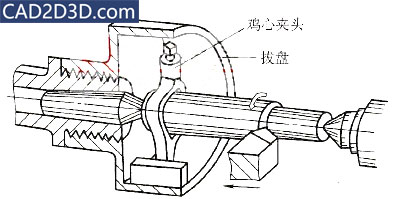

在使用双顶尖安装工件时,前、后顶尖是不能带动工件旋转的,必须借助拨盘和鸡心夹头来传递动力。拨盘安装在主轴上,鸡心夹头安装在工件上。

车床磨床夹紧定位工装:顶尖、拨盘、鸡心夹头详细介绍

前顶尖(也称死顶尖)与工件之间没有相互运动,一起转动。后顶尖(称为活顶尖)与工件之间有相对运动,为保证后顶尖的使用寿命,应对其进行淬火处理,提高它的耐磨性。

下图所示为使用用两顶尖及拨盘、鸡心夹头安装工件情况:

车床磨床夹紧定位工装:顶尖、拨盘、鸡心夹头详细介绍

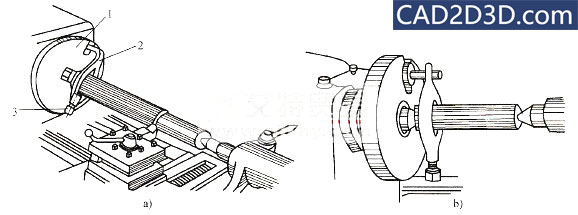

上图代号说明:

a) 弯头鸡心夹头

b) 直尾鸡心夹

1 拨盘

2 鸡心夹头

3 螺钉
