LPG（液化石油气）装车臂（鹤管）规格参数及外形尺寸

目录： 化工装备   作者： 尚延伟   日期： 2024/03/14

1 LPG装车臂（鹤管）概述

LPG全称液化石油气，LPG装卸臂设计标准参见 HG∕T 21608-2012 《液体装卸臂工程技术要求》，由于液态LPG温度较低，LPG装卸臂管道材质建议选择低温钢，比如LPG管道选用ASTM A333-6（相当于16MnDG），LPG阀门壳体选用ASTM A352 LCB（铸件）、A350 LF2（锻件）。

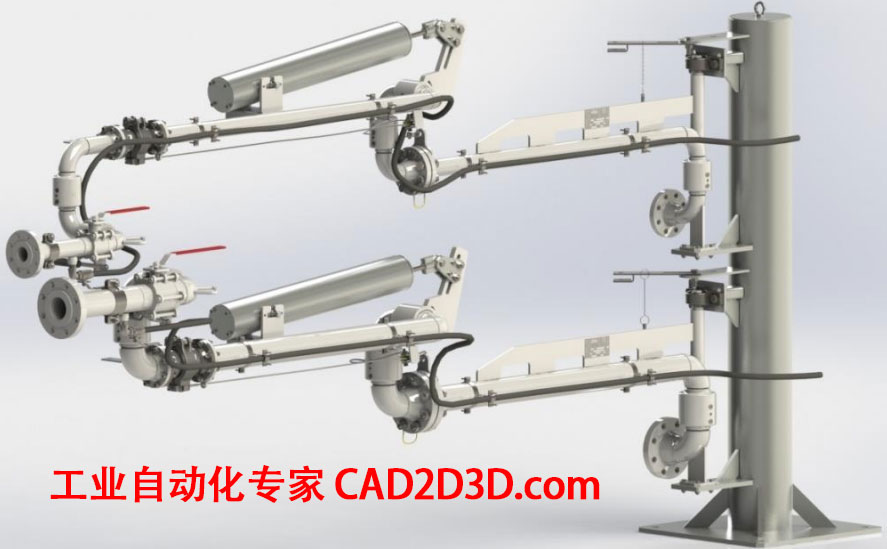

2 LPG装车臂（鹤管）三维示意图

LPG装车臂主要由主管道切断阀（球阀）、氮气吹扫阀（截止阀或针阀）、拉断阀、快速接头、金属软管、旋转接头、平衡缸管道、管件、法兰等组成

LPG（液化石油气）装车臂（鹤管）规格参数及外形尺寸

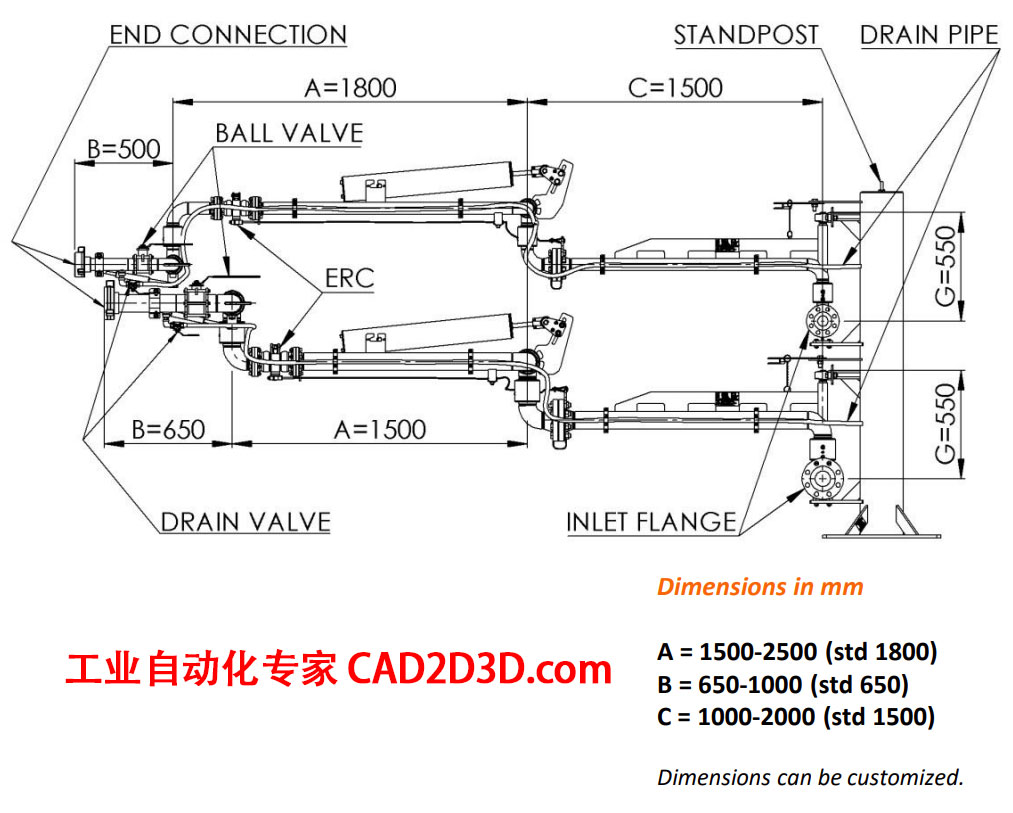

3 LPG装车臂（鹤管）外形尺寸图

LPG装车臂内臂长1500mm，外臂长1800，外伸臂长600，尺寸可定制。

LPG（液化石油气）装车臂（鹤管）规格参数及外形尺寸

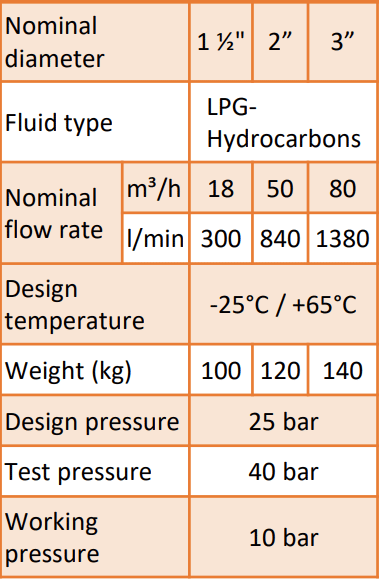

4 LPG装车臂技术参数

LPG装车臂设计压力2.5MPa，设计温度-25℃/+65℃，装车流量30m³/h，液相管接头2"，气相管接头1"。

LPG（液化石油气）装车臂（鹤管）规格参数及外形尺寸

参考文献：https://ifcinflow.com/wp-content/uploads/2023/01/Silea-Chemical-Loading-Arm_Datasheet_1803_01_EN_003.pdf
