1 针型阀含义
针阀、针型阀,全称针型截止阀,英文Needle Valve,钢制针型截止阀公称尺寸DN2.5~DN25(公称压力不大于PN320),钢制针型截止阀公称尺寸DN10~DN15(公称压力PN16~PN25)。
针型阀属于截止阀的一种,只不过针型阀公称尺寸比较小,阀瓣是锥形或球阀。
针型阀的阀瓣比较特别,标准《JB/T 7747 针型截止阀》4.5 阀瓣,说明如下:
4.5.1:阀瓣与阀杆设计成一体,阀瓣也可与阀杆组装在一起,组装后阀瓣应能灵活回转,且连接可靠。
4.5.2:阀瓣密封面可在阀瓣上直接加工成,也可堆焊制成。阀瓣采用锥形或球形密封面。
针型阀机械行业标准:《JB/T 7747 针型截止阀》
2 针型阀内部结构和运行原理

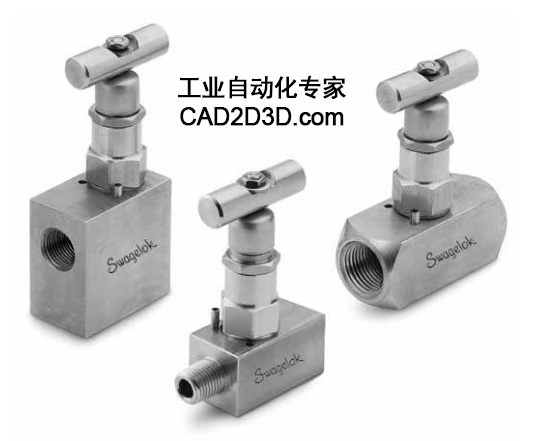

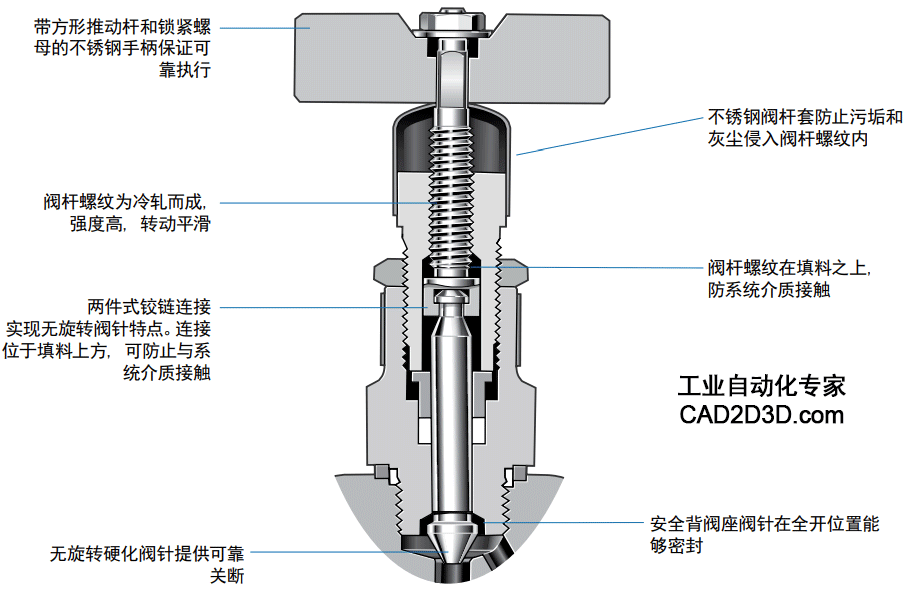

下图是世伟洛克通用针阀GU系列的内部结构图。阀瓣是锥形,阀杆与阀瓣是铰链连接,阀杆旋转,阀瓣只升降不旋转。

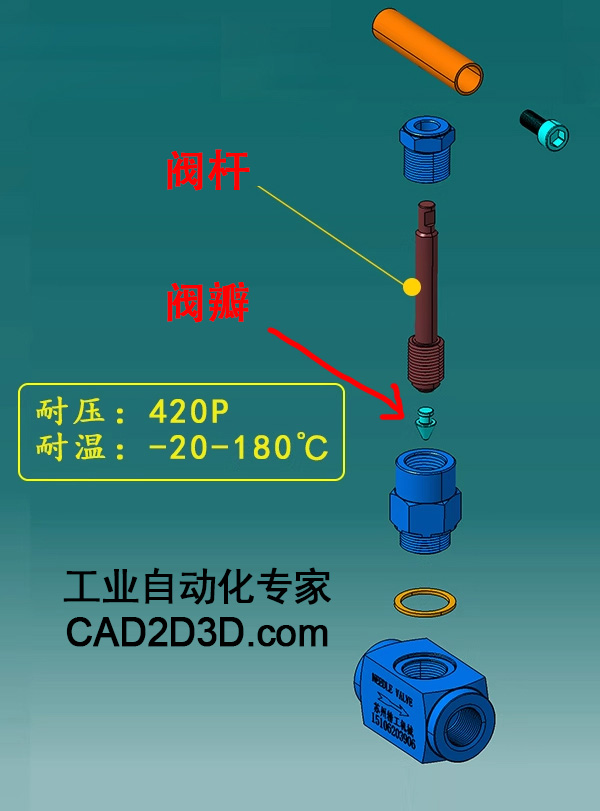

下图是美国ACCUTEK WATERJET针型阀分解图,阀瓣和阀杆是分体式。
3 针型阀材料、压力和温度

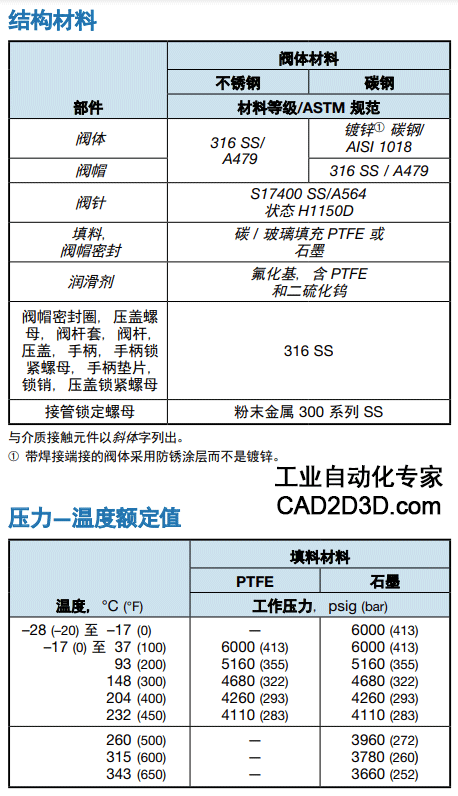

阀体材质有316不锈钢和AISI 1018镀锌碳钢。另外,标准《JB/T 7747 针型截止阀》还有铜制截止阀。

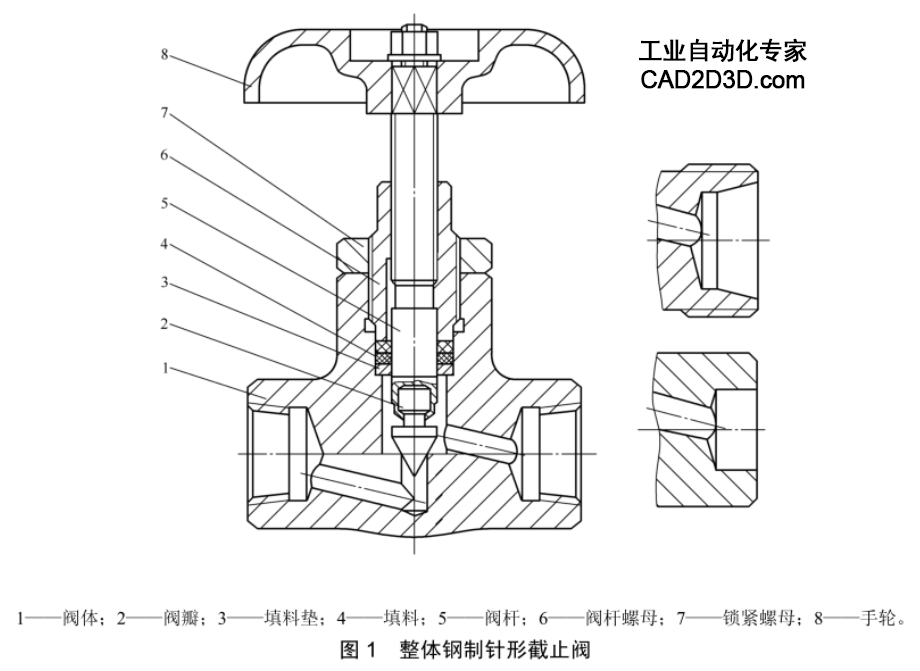

4 标准《JB/T 7747 针型截止阀》锻制一体式针型阀内部结构图
下图所示的阀瓣和阀杆是分体的,阀瓣只升降不旋转。
参考文献:
- 机械行业标准 JB/T 7747 针型截止阀 https://www.doc88.com/p-3357762271332.html
- 世伟洛克 SWAGELOK 通用针阀GU系列 https://www.swagelok.com.cn/downloads/webcatalogs/cn/ms-02-312.pdf
