为改善泵的工作条件,泵的吸人、排出管道布置应注意以下几点:

1) 所有泵的吸人管道,在靠近端部处均应在开工时能安装临时过滤器(已安装永久性过滤器者除外)。

2) 泵的吸入、排出管道的重量(包括阀门)不应由泵体承受,而应在靠近泵体的管段。上设支吊架,最好是无需拆临时支吊架而能将其移走

3) 泵的吸人管道应尽可能缩短,少拐弯,如必须拐弯时,也应采用长曲率半径的弯头,避免突然缩小管径。

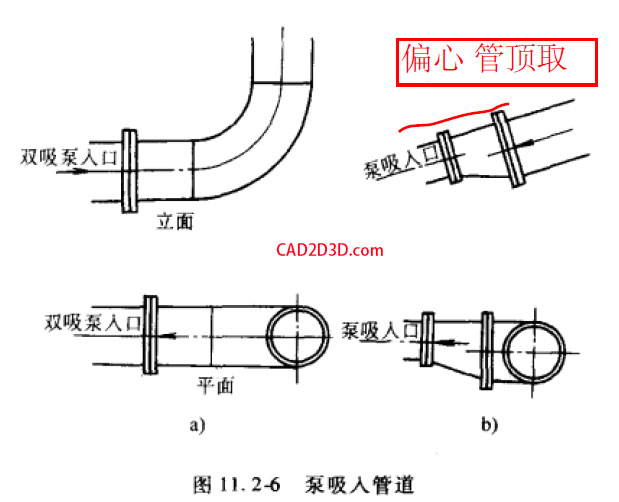

4) 泵的吸人管道管径不应小于泵的吸人口,如在水平管段变径时,应设置偏心异径管,且管顶取平,而不应设置同心异径管,以避免形成“气袋" ,如图11.2-6所示。如在垂直管段变径,可设置同心异径管。

泵管道布置标准规范 - 机械设计手册 管道与管道附件

5) 泵的吸入管道应尽可能避免形成积聚气体的“气袋”,当无法避免时,则应在“气袋”顶部安装DN15~ 20mm的放气阀。

6) 单吸泵的吸入管遭最好设置长约为吸人口直径3倍的直管;双吸泵的吸人管路则应设置长约为吸人口直径7 ~10倍的直管。

7) 泵的吸入管道应有0.02的坡度,当泵比水源低时坡度朝向泵,当泵比水源高时则反之。.

8)泵的排出管道,一般应安装止回阀。一般也应增设旁路,且与吸人管路连通,以防止超载。往复泵、旋涡泵和齿轮泵的排出管道,一般在截断阀前设置安全阀(泵已配安全阀者除外),安全阀的排出管应与吸人管道联接,如图11.2-7所示。
