表面粗糙度符号,机械类图纸标配,每个机械工程师都会画,虽然表面粗糙度很普及,但很多人并不知道表面粗糙度具体含义,也不知道表面粗糙度如何测量,还有更悲催的,那就是表面粗糙度符号我们都标注错了。
刚刚给新来的同事审图,发现图纸上的表面粗糙度符号有“问题”,然后我就在图纸上给他画了一个“正确”的符号,结果,新同事跟我说:“你画的符号已经过时了,新标准就是我画的样子,大学老师告诉我的”,听完他的话之后,一时不知所措,这么些年过去了,公司所有的图纸都是按我说的样式画的表面粗粗度符号,从来没人提起表面粗糙度符号有问题,到底是谁错了?
随后我就查了一个表面粗糙度标准GB/T131,原来已经更新到GB/T 131-2006,而我学的还是GB/T 131-1993,GB/T 131-2006 已经不叫《机械制图 表面粗糙度符号、代号及其注法》,而是叫《产品几何技术规范(GPS) 技术产品文件中表面结构的表示法》,英文是 Geometrical Product Specifications (GPS) - Indication of Surface Texture in technical Product documentation,标准规范日新月异,一不小心就被时代给淘汰了。

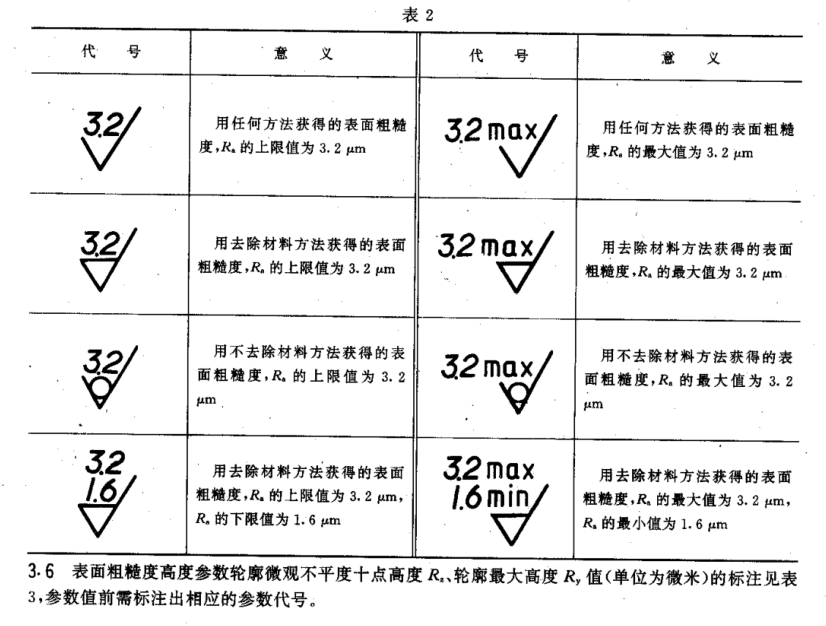

下面这些表面粗糙度代号,我们应该很熟悉,因为我们的图纸都是这样标注的,但其实这些都是错误的标注,因为它已经过时了,被新的标准取代了。

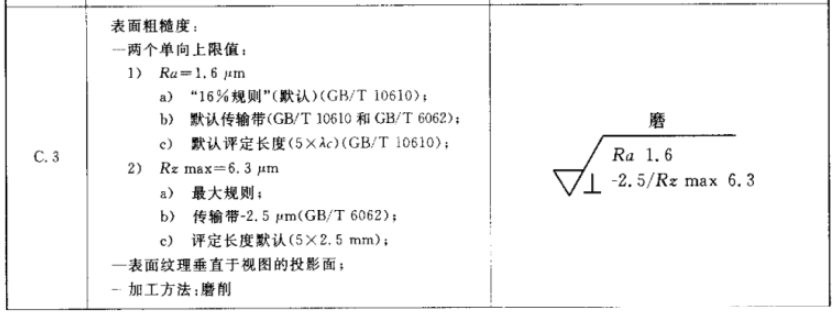

下面这些才是正确的标注示例:

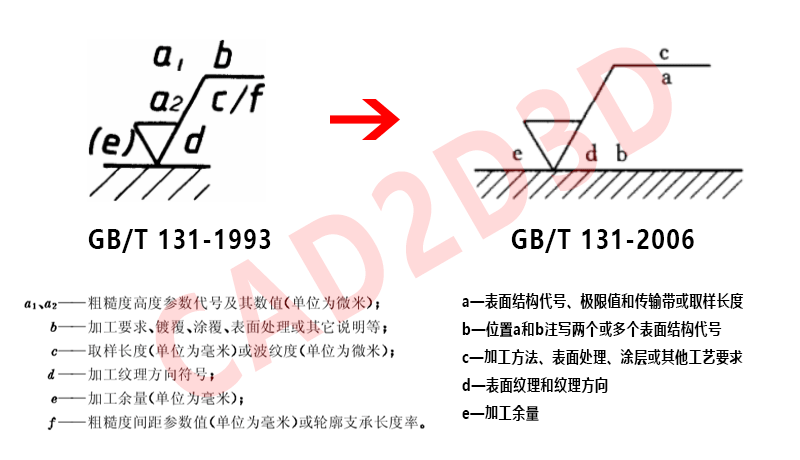

GB/T 131-1993与GB/T 131-2006 表面粗糙度图形符号的对比如下:
主要是代号标注位置的改变,以前粗糙度数值都是标在√的上面,现在是标在右侧横线的下面。

机械行业的标准很多都几十年没有变化了,之前我同事还在看87年出版的机械制图,本以为大学四年学的内容够用一辈子,没想到被表面粗糙度破防了,看来以后还是要关注了一下国家标准,不然不但不能知道年轻人,还会被年轻人看笑话。
GB/T 131-2006 标准免费下载地址: https://pan.baidu.com/s/1NVtrvCal2l0bIvaES09MfA?pwd=1r28 提取码: 1r28
作者:尚延伟
