管道上温度变送器(传感器)安装规范要求 测温点 插入深度

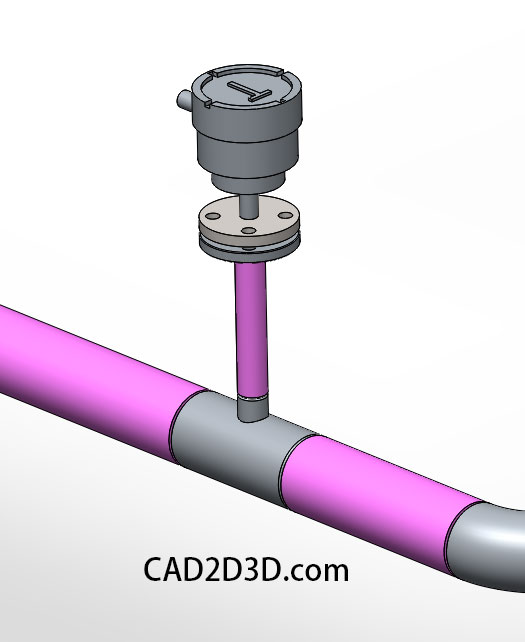

一体化温度变送器主要由温度传感器、保护套管、变送器等部分组成。

传感器将温度的变化转换成电阻值的变化;

保护套管用来隔离工艺介质,保护电阻体;

变送器将变化的电阻值转换成4-20mA(或1~5V)模拟信号输出。

管道上温度变送器(传感器)安装规范要求 测温点 插入深度

温度传感器安装规范要求如下:

1. 正确选择测温点

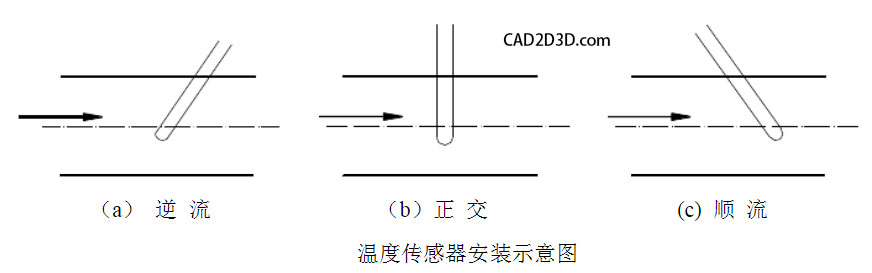

a. 在测量管道测温时,应保证测温元件与流体充分接触,以减少测量误差,因此要求测温元件应迎着被测介质流向插入,至少需与被测介质正交(成90℃),且不能与被测介质形成顺流,具体如下图所示。

管道上温度变送器(传感器)安装规范要求 测温点 插入深度

b. 选择有代表性的测温点位置,测温点不应选在死角区域,应尽量避开有电磁干扰源的场合。

2. 合理确定测温元件的插入深度。

插入深度的选择,应使感温元件能够充分的感受到被测物体的实际温度。

a. 在管线上安装时,测量元件的感温点应处于管道中心流速最大处,保证有足够的插入深度,保护管的末端分别越过管中心线为:铂电阻:50~70mm。

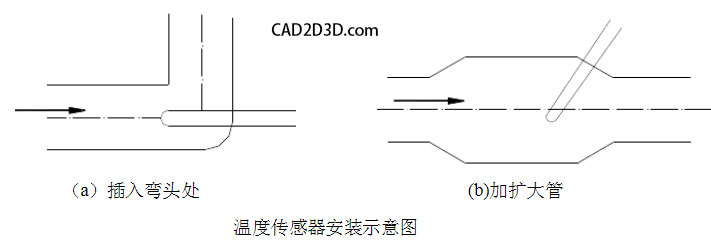

b. 若工艺管道过细(直径小于80mm),应插入弯头处或加装扩大管。

管道上温度变送器(传感器)安装规范要求 测温点 插入深度
