SolidWorks 焊件钢结构件,工程图快速生成切割清单列表,含数量、规格、长度

在SolidWorks中画钢结构焊件时,可以使用焊接工具快速生成三维模型,并且生成工程图时,可以快速生成焊接切割清单,便于管材统计和下料。

本文案例3D原文件(SolidWorks2016)下载:见页面底部下载链接

相关文章:SolidWorks Routing 管道设计及管道工程图教程 自动计算各个管道的长度

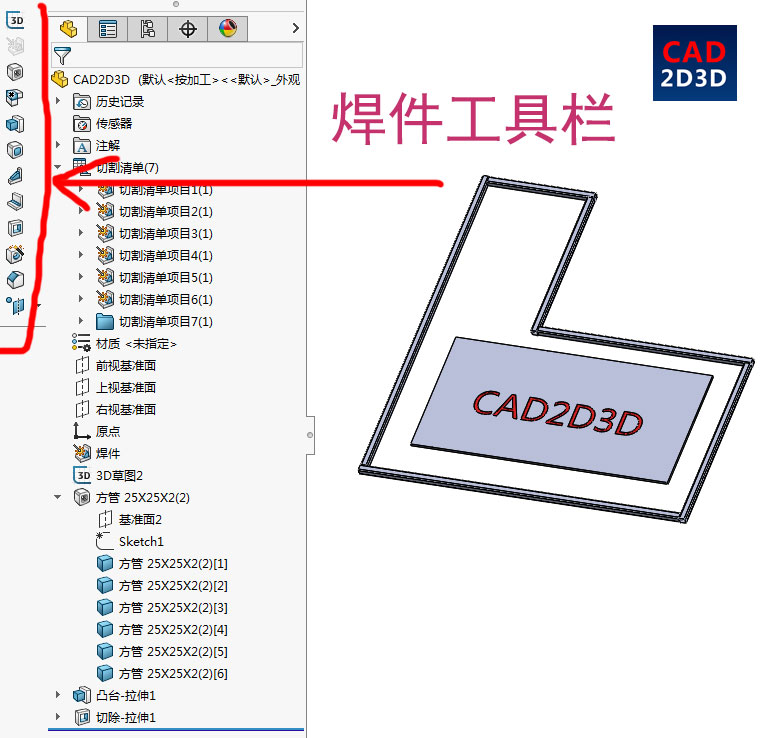

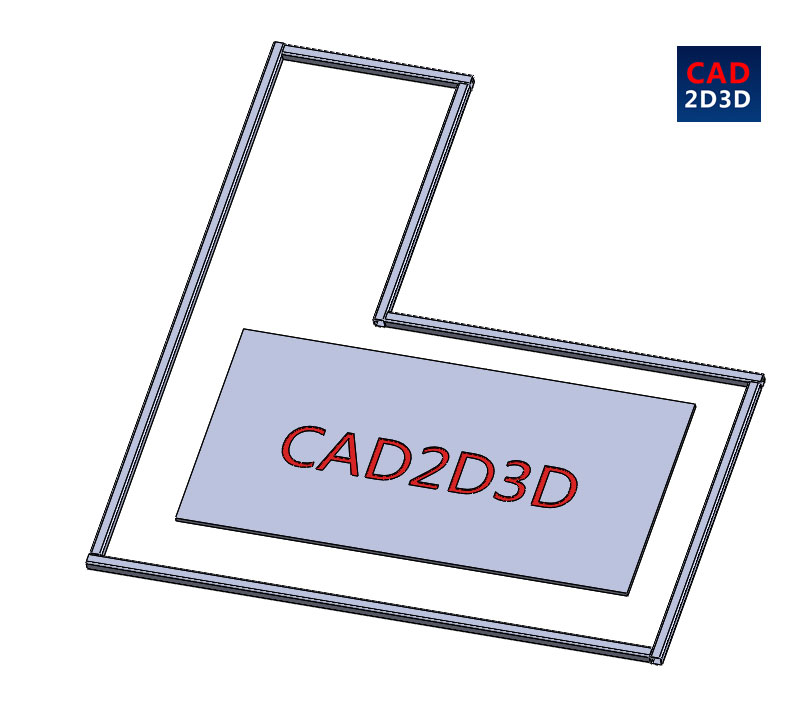

1. 在SolidWorks软件中,激活焊件工具栏,使用焊件工具生成的三维模型。

SolidWorks 焊件钢结构件,工程图快速生产切割清单列表,含数量、规格、长度

SolidWorks 焊件钢结构件,工程图快速生产切割清单列表,含数量、规格、长度

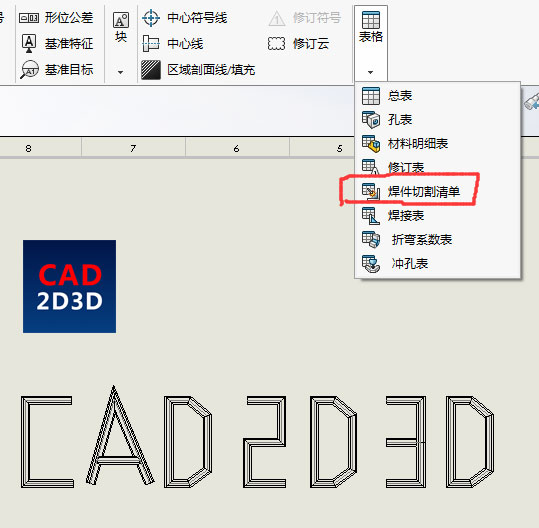

2. 生成工程图,选择 焊件切割清单,具体如下图所示:

SolidWorks 焊件钢结构件,工程图快速生产切割清单列表,含数量、规格、长度

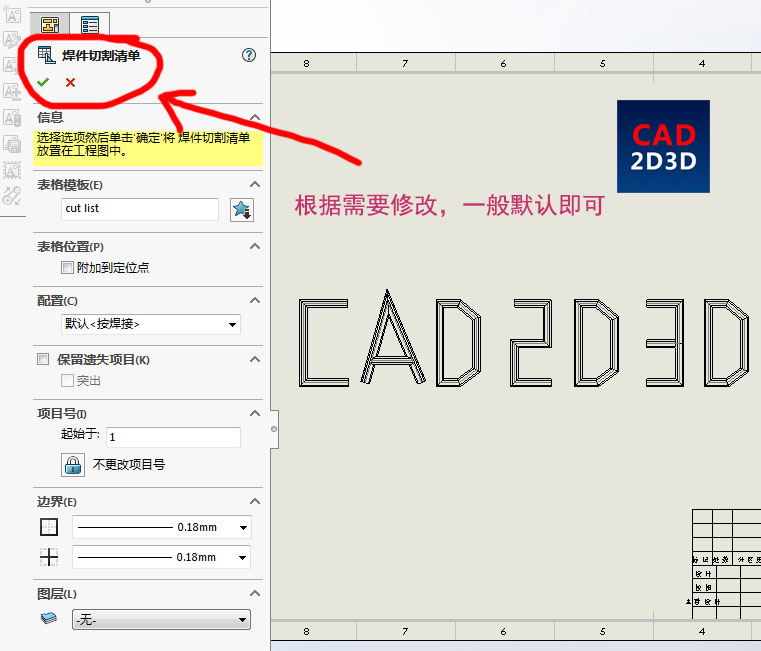

3. 焊件切割清单选项卡,根据需要修改,一般默认即可,具体如下图所示:

SolidWorks 焊件钢结构件,工程图快速生产切割清单列表,含数量、规格、长度

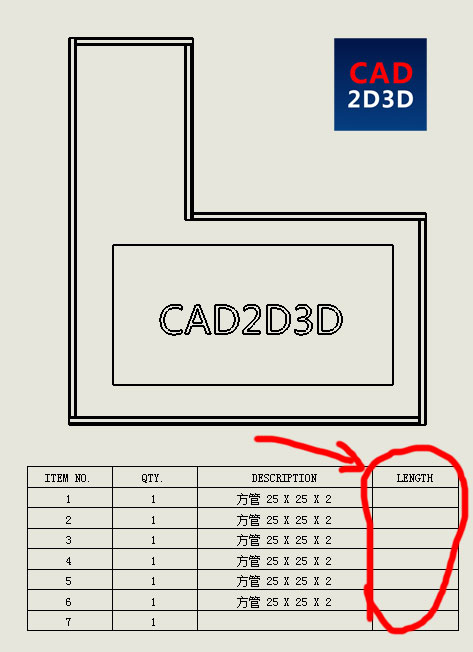

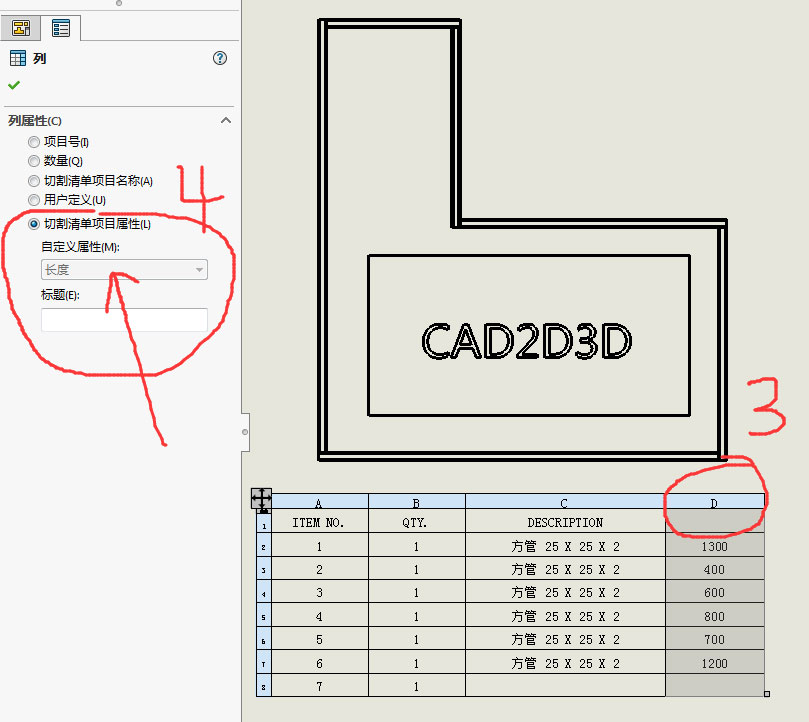

4. 生成焊件切割清单表,主要包括序号、数量、规格、长度,表格长度一列可能没有具体值,可以选中 长度 列,左侧会弹出 属性,选中切割清单列属性/自定义属性,选中长度即可,具体如下图所示:

SolidWorks 焊件钢结构件,工程图快速生产切割清单列表,含数量、规格、长度

SolidWorks 焊件钢结构件,工程图快速生产切割清单列表,含数量、规格、长度

总结:使用SolidWorks画钢结构焊件时,最好使用焊件工具,方便快捷,而且工程图可以快速生成切割清单。
