工控软件里的组态是什么意思?和计算机中的常说的配置有什么区别?

1. configuration 单词翻译

config是英文单词configuration的缩写,来看一下Google翻译提供的 configuration 具体解释:an arrangement of elements in a particular form, figure, or combination。configuration 同义词有:arrangement, layout, geography, design, organization, order, grouping, positioning,Google翻译提供的一个例句:the broad configuration of the economy remains capitalist。

2. config 在计算机编程语言中的翻译(配置)

在很多计算机编程语言中config一词一般翻译成配置,特别是在Linux系统的服务器上,由于缺少图形化界面,经常需要修改配置文件(.conf),这些配置文件的作用就是规定服务器一些参数值。

下面是网络服务器配置界面:

工控软件里的组态是什么意思?和计算机中的常说的配置有什么区别?

3. config 在工控软件中的翻译(组态)

在工控软件中,Configuration都被翻译成组态,组态就是用应用软件中提供的工具、方法、完成工程中某一具体任务的过程。与硬件生产相对照,组态与组装类似。

组态软件是工业自动化控制领域实现人机交互的必不可少的工具,常见的有:InTouch、iFix、Citech、WinCC、组态王、Controx开物、ForceControl、GE的Cimplicity、RSView Supervisory Edition、Lookout、Wizcon、MCGS等。

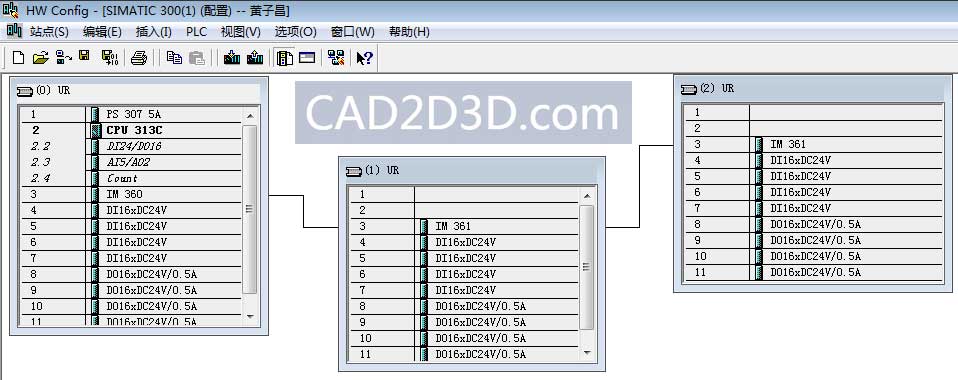

下图是西门子PLC中的硬件组态界面,就是把PLC相关的硬件组合在一起,并设置好参数。

工控软件里的组态是什么意思?和计算机中的常说的配置有什么区别?

如要组装一台电脑,事先提供了各种型号的主板、机箱、电源、CPU、显示器、硬盘、光驱等,我们的工作就是用这些部件拼凑成自己需要的电脑。当然软件中的组态要比硬件的组装有更大的发挥空间,因为它一般要比硬件中的“部件”更多,而且每个 “部件” 都很灵活,因为软部件都有内部属性,通过改变属性可以改变其规格(如大小、性状、颜色等)。

在组态概念出现之前,要实现某一任务,都是通过编写程序(如使用BASIC,C,FORTRAN等)来实现的,编写程序不但工作量大、周期长,而且容易犯错误,不能保证工期。组态软件的出现,解决了这个问题。对于过去需要几个月的工作,通过组态几天就可以完成。

组态的概念最早出现在工业计算机控制中。如DCS(分布式控制系统)组态,PLC(可编程控制器)梯形图组态。人机界面生成软件就叫工控组态软件。

其实在其他行业也有组态的概念,人们只是不这么叫而已。如AutoCAD,PhotoShop,办公软件(PowerPoint)都存在相似的操作,即用软件提供的工具来形成自己的作品,并以数据文件保存作品,而不是执行程序。组态形成的数据只有其制造工具或其他专用工具才能识别。但是不同之处在于,工业控制中形成的组态结果是用在实时监控的。组态工具的解释引擎,要根据这些组态结果实时运行。从表面上看,组态工具的运行程序就是执行自己特定的任务。

说组态就是不需要编写程序就能完成特定的应用。但是为了提供一些灵活性,组态软件也提供了编程手段,一般都是内置编译系统,提供类BASIC语言,有的甚至支持VB。

4. 组态和配置区别

不知道工控软件中为什么把config翻译成组态,外行人都听不懂,其实组态就是图形化的配置,把各个图形元素关联好,并设置好对应的属性参数即可,至于各个元素是怎么关联的,都交给了软件来处理,说白了,就是傻瓜式操作,节省工控软件工程师的时间。
