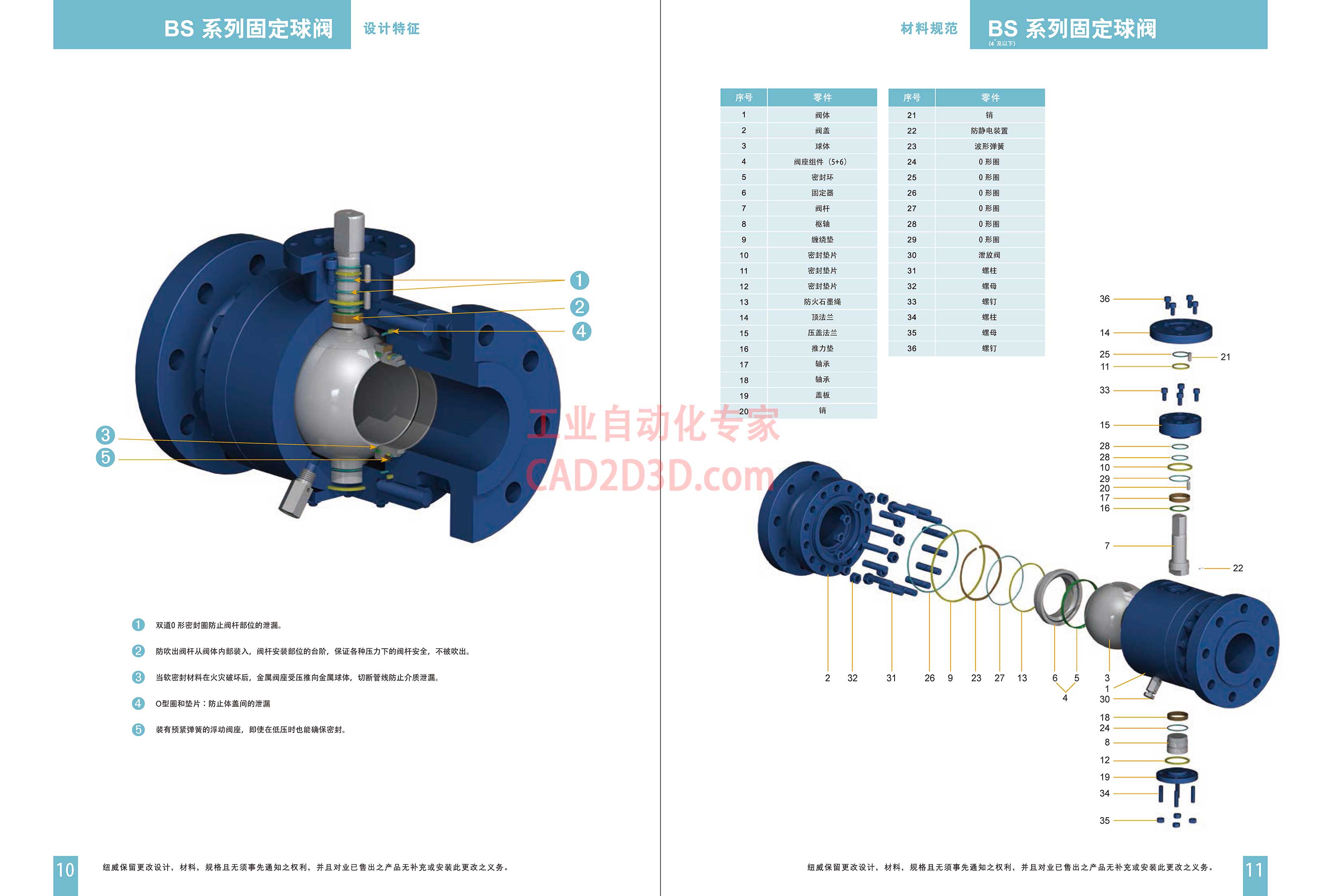

BS系列固定球阀
BS 系列 固定 球阀 本 ti wu BS 系列 固定 球阀
ECNECTEEN SR
1 Bk 21
2 8% 22
3 球体 23
4 阀 座 组 件 (5+6) 24
5) 密封 环 25
6 固定 器 26
7 B 27
8 枢 轴 28
9 缠绕 热 29
10 密封 垫 片 30
11 密封 热 片 31
@ 12 密封 垫 片 32
四 13 防火 石墨 强 33
14 顶 法 兰 34
e 15 压 盖 法 兰 35
16 推力 垫 36
类 轴承
18 轴承
19 盖 板
20 销
双 道 0 形 密封 圈 防 止 阅 杆 部 位 的 泄漏 。
防 吹 出 阀 杆 从 闪 体 内 部 装 入 , 阀 杆 安装 部 位 的 台阶 , 保 证 各 种 压力 下 的 闪 杆 安全 , 不 被 吹出 。
当 软 密封 材料 在 火灾 破坏 后 , 金 属 阀 座 受 压 推 向 金属 球体 , 切 断 管 线 防止 介质 泄漏 。
垫 片 ; 防止 体 盖 间 的 泄漏
装 有 预 紧 弹簧 的 浮动 闪 座 , 即 使 在 低压 时 也 能 确保 密封 。
® 60066
10 纽 威 保留 更 改 设计 , 材 料 , 规 格 且 无 须 事先 通知 之 权利 , 并 且 对 业已 售 出 之 产品 无 补充 或 安装 此 更 改 之 义务 。 纽 威 保留 更 改 设计 , 材 料 , 规 格 且 无 须 事先 通知 之 权利 , 并 且 对 业已 售 出 之 产品 无 补充 或 安装 此 更 改 之 义务 。 11
