管螺纹密封标准及详细说明:60°密封管螺纹(NPT)、55°密封管螺纹(Rc)、55度非密封管螺纹(G)

管螺纹密封经常碰到NPT、Rc、G等表示的螺纹,不同代号代表的螺纹肯定是不同的,使用的时候一定要注意按照同一标准配对使用,否则不但起不到密封的作用,还是损坏螺纹。

管螺纹密封常见的类型及对应的标准

  1. 60°密封管螺纹(NPT)
  2. 55°密封管螺纹
  3. 55度非密封管螺纹(G)

60°密封管螺纹(NPT)、55°密封管螺纹、55度非密封管螺纹(G) 标准下载地址:见页面底部下载地址

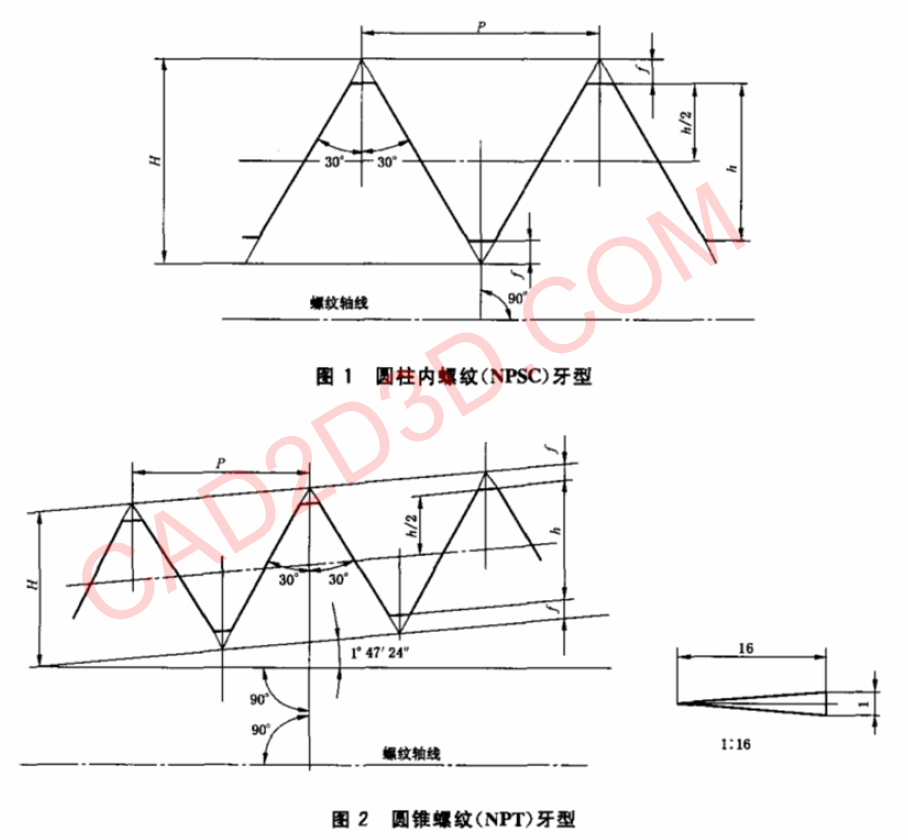

一、60°密封管螺纹 GBT12716-2011

GBT12716-2011 60°密封管螺纹标准,参照美国标准ASME B1.20.2M(一般用途管螺纹),本标准规定了牙型角为60°,螺纹副本身具有密封性的管螺纹(NPT和NPSC)。

管螺纹密封标准及详细说明:60°密封管螺纹(NPT)、55°密封管螺纹(Rc)、55度非密封管螺纹(G)

内螺纹有圆锥和圆柱两种螺纹,外螺纹仅有一种圆锥螺纹。

内、外螺纹可组成两种密封配合形式,圆锥内螺纹(NPT)与圆锥外螺纹组成 “锥/锥”配合,圆柱内螺纹(NPSC)与圆锥外螺纹组成“柱/锥”配合。

为确保螺纹连接密封的可靠性,应在螺纹副内添加合适的密封介质。例如在螺纹表面上缠胶带、密封胶等。

标记方法:由螺纹特征代号、螺纹尺寸代号和螺纹牙数组成。对标准螺纹,允许省略标记内的螺纹牙数项。

螺纹特征代号:NPT—圆锥管螺纹 NPSC—圆柱内螺纹。

对左旋螺纹,应在尺寸代号后加注“LH”。

标记示例:尺寸为3/4的左旋圆锥内螺纹或外螺纹:NPT 3/4-LH

二、55° 密封管螺纹 GBT7306-2000

GBT7306-2000 55° 密封管螺纹标准等效采用了ISO 7-1:1994标准中圆柱内螺纹与圆锥外螺纹配合方面的技术内容.

本标准有两部分,第1部分是 GBT7306.1-2000 55° 圆柱内螺纹与圆锥外螺纹,第2部分是 GBT7306.2-2000 55° 圆锥内螺纹与圆锥外螺纹。

本标准规定了 牙型角为55°、螺纹副本身具有密封性的圆柱内螺纹和圆锥外螺纹的牙型、尺寸、公差和标记。

本标准适用于管子 阀门 管接头 旋塞及其他管路附件的螺纹联结允许在螺纹副内添加合适的密封介质 例如在螺纹表面缠胶带 涂密封胶等。

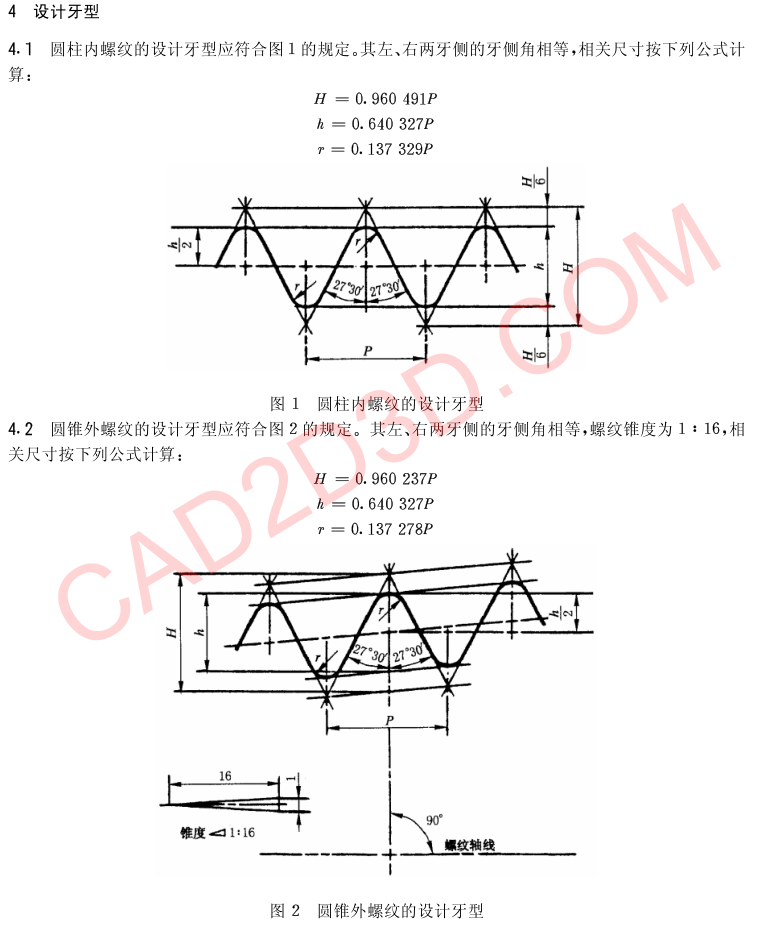

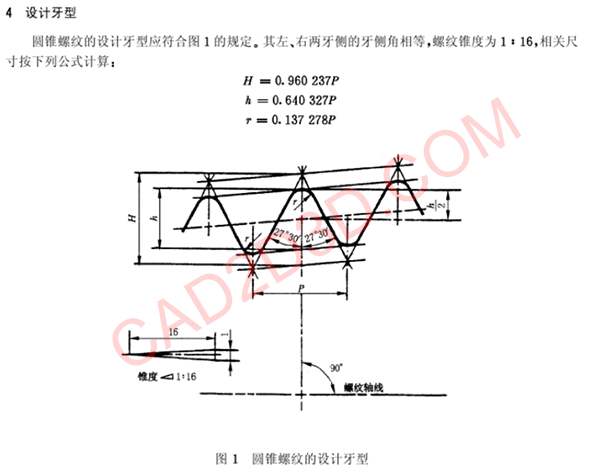

2.1 第1部分是 GBT7306.1-2000 55° 圆柱内螺纹与圆锥外螺纹

管螺纹密封标准及详细说明:60°密封管螺纹(NPT)、55°密封管螺纹(Rc)、55度非密封管螺纹(G)

标记

管螺纹的标记由螺纹特征代号和尺寸代号组成。

螺纹特征代号:

  • Rp表示圆柱内螺纹
  • R1表示与圆柱内螺纹相配合的圆锥外螺纹

标记示例:尺寸代号为3/4的右旋圆柱内螺纹的标记为Rp 3/4

尺寸代号为3的右旋圆锥外螺纹的标记为R1 3

当螺纹为左旋时 应在尺寸代号后加注“LH”

标记示例:尺寸代号为3/4的左旋圆柱内螺纹的标记为 Rp 3/4 LH

表示螺纹副时,螺纹的特征代号为“Rp/R1”,前面为内螺纹的特征代号,后面为外螺纹的特征代号,中间用斜线分开。

标记示例 由尺寸代号为3的右旋圆锥外螺纹与圆柱内螺纹所组成的螺纹副的标记为 Rp/R1 3

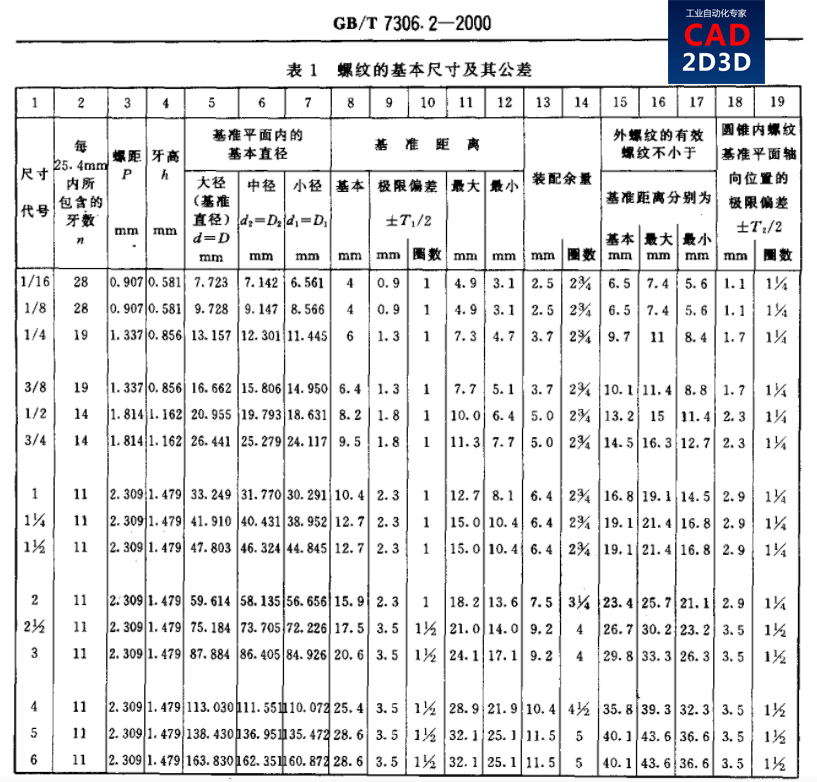

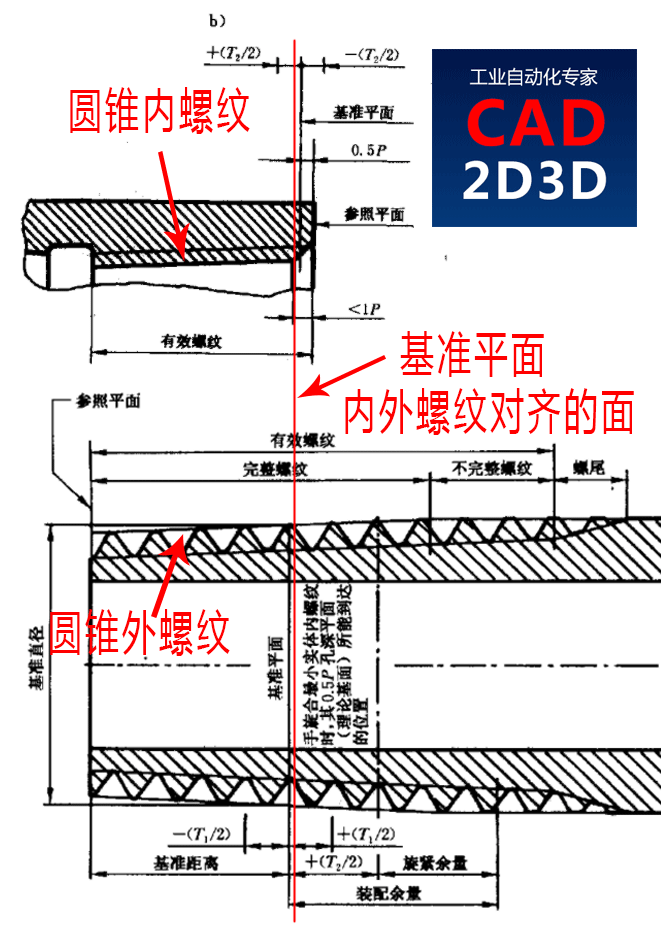

2.2 第2部分是 GBT7306.2-2000 55° 圆锥内螺纹与圆锥外螺纹

管螺纹密封标准及详细说明:60°密封管螺纹(NPT)、55°密封管螺纹(Rc)、55度非密封管螺纹(G)

标记

管螺纹的标记由螺纹特征代号和尺寸代号组成。

螺纹特征代号:

  • Rc表示圆柱内螺纹
  • R2表示与圆柱内螺纹相配合的圆锥外螺纹

标记示例:尺寸代号为3/4的右旋圆锥内螺纹的标记为Rc 3/4

尺寸代号为3的右旋圆锥外螺纹的标记为R2 3(注意:都是圆锥外螺纹,但与第1部分标注不同,不知道为什么。)

当螺纹为左旋时 应在尺寸代号后加注“LH”

标记示例:尺寸代号为3/4的左旋圆柱内螺纹的标记为 Rp 3/4 LH

表示螺纹副时,螺纹的特征代号为“Rc/R2”,前面为内螺纹的特征代号,后面为外螺纹的特征代号,中间用斜线分开。

标记示例 由尺寸代号为3的右旋圆锥外螺纹与圆锥内螺纹所组成的螺纹副的标记为 Rc/R2 3

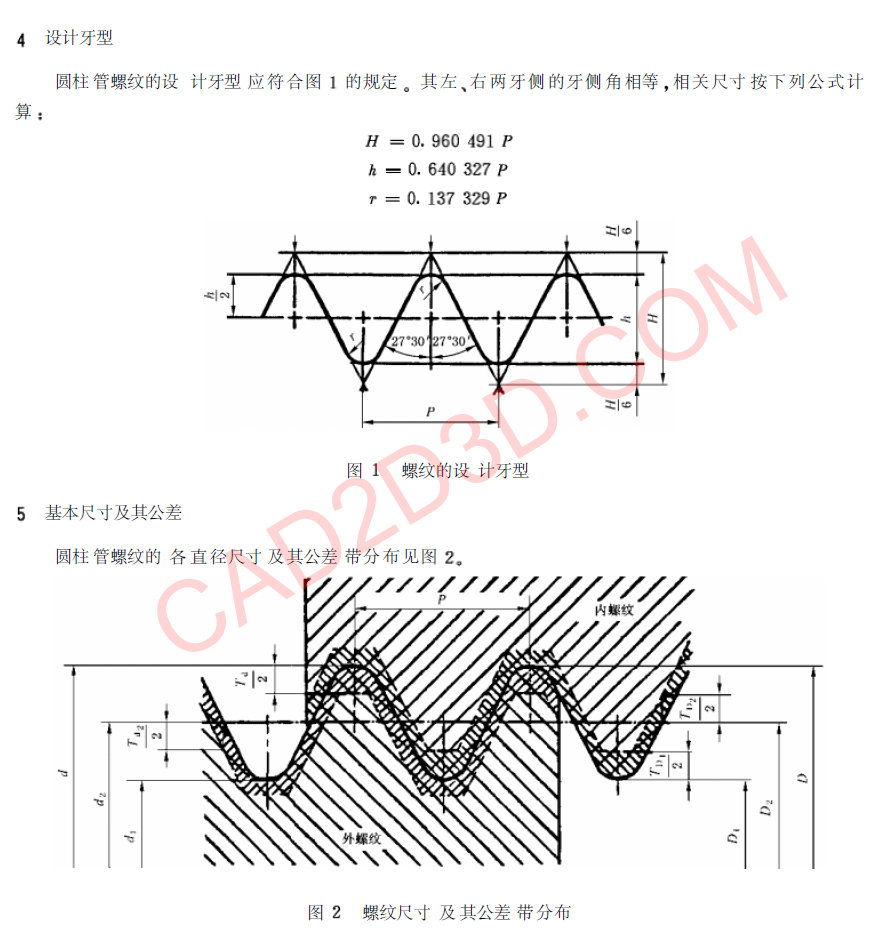

3 GBT7307-2001 55°非密封管螺纹

本标准等效采用ISO 228-1:1994《非螺纹密封的管螺纹 第1部分尺寸、公差和标记》

本标准与国际标准(ISO 228-1:1994)间的主要差异为我国标准不推荐用密封管螺纹与非密封管螺纹组成密封螺纹副(G/R)或非密封螺纹副(Rp/G)。ISO标准中的这部分内容是专门照顾个别欧洲国家的习惯做法而设立的,其他国家则基本不存在密封螺纹与非密封螺纹混合配对现象。

本标准规定了牙型角为55°螺纹副本身不具有密封性的圆柱管螺纹的牙型尺寸、公差和标记。

本标准适用于管子阀门管接头旋塞及其他管路附件的螺纹联结。

若要求此联结具有密封性,应在螺纹以外设计密封面结构例如圆锥面、平端面等)。在密封面内添加合适的密封介质,利用螺纹将密封面锁紧密封。

管螺纹密封标准及详细说明:60°密封管螺纹(NPT)、55°密封管螺纹(Rc)、55度非密封管螺纹(G)

标记

圆柱管螺纹的标记由螺纹特征代号、尺寸代号和公差等级代号组成。

螺纹特征代号用字母“G”表示

螺纹公差等级代号,对外螺纹分A、B两级进行标记,对内螺纹不标记公差等级代号。

标记示例:

  • 尺寸代号为2的右旋圆柱内螺纹的标记为 G 2
  • 尺寸代号为3的级右旋圆柱外螺纹的标记为 G 3 A
  • 尺寸代号为4的级右旋圆柱外螺纹的标记为 G 4 B

当螺纹为左旋时应在外螺纹的公差等级代号或内螺纹的尺寸代号之后加注“LH”

标记示例:

  • 尺寸代号为2的左旋圆柱内螺纹的标记为 G 2 LH
  • 尺寸代号为3的级左旋圆柱外螺纹的标记为 G 3 A -LH
  • 尺寸代号为4的级左旋圆柱外螺纹的标记为 G 3 B -LH
  • 表示螺纹副时仅需标注外螺纹的标记代号。
