ASME B16.11-2016 标准下载地址:见页面底部下载链接

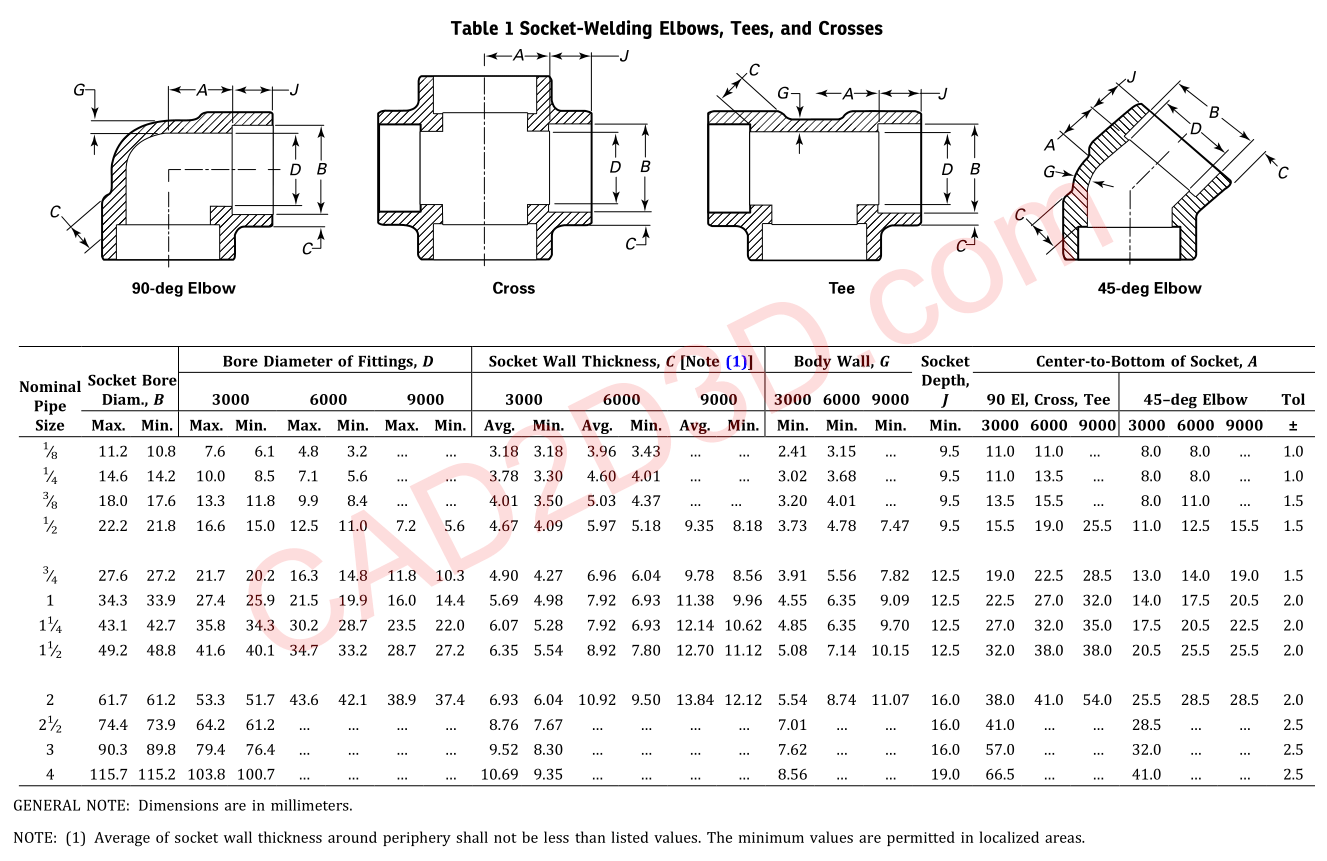

ASME B16.11-2016 承插焊和螺纹连接锻造管件 标准 规定了承插焊和螺纹连接的管件等级、尺寸、公差、标记、材料要求。
压力等级说明:
- 承插焊管件压力等级分 Class3000、Class6000、Class9000
- 螺纹连接管件压力等级分 Class2000、Class3000、Class6000

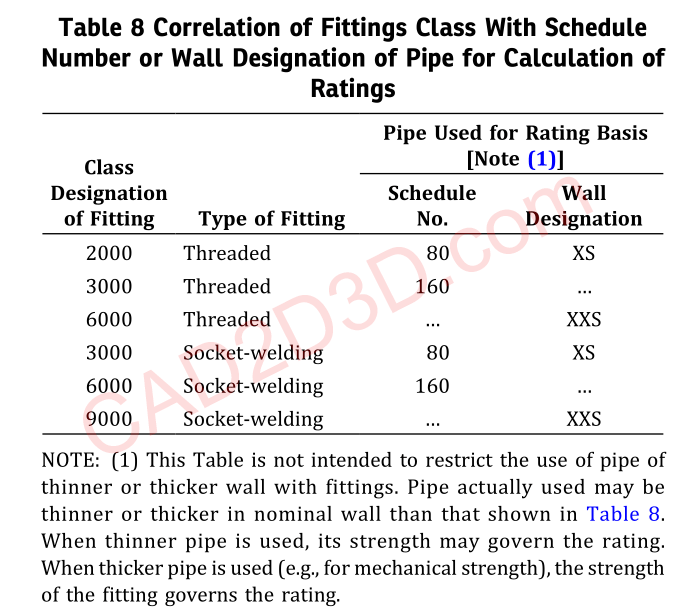

特别注意:Class后面数字的意思,比如Class3000,此处的3000应该是无量纲的一个代号,此代号与之相连接的钢管的壁厚号相对应, 对于插焊管件Class3000对应的与之相连的钢管壁厚号为80(XS),但是标准里并没有限制壁厚,可以根据需要使用薄一点或厚一点的钢管,当使用薄一点的钢管时,由薄钢管的决定压力等级;当使用厚一点的钢管时,由管件决定管道系统压力等级(需要特别注意),具体对应关系见下图。

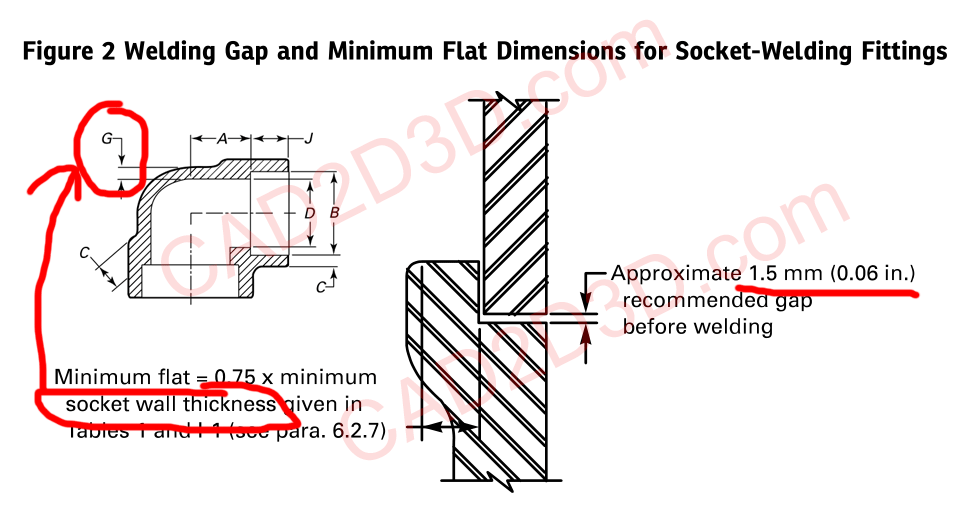

插焊管件与钢管连接间隙及焊接平面高度要求:

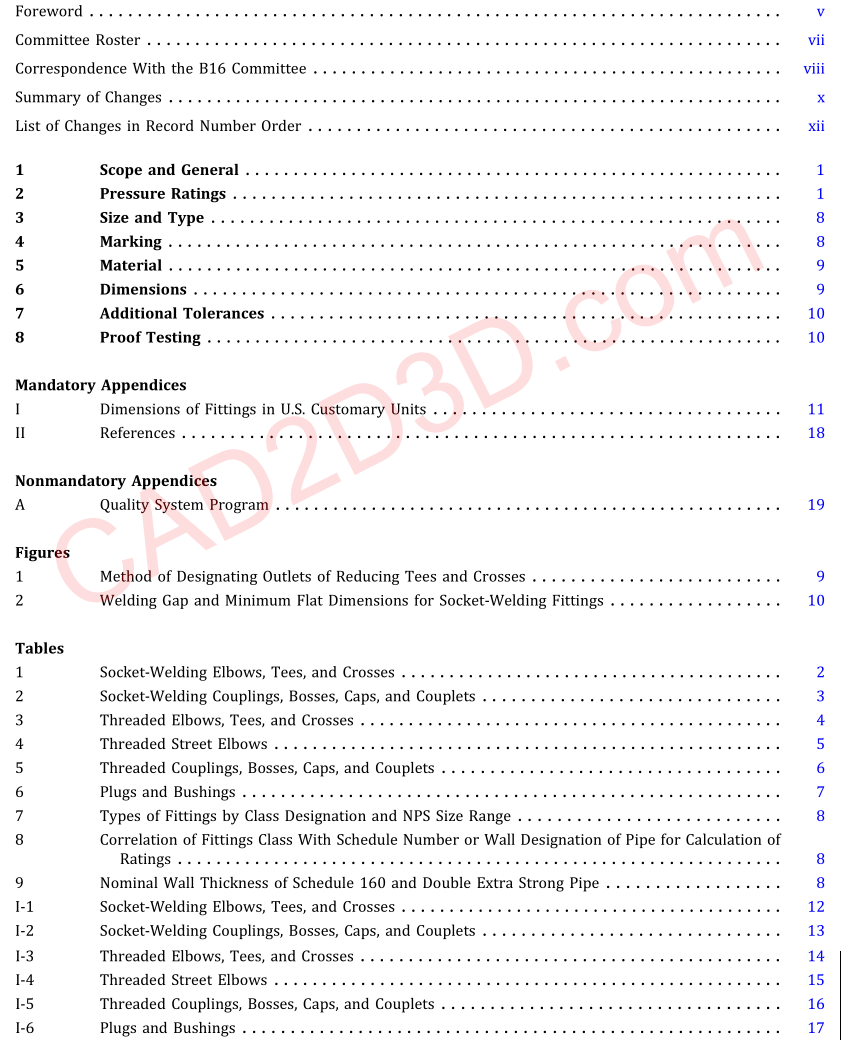

标准目录
ASME B16.11-2016 承插焊和螺纹连接锻造管件(Forged Fittings, Socket-Welding and Threaded)详细说明及免费下载
标准预览

作者:任鸟飞
转载请注明:
文章作者:任鸟飞,原文链接:https://www.cad2d3d.com/post-1171.html
