AutoCAD你会用吗？你知道布局怎么用吗？你是不是在黑色背景的那个模型空间里画平面图的？大错特错！

首先，你知道AutoCAD可以画3D模型吗？

AutoCAD画工程图的逻辑和流程其实和SolidWorks一样。一般情况下，用AutoCAD出图也是要先画3D模型，然后出2D的工程图，只不过AutoCAD 3D建模能力比较差，所以很多人只拿AutoCAD当2D软件用，但是不管怎么说，用AutoCAD出工程图的正确流程也应该是先在模型空间里画模型，然后在布局（图纸空间）里出工程图，而不是在模型空间里直接给模型标注尺寸、添加注释等。

下面的视频详细介绍了如何使用AutoCAD绘制工程图：

使用AutoCAD绘制工程图正确的流程和详细步骤如下：

1. 在模型空间里绘制模型（3D模型或2D平面图）

AutoCAD不光可以画2D，也可以画3D模型，在出工程图之前，需要先在 模型空间 里面绘制3D模型或2D平面图。

绘制3D模型时，先将工作空间切换到三维基础或三维建模，然后常用工具栏就会出现3D建模相关的按钮。

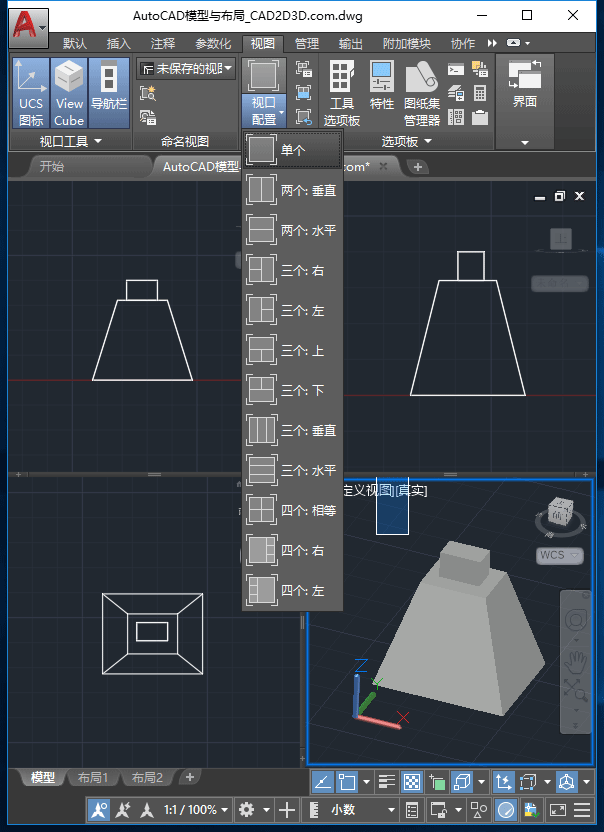

3D建模通常需要多个观察角度，可以通过视口配置来实现，将窗口分割成多个视口。

2. 在布局空间里给模型标注尺寸、添加注释等，完成工程图绘制。

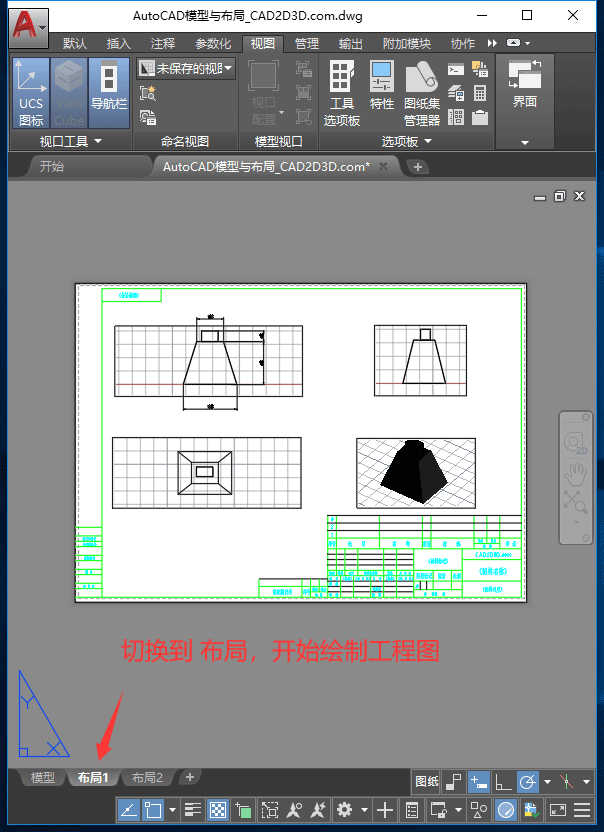

点击左下角的布局，从模型切换到布局，开始工程图的绘制。

3 对布局进行页面设置

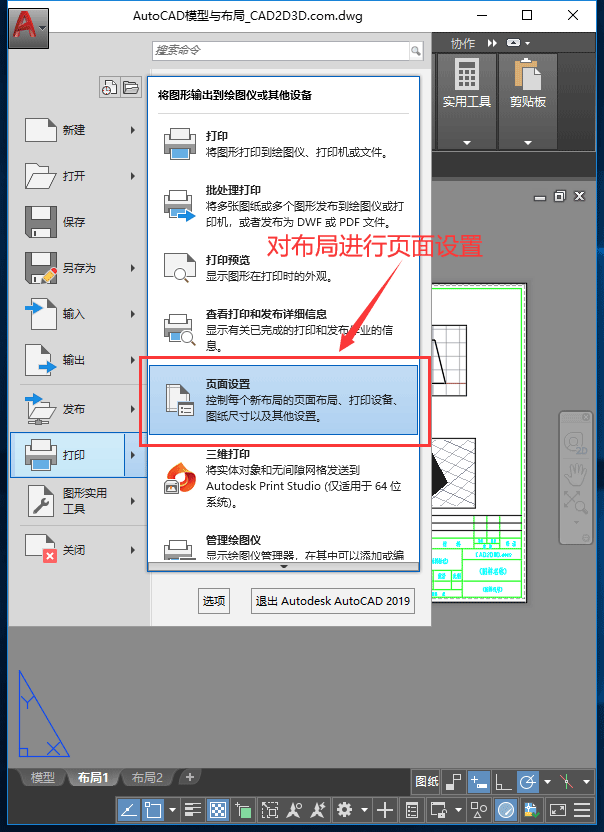

开始绘制工程图之前，还需要通过页面设置来设定打印机、图纸的大小等。

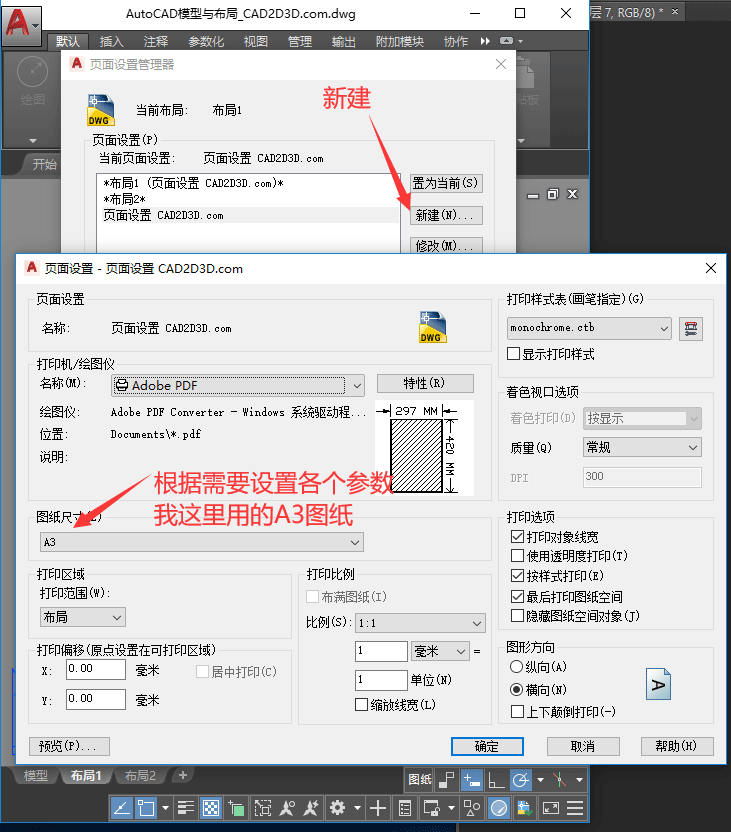

在 页面设置管理器 页面，点击 新建，新建一个页面设置，根据需要设置各个参数。

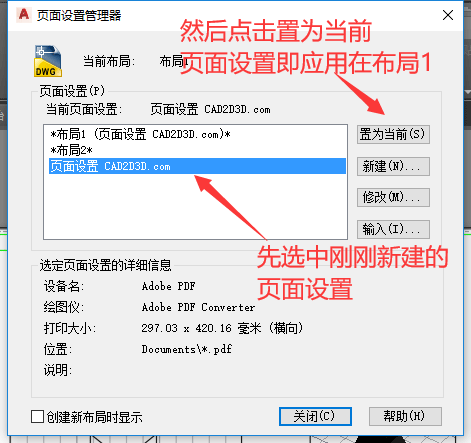

先选中刚刚新建的页面设置（本例为页面设置 CAD2D3D.com），然后点击 置为当前 即可将页面设置应用在布局上

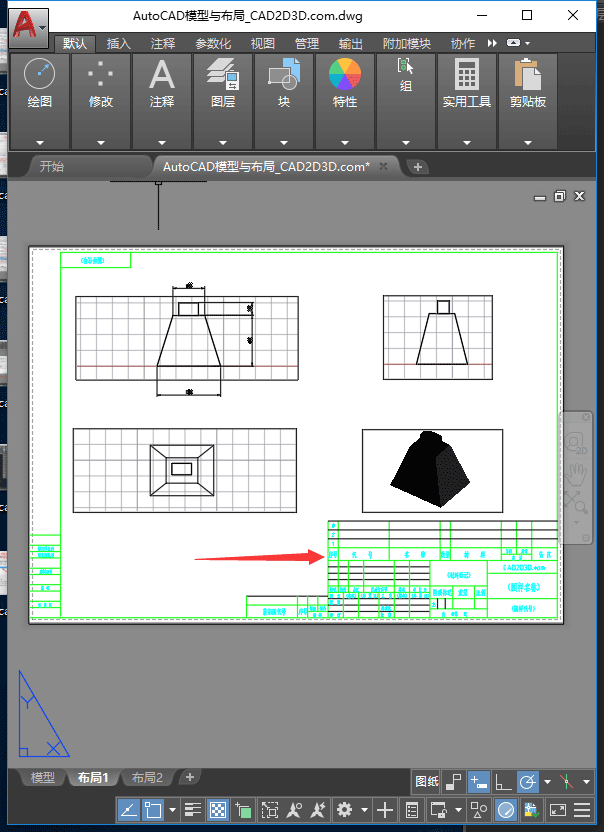

4 绘制图纸的标题栏、边框等

图纸的模板，直接复制进来即可。

5 正式绘制工程图

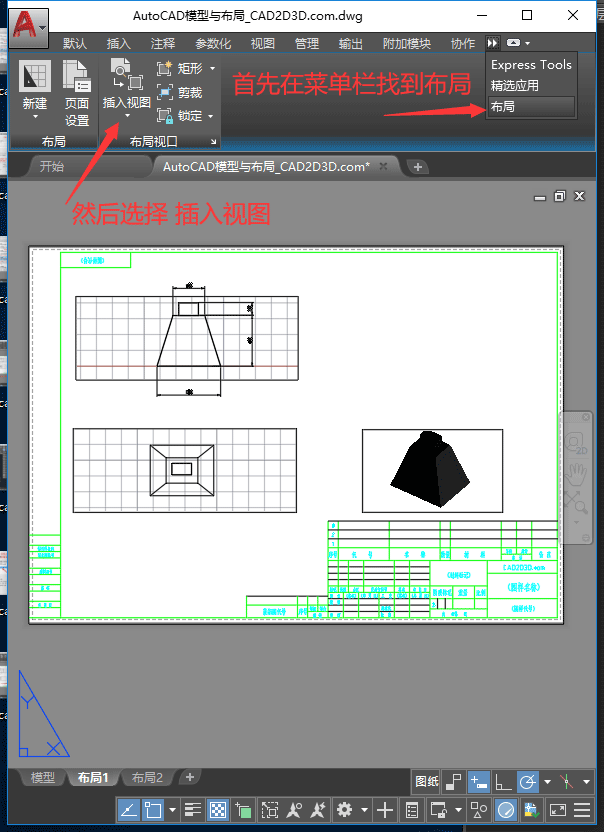

在菜单栏找到 布局，点击 插入视图 即可。

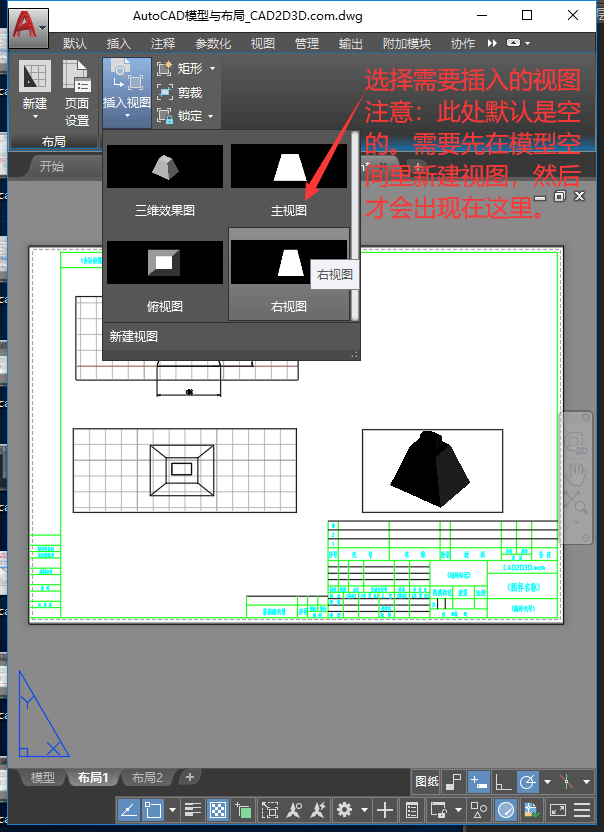

选择需要插入到布局里面的视图，注意：此处默认是空的，需要现在模型空间里新建自己需要的视图，然后才会出现在这里。

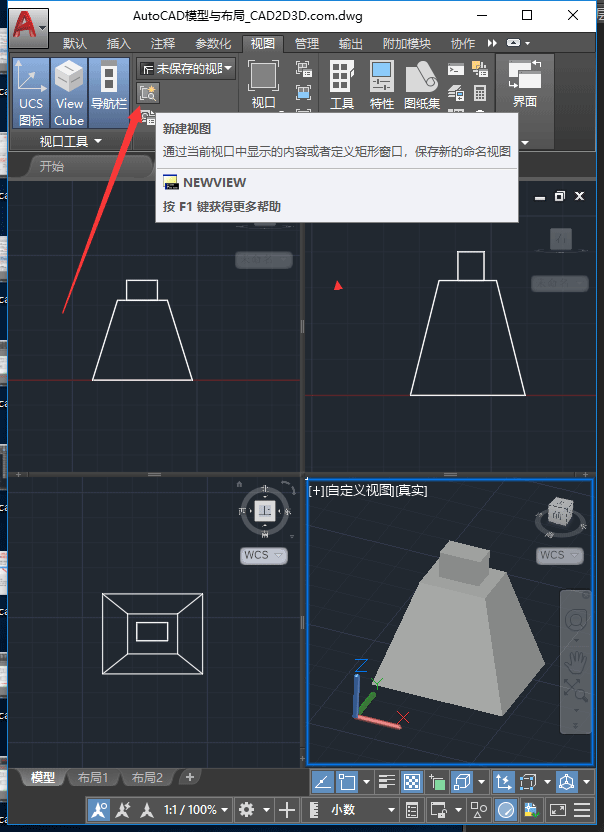

在 模型空间 新建视图的方法：切换到模型空间，在菜单栏找到视图，点击 新建视图 即可。

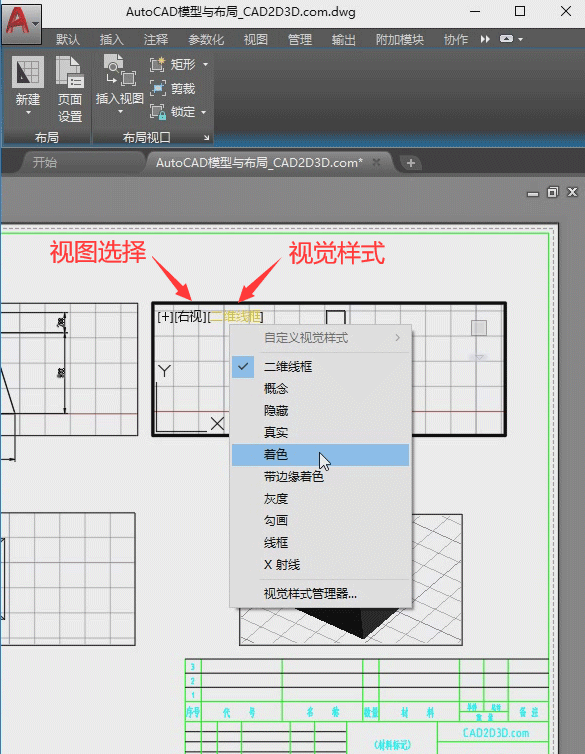

双击视口，激活视口，在视口的左上角右视图选择和视图样式，根据需要自动选择即可。

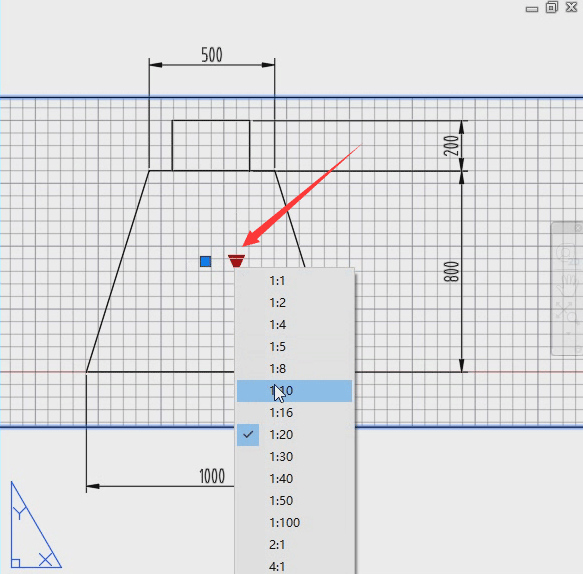

选中视口中间的下三角形，可以对视口中的图纸设定比例。

6 标注尺寸、添加注释等，完成工程图绘制

由于已在视口中设置了图纸比例，所以标注尺寸时，无需再单独设置一个指定比例的标注样式，直接选中比例为1的标注样式进行标注即可。

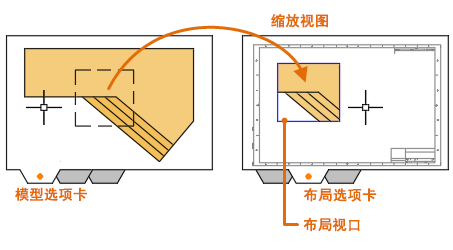

为什么AutoCAD要设置模型和布局呢？其实这个和三维软件的思路一样，都是先画3D模型，然后再出工程图。在AutoCAD模型空间里可以按照1:1进行绘制，出工程图的时候再在布局里视口的比例即可，无需设置多重比例的尺寸标注样式，大大简化了制图工作量。

本文案例文件下载地址：https://www.cad2d3d.com/dl.php?ID=2037
