电磁铁直线运动机构
电磁 铁 直线 运动 机 构
ALFE
4
R
你 应 板 Tuin=0.5sec
192 -49
动力 : 电气
行程 ，0 ~10 毫米
载荷 ， 轻

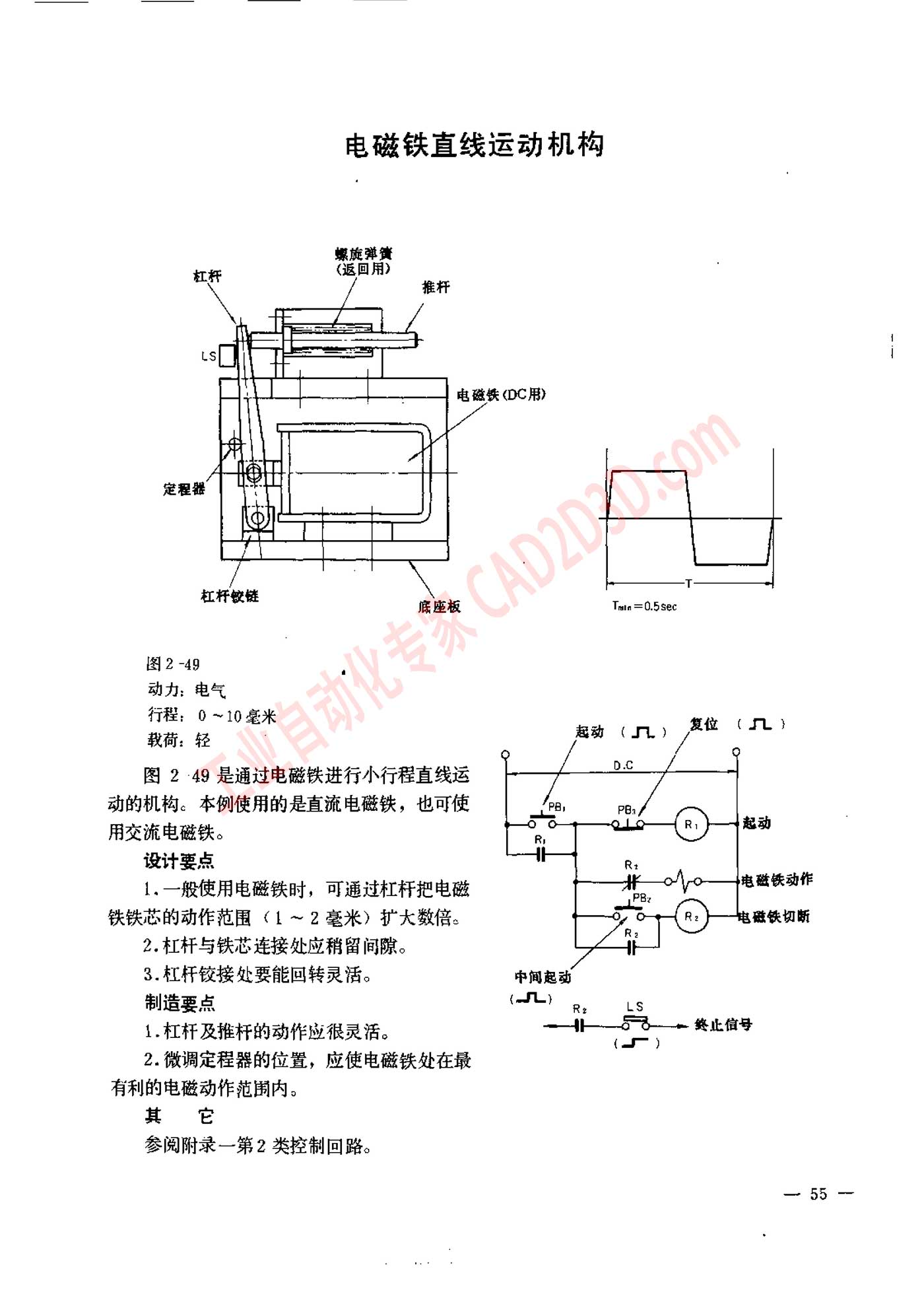

图 2 .49 是 通过 电磁 铁 进行 小 行程 直线 运
动 的 机 构 。 本 例 使 用 的 是 直流 电磁 铁 ， 也 可 使
用 交流 电磁 铁 。
设计 要点
1 .一 般 使 用 电磁 铁 时 ， 下 通过 杠杆 把 电磁
铁 铁 芯 的 动作 范围 (1 ~ 2 毫米 ) 扩大 数 倍 。
2. 杠杆 与 铁 世 连 接 处 应 稍 留 间隙 。
3. 杠 杆 匀 接 处 要 能 回转 灵活 。
制造 要 点
1. 杠 杆 及 推 杆 的 动作 点 很 灵活 。
2. 微调 定 程 器 的 位 署 ， 应 使 电磁 铁 处 在 最
有 利 的 电磁 动作 范围 内 。
其 €
参阅 附录 一 第 2 类 控制
=
路 。
一 55 一
