偏心凸轮直线运动机构
偏心 凸轮 直线 运动 机 构

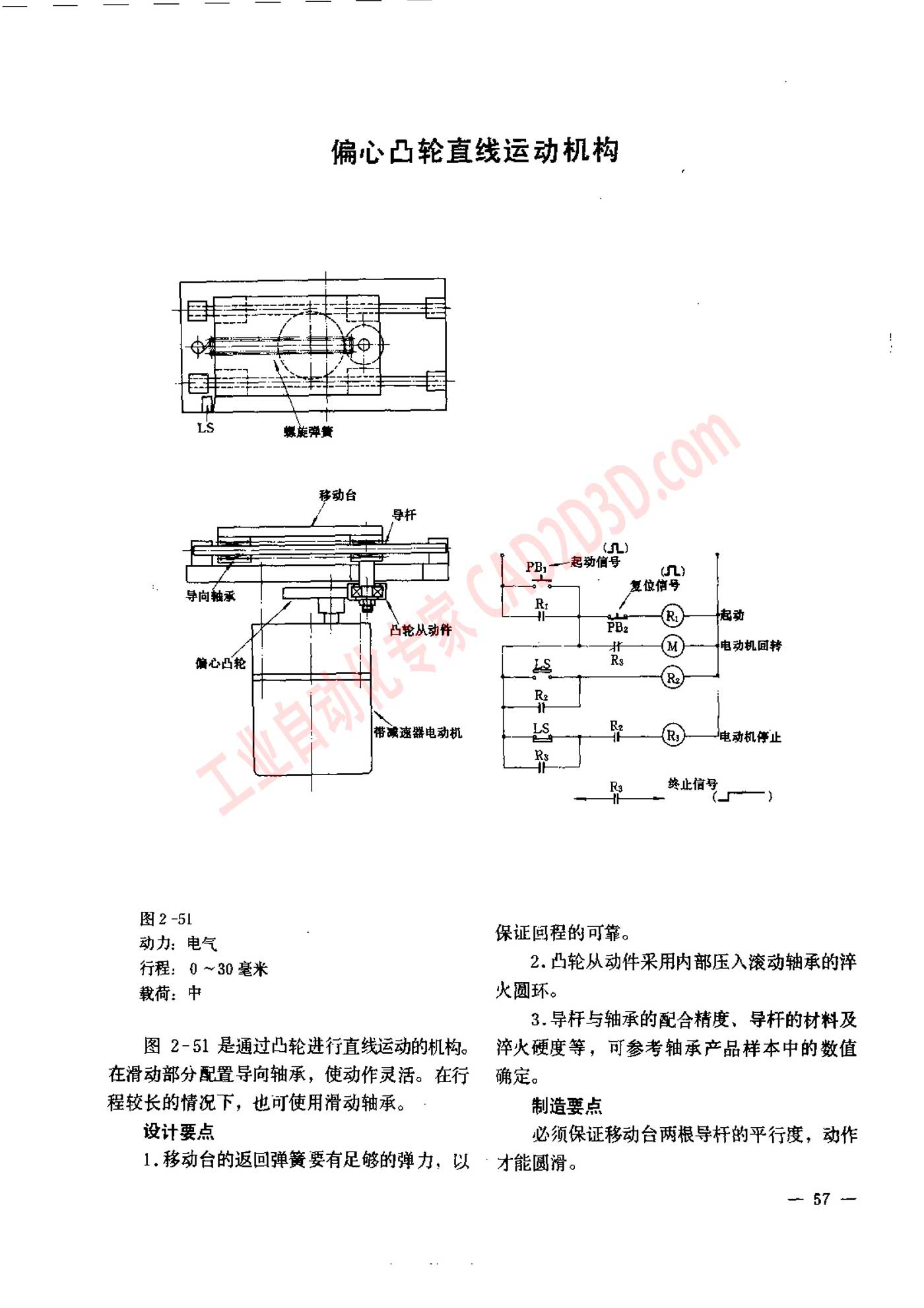

图 2-51
动力 ;电气
行程 ，0 ~ 30 毫米
载荷 : 中
2-51 是 通过 凸轮 进行 直线 运动 的 机 构 。
在 滑动 部 分 配置 导向 轴承 ， 使 动作 灵活 。 在 行
程 较 长 的 情况 下 ， 也 可 使 用 滑动 轴承 。
设计 要 点
1. 移动 台 的 返回 弹簧 要 有 足够 的 弹力 ， 以
然 止 信号
人
保证 回程 的 可 靠 。
2. 国 轮 从 动 件 采用 内 部 压 入 滚动 轴承 的 淳
X,
3. 导 杆 与 轴承 的 配合 精度 ，、 导 杆 的 材料 及
济 火 硬度 等 ， 可 参考 轴承 产品 样本 中 的 数值
确定 。
制造 要 点
必须 保证 移动 合 两 根 导 杆 的 平行 度 ， 动 作
才能 圆滑 。
